6层工业园配套砖混商品房结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

上海某工业园配套砖混商品房结构图
本次是设计为:上海某工业园配套砖混商品房结构图
该项目为砖混结构
基本风压:0.55KN/平方米
基本雪压:0.20KN/平方米
抗震设防烈度:7度
该项目为沉降控制复合桩基础
该项目主体结构设计使用年限为50年
该资料包含:
砌体结构设计施工总说明、复合桩基平面定位图、基础结构平面图、各层结构平面图、平屋面结构平面图、坡屋面结构平面图、 节点详图 、楼梯结构图共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

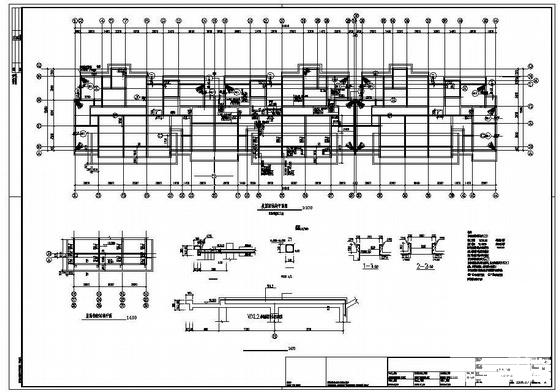

  • 商品房设计图纸 - 1
    商品房设计图纸 - 1

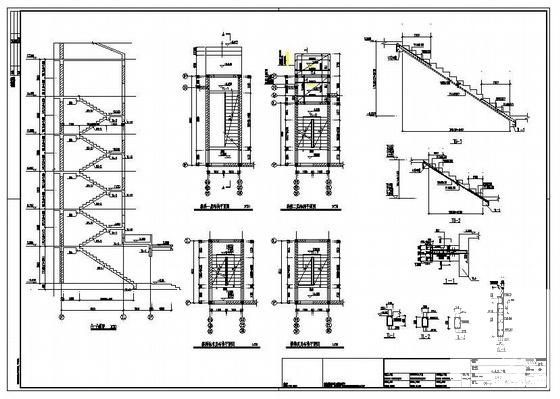

  • 商品房设计图纸 - 2
    商品房设计图纸 - 2

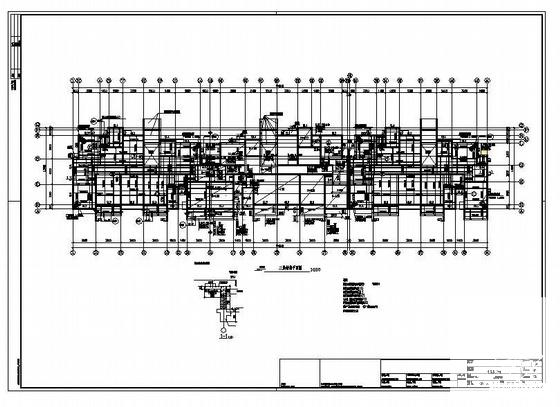

  • 商品房设计图纸 - 3
    商品房设计图纸 - 3

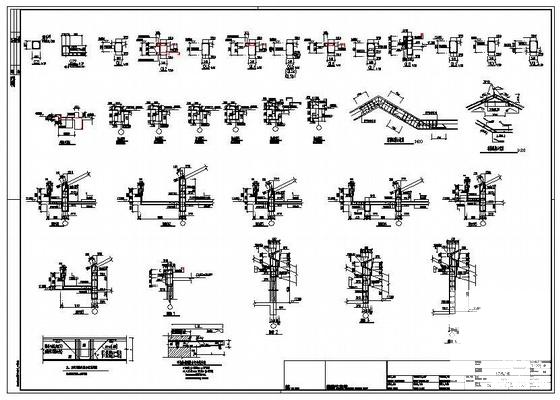

  • 商品房设计图纸 - 4
    商品房设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
