MU10多孔砖别墅建筑结构设计施工CAD图纸

附件详情

某MU10多孔砖别墅建筑结构图
该资料为：某MU10多孔砖别墅建筑结构图
1. 钢筋混凝土现浇板，表面扫干净。
2. 60mm×2聚苯乙烯泡沫板保温隔热层。
3. 1:8水泥珍珠岩找坡，最厚处400厚。
4. 20厚1:2.5水泥砂浆找平层。
5. 3mm厚SBS卷材防水层一道。
6. 20mm厚1:3水泥砂浆保护层。
7. 20mm厚1:3水泥砂浆坐铺。
8. 瓦片。
该资料包含：

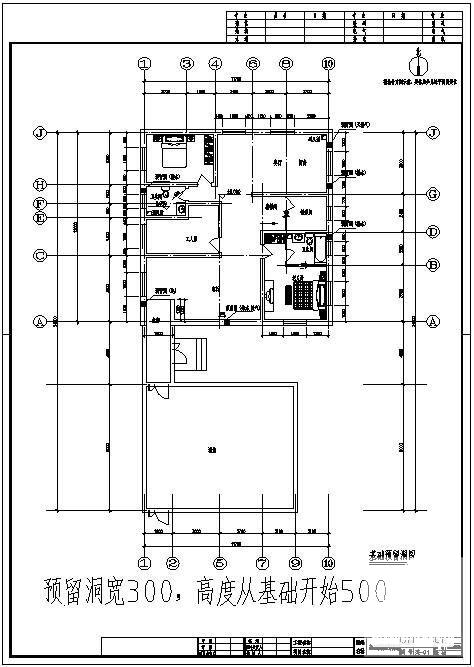

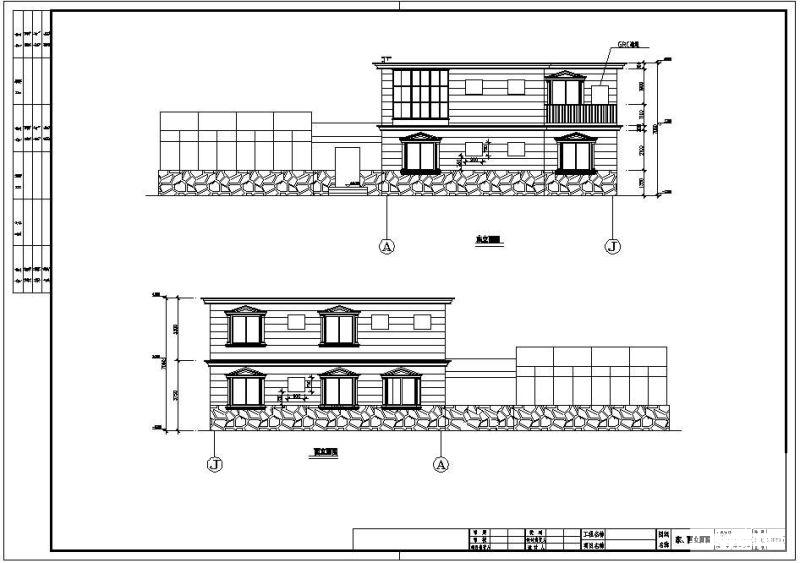

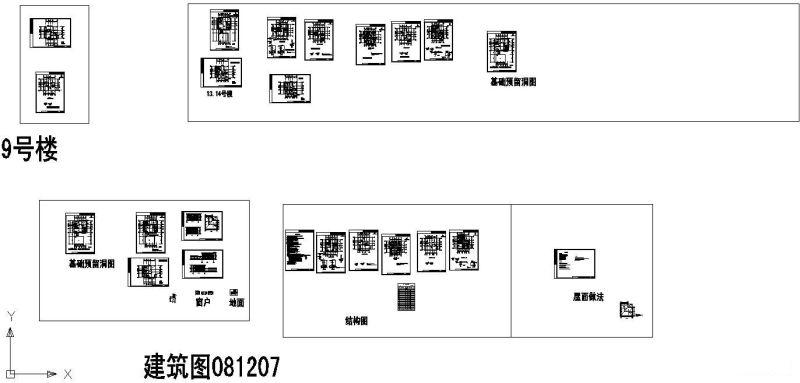

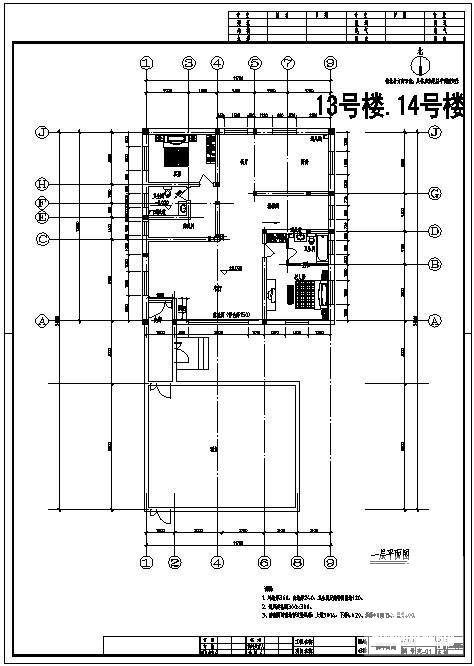

结构设计说明 、一层平面图、二层平面图、立面及屋面图、东、西立面图、条型基础与构造柱平面图、一层梁与圈梁平面图、一层结构配筋图、二层圈梁平面图、二层楼面配筋图、楼梯施工图共23张图纸。
