12层钢筋混凝土结构住宅楼电气施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 地下室用途：人防
- 节点大样：人防
- 防雷等级：第三类
- 接地方式：TN-S
- 强电设计： 供配电系统 ,建筑物防雷,接地安全,其它
- 弱电设计：通信系统,有线电视和卫星接收系统,智能化集成,其它
附件详情
- 目录
- 电气设计说明
- 强电系统图一
- 强电系统图二
- 首层干线配电平面
- 一层强电平面
- 二层强电平面
- 三～十层强电平面
- 十一层强电平面
- 十二层强电平面
- 机房强电平面图
- 一层弱电平面
- 弱电系统图
- 二层弱电平面
- 三～十层弱电平面
- 十一层弱电平面
- 十二层弱电平面
- 等电位联结平面
- 屋顶防雷平面
- ……
附件详情
本建筑为高层住宅建筑，一层为储藏室，二~十二层为住宅。该项目属于二类高层建筑。该项目设计包括红线内的以下电气系统：1）220/380V配电系统；2）建筑物
防雷接地
系统及安全措施；3）有线电视系统；4）电话系统及网络通信系统；5）访客对讲系统。图纸共16张。由甲级设计院设计完成。
十二层 弱电平面图
首层干线配电平面
弱电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

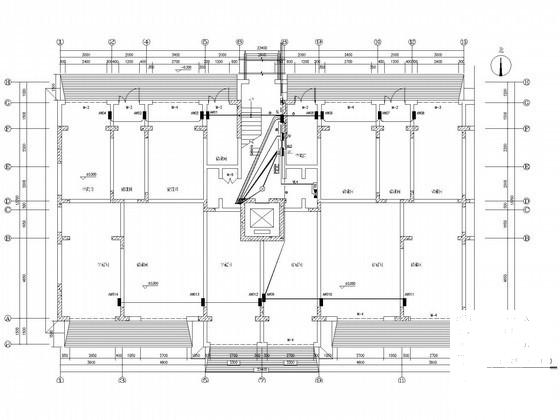

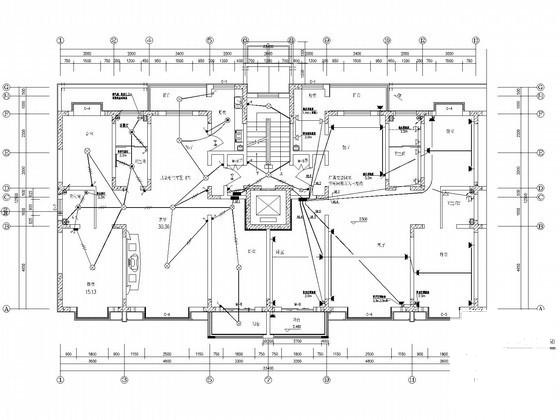

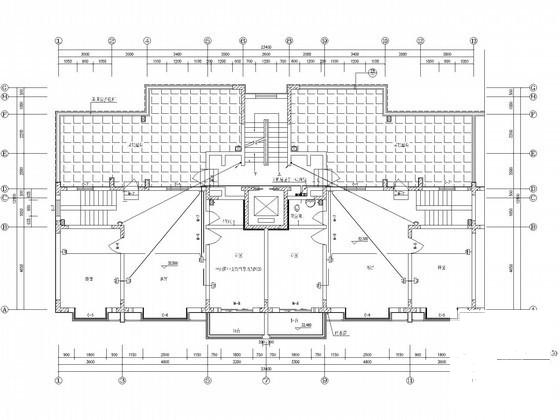

钢筋混凝土结构施工 - 1 -
钢筋混凝土结构施工 - 2 -
钢筋混凝土结构施工 - 3 -
钢筋混凝土结构施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
文件名称：
附件-995856070750575807657.rar
