13米高古建牌坊建筑施工CAD图纸
- 图纸设计深度：施工图
- 建筑高度：13.2米
- 设计效果图：无
- 有无人防：无
附件详情
这份参考资料为某古建牌坊
建筑施工
图
石柱木斗拱屋盖牌坊，建筑结构体系主要石木结构。 石枋用碳纤维加固石枋，斗拱用材厚为80，屋面采用灰黑色无光釉面筒板瓦，屋面与石构件间采用钢构件拉结
这份参考资料包括资料目录、设计说明、建筑平面图、立面、剖面图、构件大样放样、详图等，共16张图纸
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

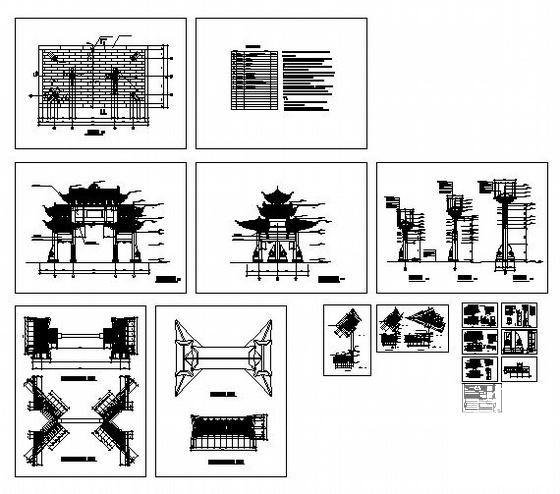

古建建筑图纸 - 1 -

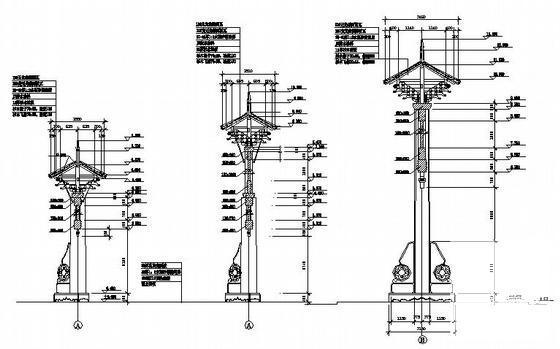

古建建筑图纸 - 2 -

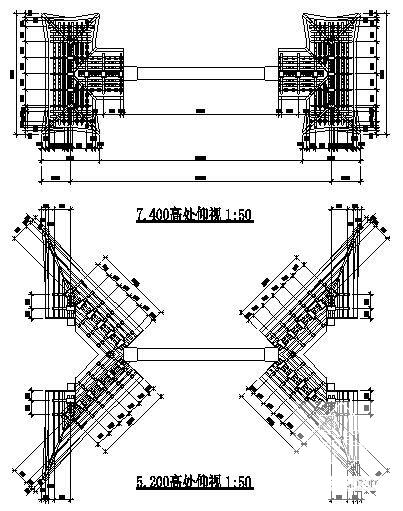

古建建筑图纸 - 3 -

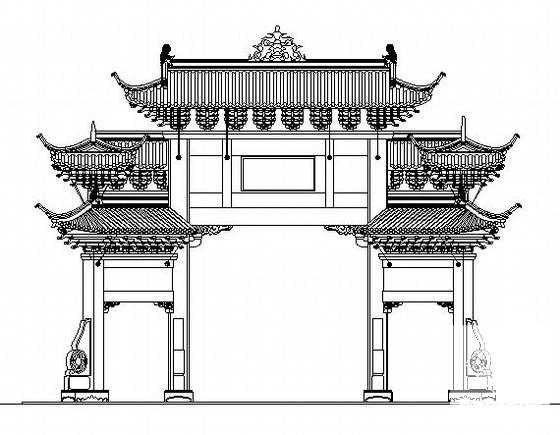

古建建筑图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.23 MB
- 收藏次数：0
-
文件名称：
附件-995887078595587879585.rar
