3层别墅弱电系统电气施工图cad平面图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 弱电设计: 火灾自动报警系统 , 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

  • 1、电气设计说明
  • 2、 消防系统
  • 3、电话、网络系统图
  • 4、电气平面图
  • 5、 弱电平面图

附件详情

该附件是某别墅弱电系统电气施工图纸,总共10张。
1.电话、网络分别采用电缆进线,由每户楼前人孔井埋地引至弱电接线箱CHC。
2.电视:由小区为每户提供闭路电视电缆至每户人孔井,并埋地引至弱电接线箱CHC。
3、传呼系统:每户在户门,客厅及起居厅各设二个对讲门铃接线盒。
4、火灾报警控制器:安装在小区消防控制室内,各别墅安装一台火灾显示盘。

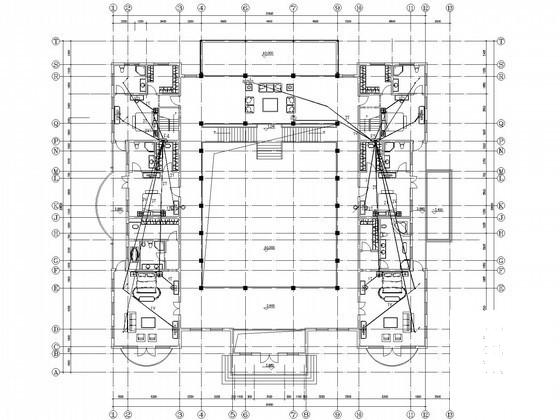

一层平面图

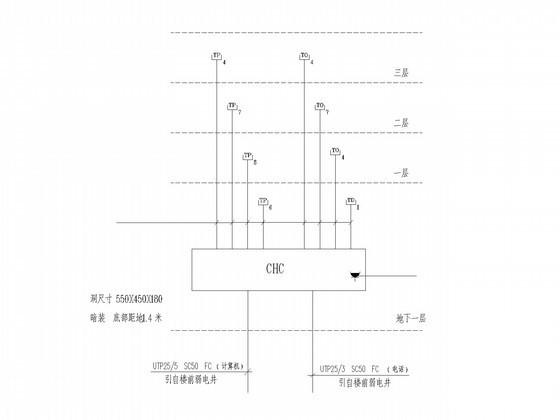

电话、网络系统图

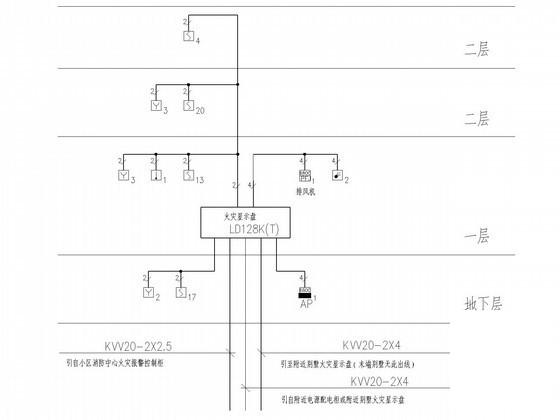

消防系统图
