2层劳动就业实训基地工业实训中心结构设计施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

某劳动就业实训基地工业实训中心结构图
该资料为:某劳动就业实训基地工业实训中心结构图
该工程两层,采用钢框架结构,二层抽去中柱。
基本风压:0.30KN/平方米
基本雪压:0.45KN/平方米
抗震设防烈度:6度
该资料包含:
钢结构设计总说明、基础现浇钢筋混凝土板及砌体设计说明、基础平面布置图、基础详图、锚栓布置图、钢柱 平面布置图 、二层钢梁布置图、二层板配筋图、屋面钢梁布置图、结构立面图、屋面檩条布置图、屋面支撑布置图、 节点详图 楼梯详图 共29张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

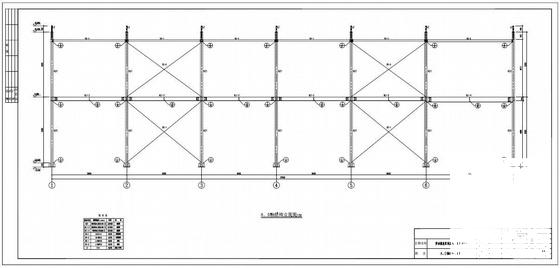

  • 工业结构设计 - 1
    工业结构设计 - 1

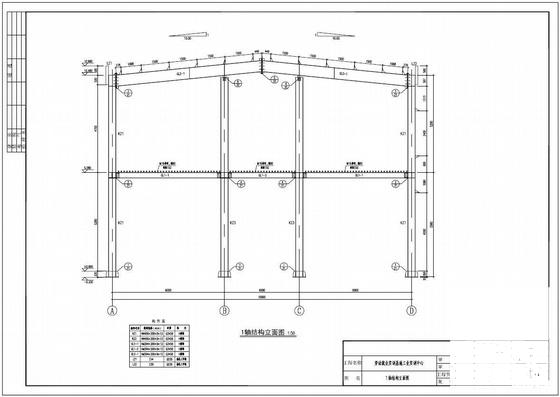

  • 工业结构设计 - 2
    工业结构设计 - 2
  • 工业结构设计 - 3
    工业结构设计 - 3
  • 工业结构设计 - 4
    工业结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
