2×12.5MW秸秆发电项目冷却塔施工CAD大样图

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池
  • 基础形式 :独立基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

某2×12.5MW秸秆发电项目冷却塔施工图
该资料为:某2X12.5MW秸秆发电项目冷却塔施工图
该资料包含:
设计总说明、冷却塔平面布置图、水池底板及柱基详图、人字支柱及环基配筋图、出水口、进水管部分配筋图、沉降观测标详图、冷却塔避雷装置施工图、人支柱几何尺寸详图、管道穿墙填涵钢制柔口联接图、压力进水管洞口加固图、出水口处橡胶止水带详图、溢流管支架详图、通风筒几何尺寸图、通风筒配筋图、挡水及下环梁箍筋配筋图、上刚性环几何尺寸图详图大样图、椭圆门施工图、塔顶栏杆施工图、上塔步梯图、上塔爬梯施工图、中央竖井配筋图、集水坑结构图、刚性防水套管详图、淋水装置平剖面图、配水系统 平面布置图 、淋水装置支撑梁布置图、支柱配筋图、配水槽支撑梁配筋及预埋件图、淋水填料支撑梁配筋图、主水槽配筋图、配水槽配筋图共36张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

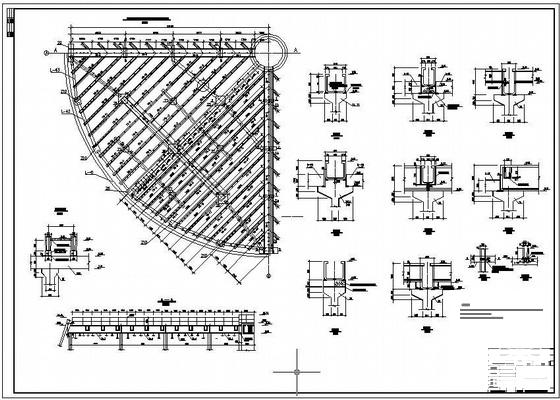

  • 冷却塔大样图 - 1
    冷却塔大样图 - 1

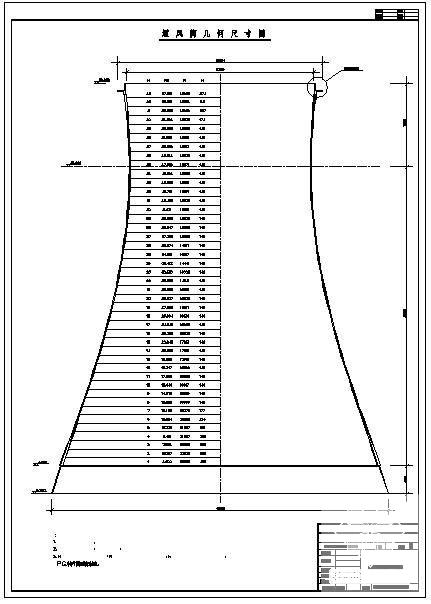

  • 冷却塔大样图 - 2
    冷却塔大样图 - 2

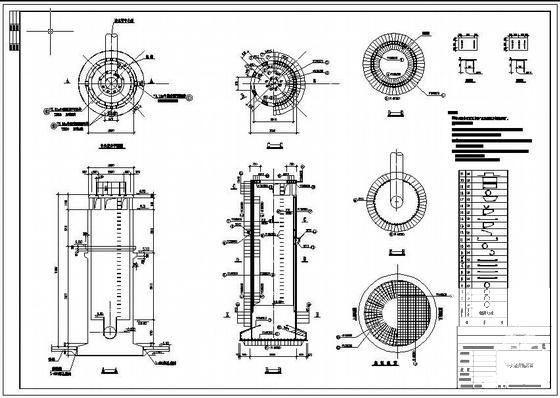

  • 冷却塔大样图 - 3
    冷却塔大样图 - 3

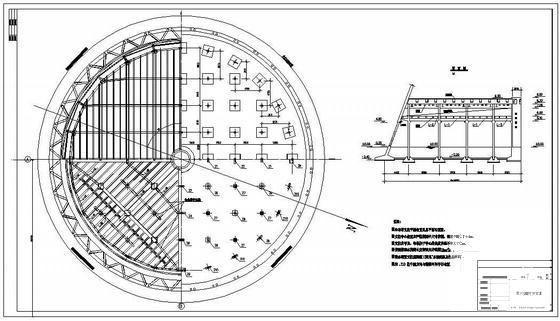

  • 冷却塔大样图 - 4
    冷却塔大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
