2层焊接培训中心石材幕墙工程CAD施工大样图(计算书)

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.5kN/平方米
  • 参考图纸:20张
  • 设计年代:近代
  • 幕墙面板材料:石材幕墙
  • 幕墙支承结构:其他

附件详情

某焊接培训中心石材幕墙工程图纸(含计算书)
该资料为:某焊接培训中心石材幕墙工程图纸(含计算书)
建筑设计面积:2397.00m2
层数:共二层(其中一层层高:8.0米,二层层高为:4.0米)
工程建筑设计结构形式:框架结构
地面粗糙度类型:C类
建筑物耐久年限:50年
建筑物耐火等级:二级
建筑幕墙结构安全等级:二级
后锚固安全等级:二级
建筑幕墙结构设计使用年限:25年
建筑高度: 12.90米
抗震设防烈度:六度
该资料包含:
图纸说明、石材幕墙强度设计计算书、立面图、剖面图、分格大样图、立面石材龙骨布局图、各层平面图、屋顶平面图、石材幕墙标准横剖 节点图 、石材幕墙标准纵剖 节点图 、石材幕墙层间避雷安装 节点图 、石材幕墙女儿墙位置安装节点图、石材幕墙层间部位安装节点图、石材幕墙边部安装节点图、石材幕墙底部安装节点图、石材幕墙边部安装节点图、石材幕墙埋件加工图、石材板加工图共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

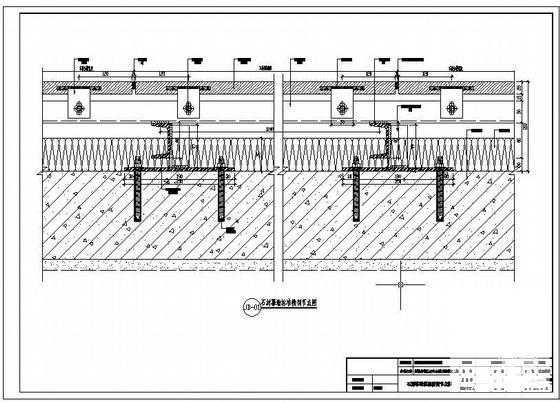

  • 石材幕墙大样图 - 1
    石材幕墙大样图 - 1

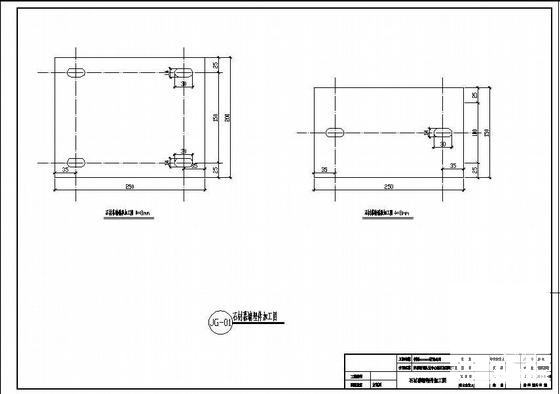

  • 石材幕墙大样图 - 2
    石材幕墙大样图 - 2

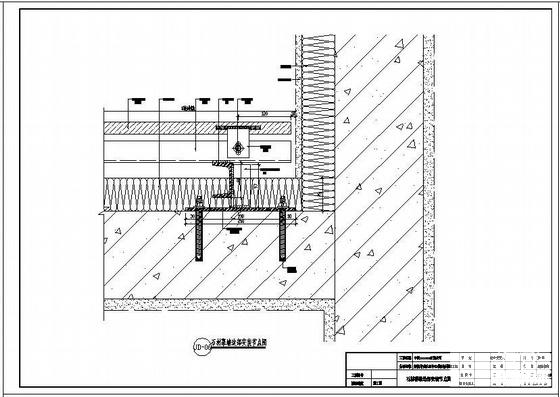

  • 石材幕墙大样图 - 3
    石材幕墙大样图 - 3
  • 石材幕墙大样图 - 4
    石材幕墙大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
