3层仿真实验楼呼吸式幕墙工程设计CAD施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:16张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙
  • 幕墙支承结构:双层幕墙

附件详情

某仿真实验楼呼吸式幕墙工程设计图
该资料为:某仿真实验楼呼吸式幕墙工程设计图
该资料包含:
设计说明、立面图、双层幕墙外骨架布置图、双层幕墙横剖安装 节点图 、双层幕墙纵剖安装 节点图 、双层幕墙底部安装 节点图 、双层幕墙顶部安装节点图共16张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

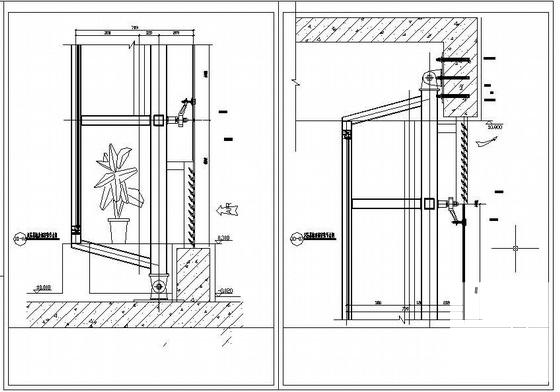

  • 幕墙工程施工图 - 1
    幕墙工程施工图 - 1

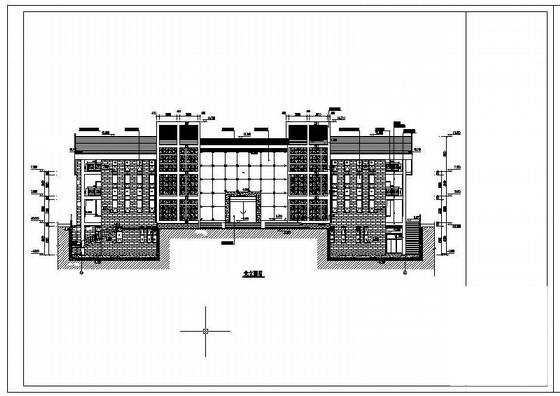

  • 幕墙工程施工图 - 2
    幕墙工程施工图 - 2

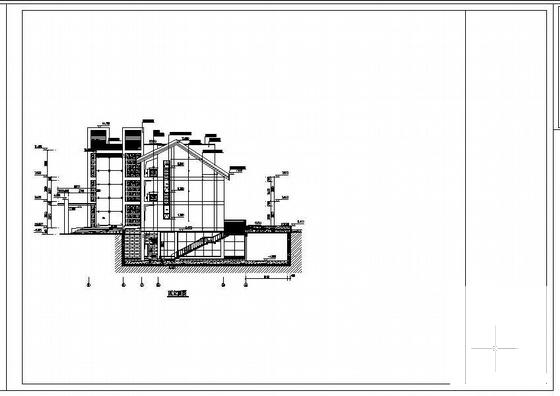

  • 幕墙工程施工图 - 3
    幕墙工程施工图 - 3

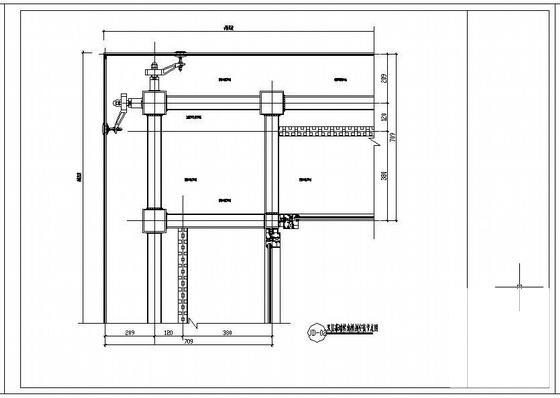

  • 幕墙工程施工图 - 4
    幕墙工程施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
