单层停车棚钢结构施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:三级
  • 结构最大跨度:10m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

钢管 结构设计说明 、钢管相贯线焊接规定、钢柱 平面布置图 、车棚GWJ剖面图、基础结构布置图、基础详图、屋面构件布置图、 节点详图 、屋面檩条布置图共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

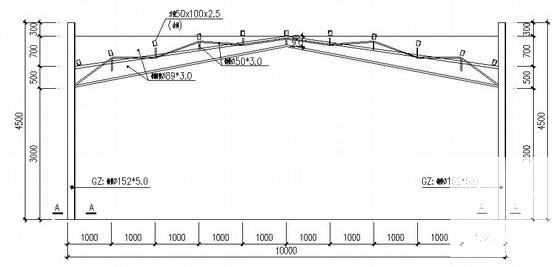

  • 钢结构车棚施工图纸 - 1
    钢结构车棚施工图纸 - 1

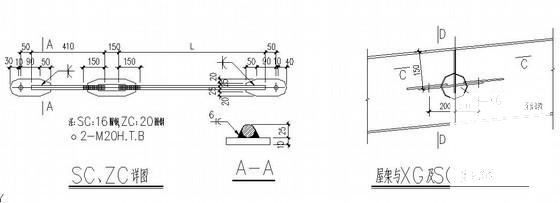

  • 钢结构车棚施工图纸 - 2
    钢结构车棚施工图纸 - 2

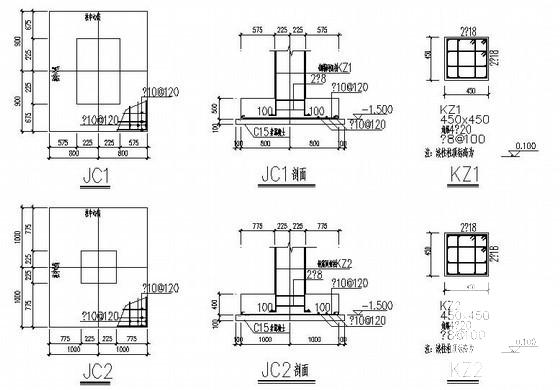

  • 钢结构车棚施工图纸 - 3
    钢结构车棚施工图纸 - 3

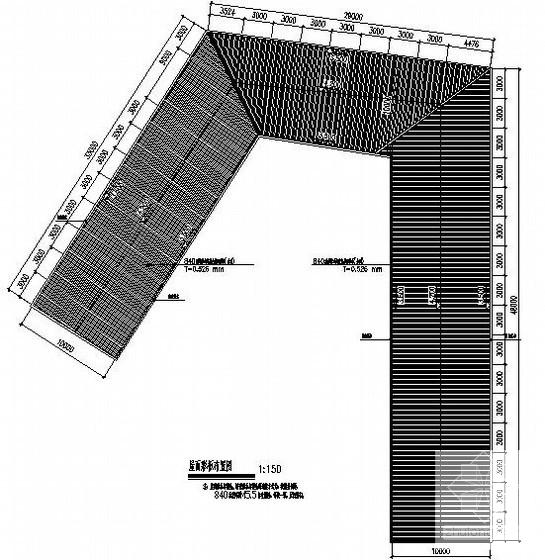

  • 钢结构车棚施工图纸 - 4
    钢结构车棚施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
