住宅工程脚手架施工方案(CAD节点详图纸)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:13.3m
  • 脚手架计算书:落地式脚手架, 支撑架
  • 编制时间:近代年

附件详情

  • 1 项目概要
  • 2 施工工艺
  • 2.1 施工设计;
  • 2.2 整体脚手架的搭设;
  • 2.3 整体脚手架的材料要求:
  • 2.4 整体脚手架的技术要求:
  • 2.5 整体脚手架的安全要求:
  • 2.6 整体脚手架的维护和保养:
  • 2.7 脚手架的拆除施工;
  • 2.8 整体脚手架施工操作规程:
  • 2.12 安全措施和脚手架的保养
  • 3 施工现场安全技术管理
  • 3.1 现场施工管理班子的组成:
  • 3.2 现场施工安全管理制度:
  • 3.3 整体脚手架升降作业安全操作规程: 14
  • 3.4 整体脚手架使用安全 技术交底
  • 4、计算及表格图纸

附件详情

该项目为三栋住宅楼地上32层。其中标准层为4~30层,层高2.9m,属框剪结构。根据现场情况所了解, 水、电、路等各方面均已到位,目前正在进行第一层主体结构施工。
承重托架的搭设:承重托架安放时。根据机位图以最大外墙沿线设置。该项目为框剪结构,结构外模施工主要采用木板拼制的大模,同时电动整体脚手架还要作为外墙装饰施工阶段的防护,所以,从安全防护和便于施工的角度综合考虑。机位(架体内侧)离墙距离设定在400mm。然后根据工程进度竖立门式架,搭设桁架及以上部架体。
安装时承重托架必须用水平尺调平,然后用钢管进行固定。在现场施工时,可视其具体情况而采用具体方法处理。
桁架的搭设:桁架的立杆为竖向主框架及竖向副框架,竖向框架由;Ф48×3.5焊管与3孔定位法兰盘以及水平槽钢联接板焊接而成的门式框架。每步脚手高为1900㎜,整个提升架搭设高度为13.3m。大横杆用十字扣装于两框架内侧,横担管用十字扣装于大横杆下方并扣在立杆上,其搭设步骤为:在承重托架基础上,安装竖向主框架,再装由6.3#槽钢鉆孔成型的桁架上、下槽钢,中间付门式框架,再安装桁架两门式架间的斜撑管(斜撑管由Ф48×3.5焊管与吊耳焊接成型)桁架即成整体。在水平桁架的基础上,将一端焊接好法兰盘的脚手管用螺栓与水平桁架联接,然后按普通脚手架的要求搭设上部架体。
整体脚手架上部架体的搭设;上部架体按普通架搭设规范要求施工,机位处的立杆采用竖向框架,剪刀撑下端联接处设置在桁架底部。具体搭设施工程序为: 竖向框架-内立杆-外立杆-大横杆-小横杆-搁栅-防护栏杆-斜拉杆-连墙杆-铺脚手板-安全网。
防倾覆的安装:为确保架体的平稳升降,在提升脚手架上单独设置了防倾覆装置,防倾覆装置是由安装在架体上的导轨(10#工字钢)及固定在结构上的导轮总成组成,架体在提升过程中,导轮镶嵌在工字钢凹槽所形成的导轨中相对移动,保证了架体垂直方向的稳定性,
安装要求:将防倾10#工字钢垂直安装于整体架上,安装时应调整10#工字钢上、下两端与主体垂直线的距离,上、下端允许误差小于150mm,左、右端允许误差小于100mm。
将防倾斜导轮组的后座与主体进行联接,安装好固定螺栓,然后将导轮组件套在导轨适当的部位,再根据现场具体情况,固定于主体结构上。与主体附着采用预留孔或预埋钢管等形式,安装时注意控制两个导轮的水平度。
附节点详图(CAD格式)多张:剪刀撑设置、架体立面、挑梁部位、架体结构等
…………
共30页,编制于近代年。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

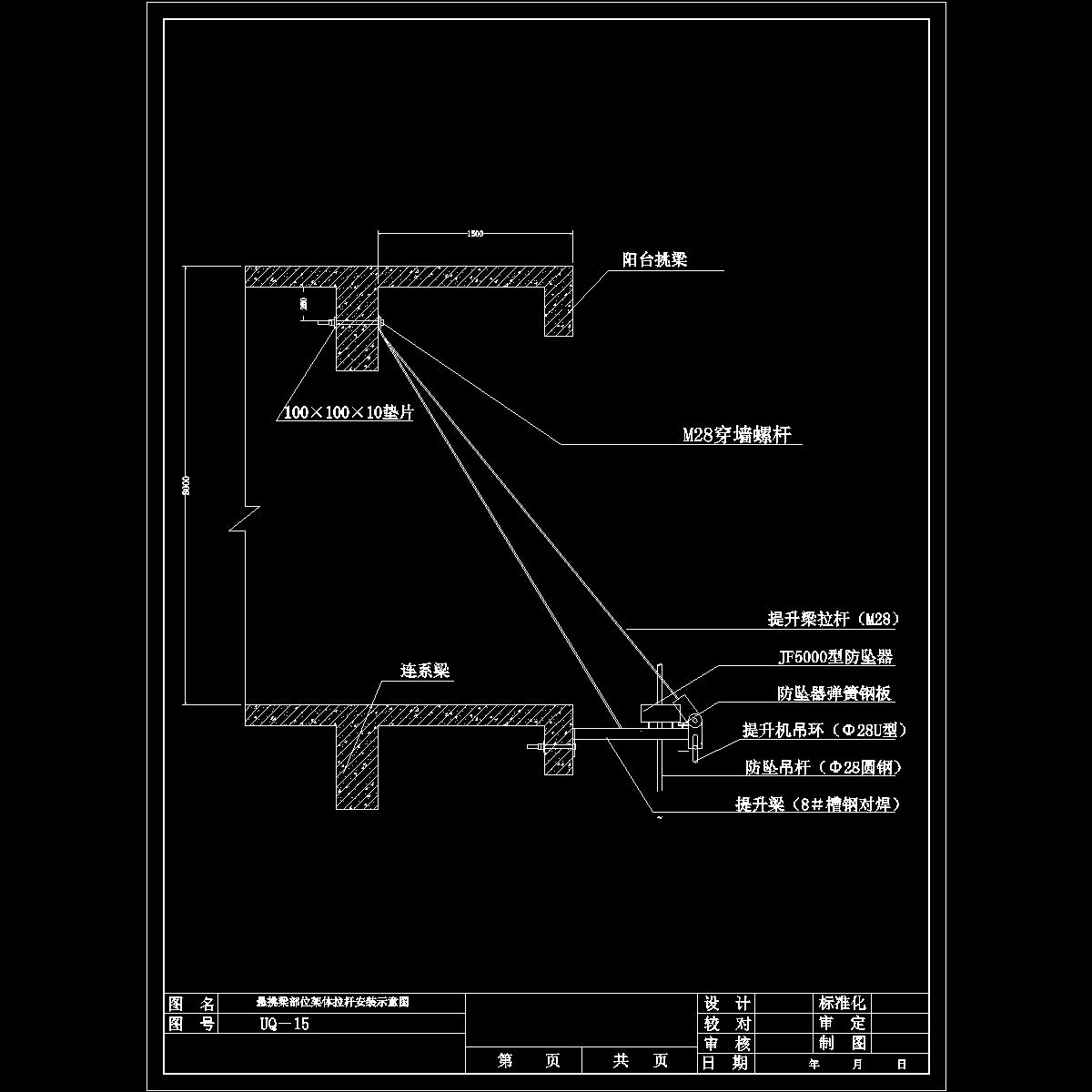

  • uq-15挑梁部位拉杆安装图.dwg
    uq-15挑梁部位拉杆安装图.dwg

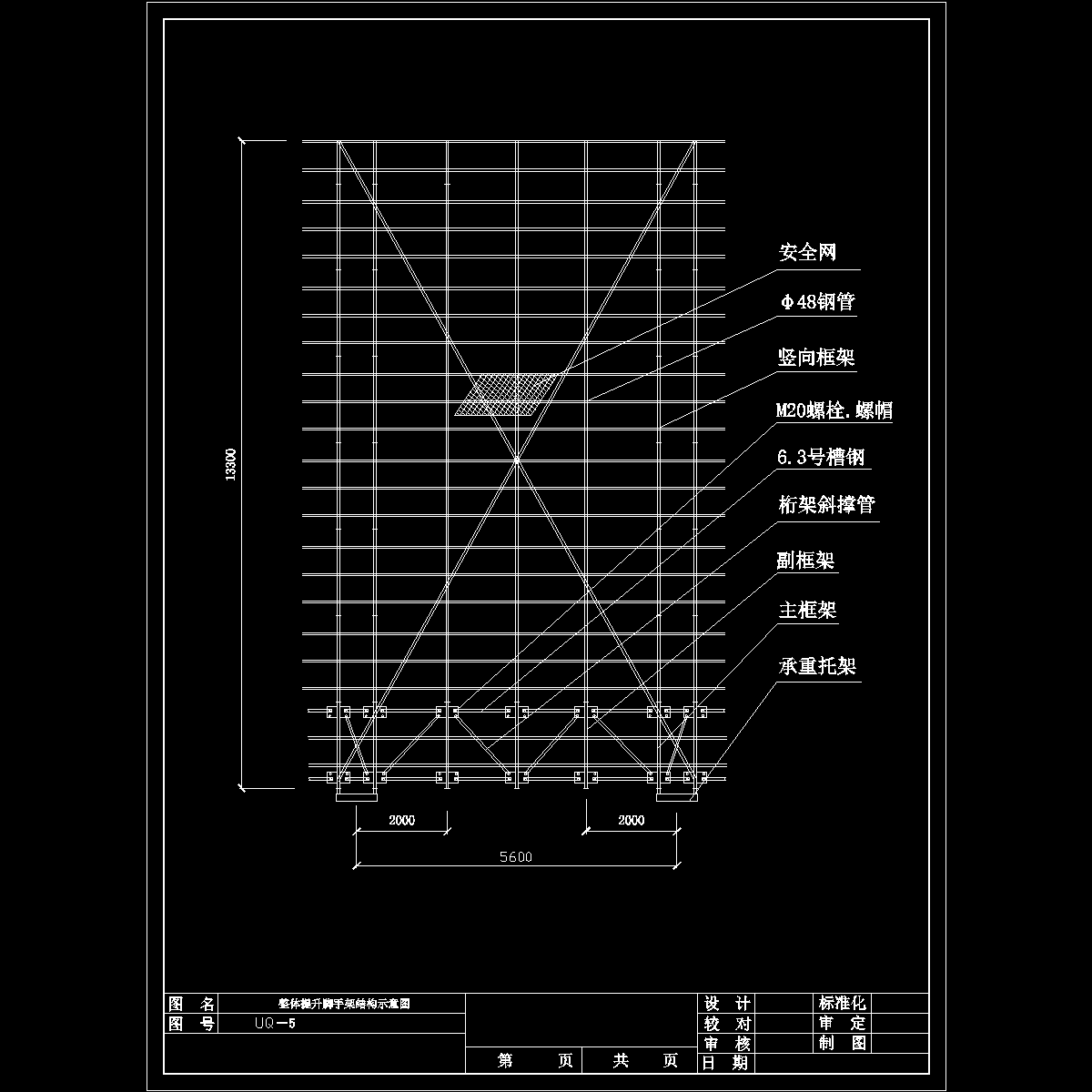

  • uq-5架体结构图.dwg
    uq-5架体结构图.dwg

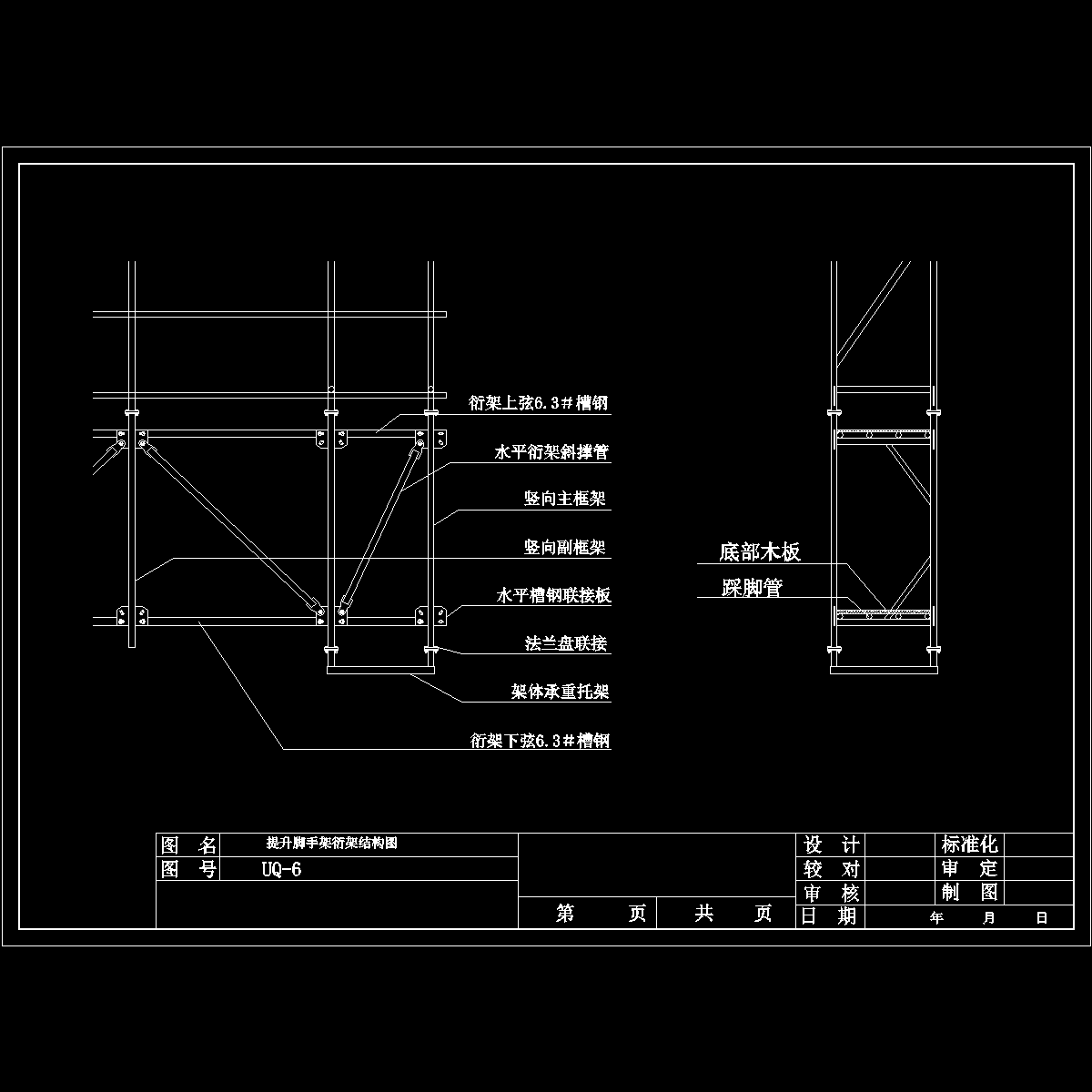

  • uq-6衍架示意图.dwg
    uq-6衍架示意图.dwg

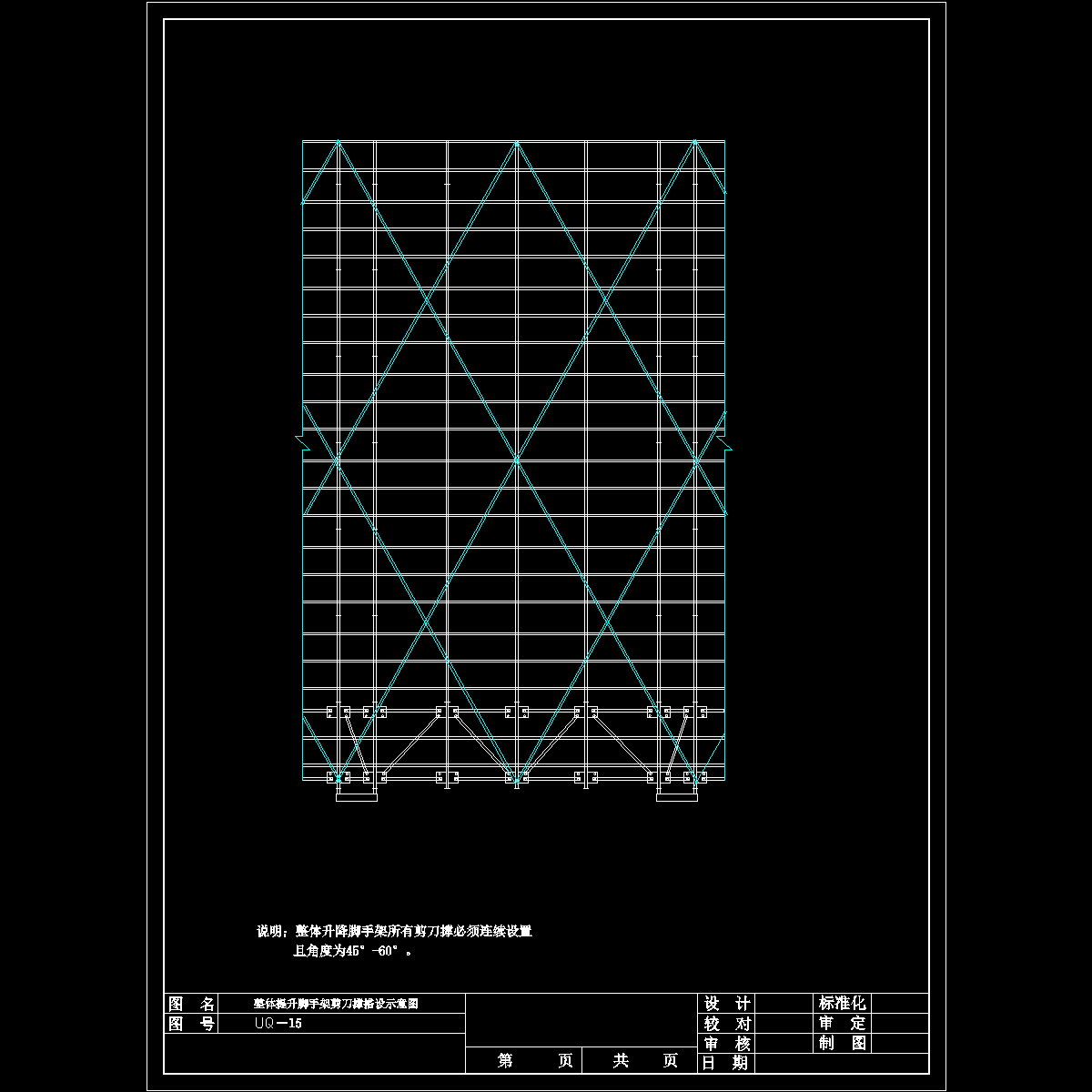

  • 剪刀撑设置图.dwg
    剪刀撑设置图.dwg

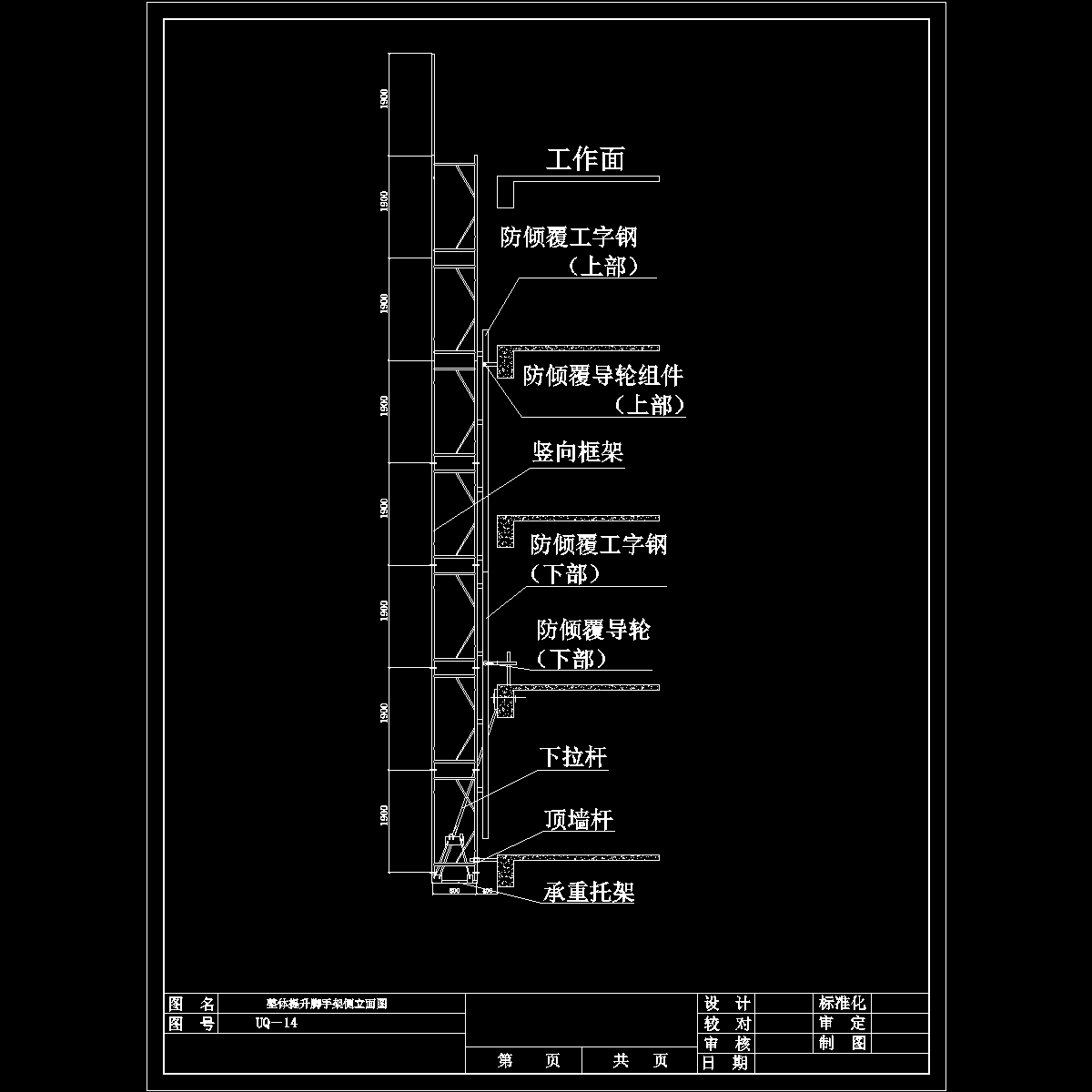

  • 架体侧立面uq-14.dwg
    架体侧立面uq-14.dwg
  • 电梯防护设置图.dwg
    电梯防护设置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
