6967平米度假会所全套电气CAD图纸

一. 项目概要

本项目为万宁XXX度假酒店-海锦会。

该项目餐厅2层、客房楼1层。总建筑面积:6967.82平方米;建筑最高高度:9.15米,属多层公共建筑。


二. 设计范围

1.该项目设计包括红线内的以下电气系统:

1)配电系统; 2)动力配电系统;3)照明配电系统;

4)防雷及接地系统; 5) 火灾自动报警系统; 6) 各弱电预留系统。

三. 10/0.4KV变配电系统

1.负荷分类:

本酒店按建筑质量标准和设施条件,建筑等级定为一级。

设备负荷等级划分如下:

一级负荷:消防用电设备、各区域应急照明、计算机、电信机房、客梯、潜水泵、厨房、餐厅;

二级负荷:客房照明、空调机;

三级负荷:车库、园林、机电设备区照明、泳池、水景电力设备、机电设备区通风设备、除确保供电要求外之空调末端设备。

2.供电电源:

经10KV公共开关房电缆干线式配至本楼变配电所,承担酒店100%%%负荷。

3.备用电源:

该项目选用一台640KW(常用)柴油发电机作为应急电源,市电停电时,从低压进线配电柜进线开关前端取柴油发电机的延时启动信号至

柴油发电机房,信号延时0~10S(可调)自动启动发电机,15S内达到额定转速、电压、频率后,投入额定负载运行。

储油间储备供发电机全载运行3小时;另外,在酒店室外适当位置设置储油罐,供发电机全载下运行48小时。




以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

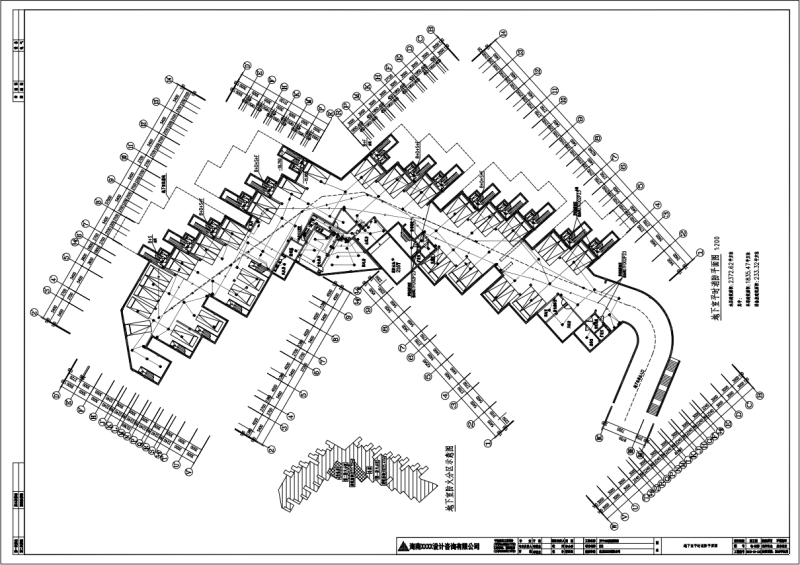

  • 电气全套图纸 - 1
    电气全套图纸 - 1

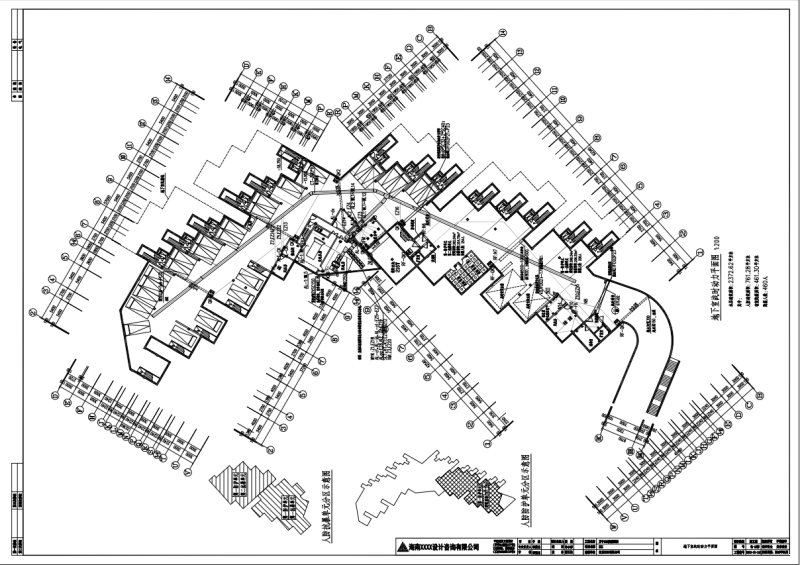

  • 电气全套图纸 - 2
    电气全套图纸 - 2

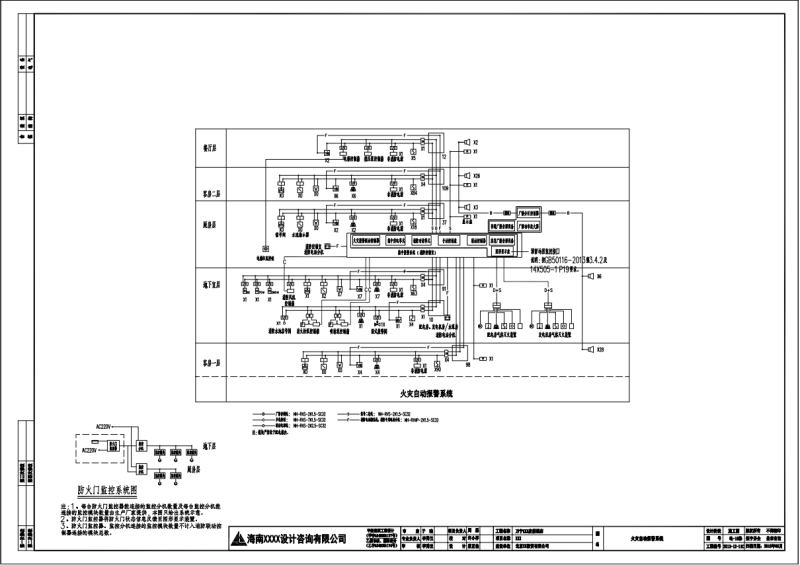

  • 电气全套图纸 - 3
    电气全套图纸 - 3

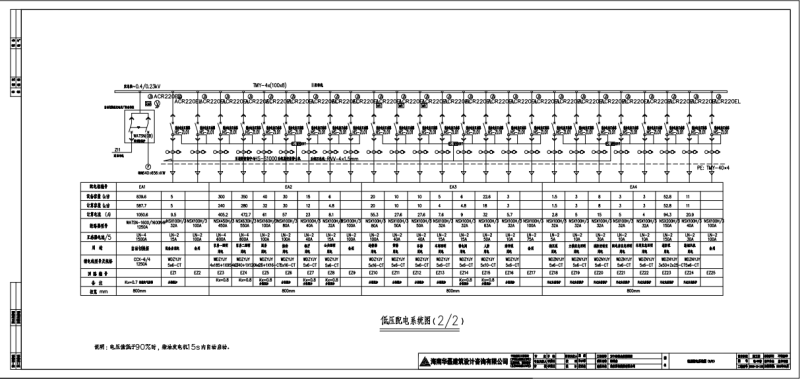

  • 电气全套图纸 - 4
    电气全套图纸 - 4

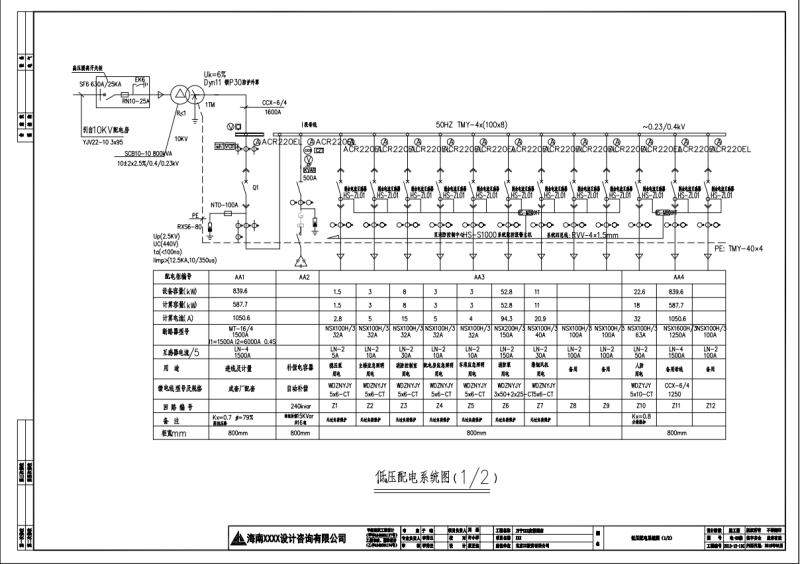

  • 电气全套图纸 - 5
    电气全套图纸 - 5
  • 电气全套图纸 - 6
    电气全套图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
