知名高校2层礼堂建筑方案设计CAD初设图纸

  • 建筑类别:高校
  • 外立面材料:幕墙
  • 幕墙面板材料:玻璃幕墙
  • 钢筋混凝土结构:框架
  • 图纸设计深度 :方案(初设图)
  • 项目所在地:上海
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:16张
  • 建筑高度:14.4m
  • 地上层数:2层
  • 设计效果图:无

附件详情

功能:礼堂
该资料包含:各层平面图,剖面图。
总开间x进深:100.65x56.0米

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

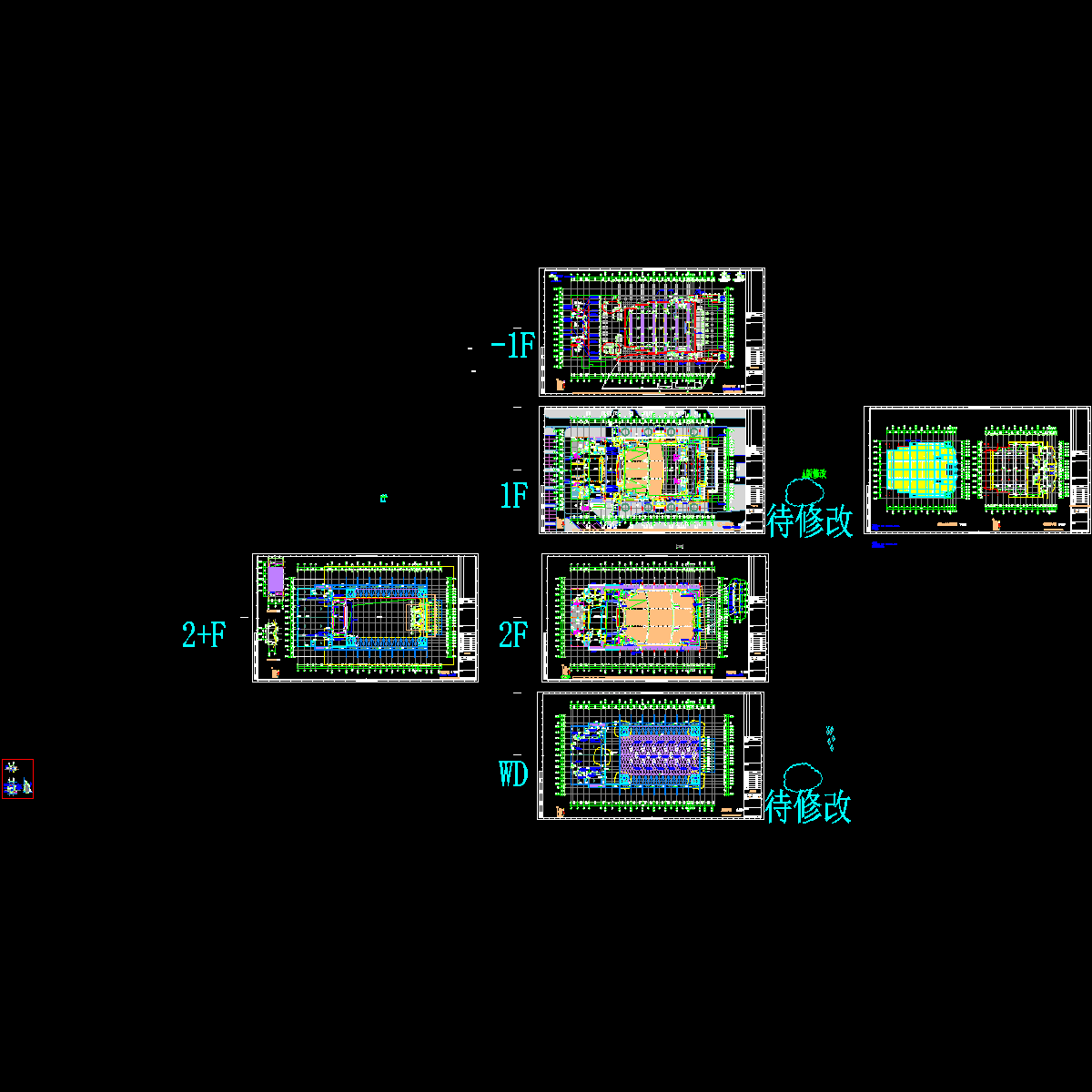

  • 101-107-平面.dwg
    101-107-平面.dwg

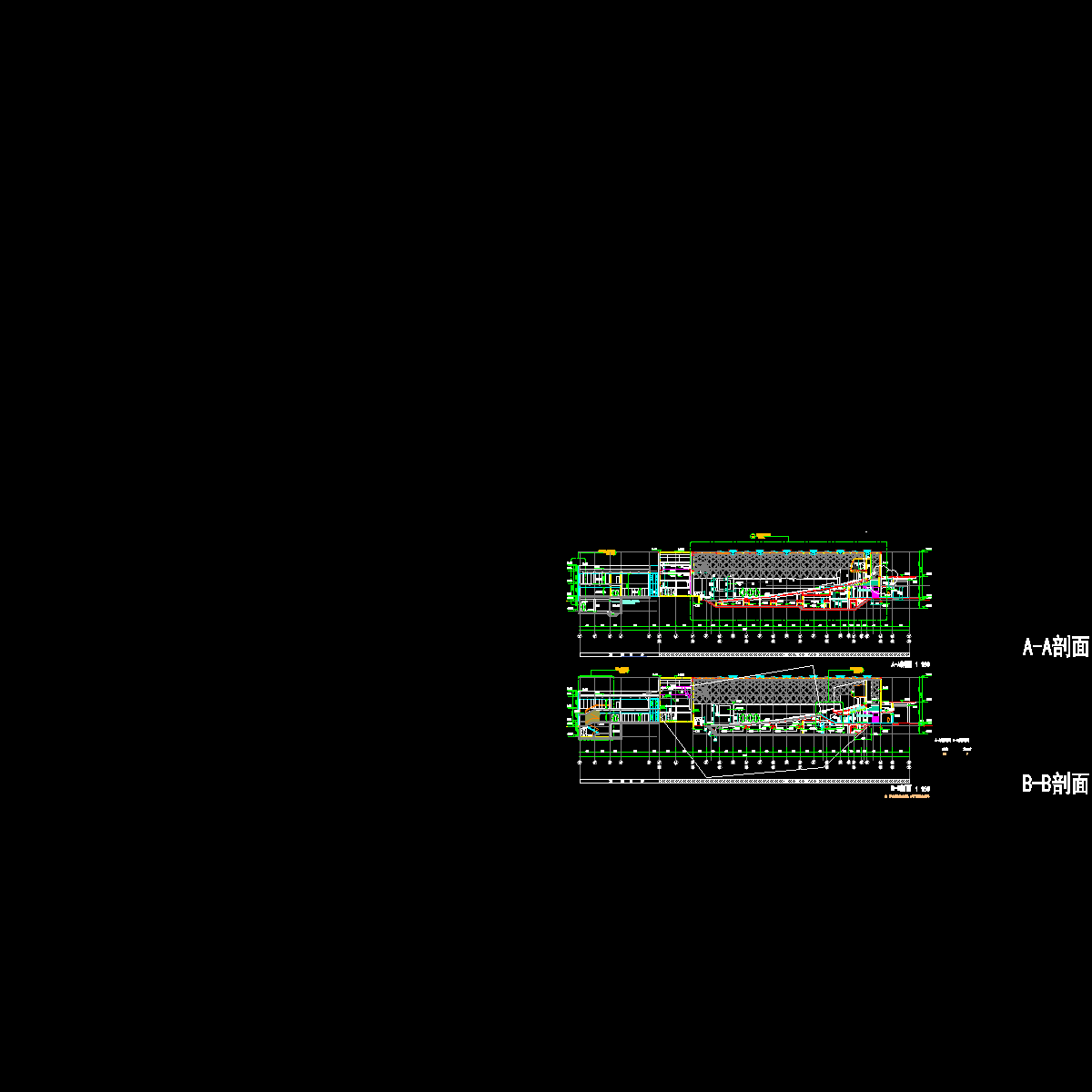

  • 110-剖面ab.dwg
    110-剖面ab.dwg

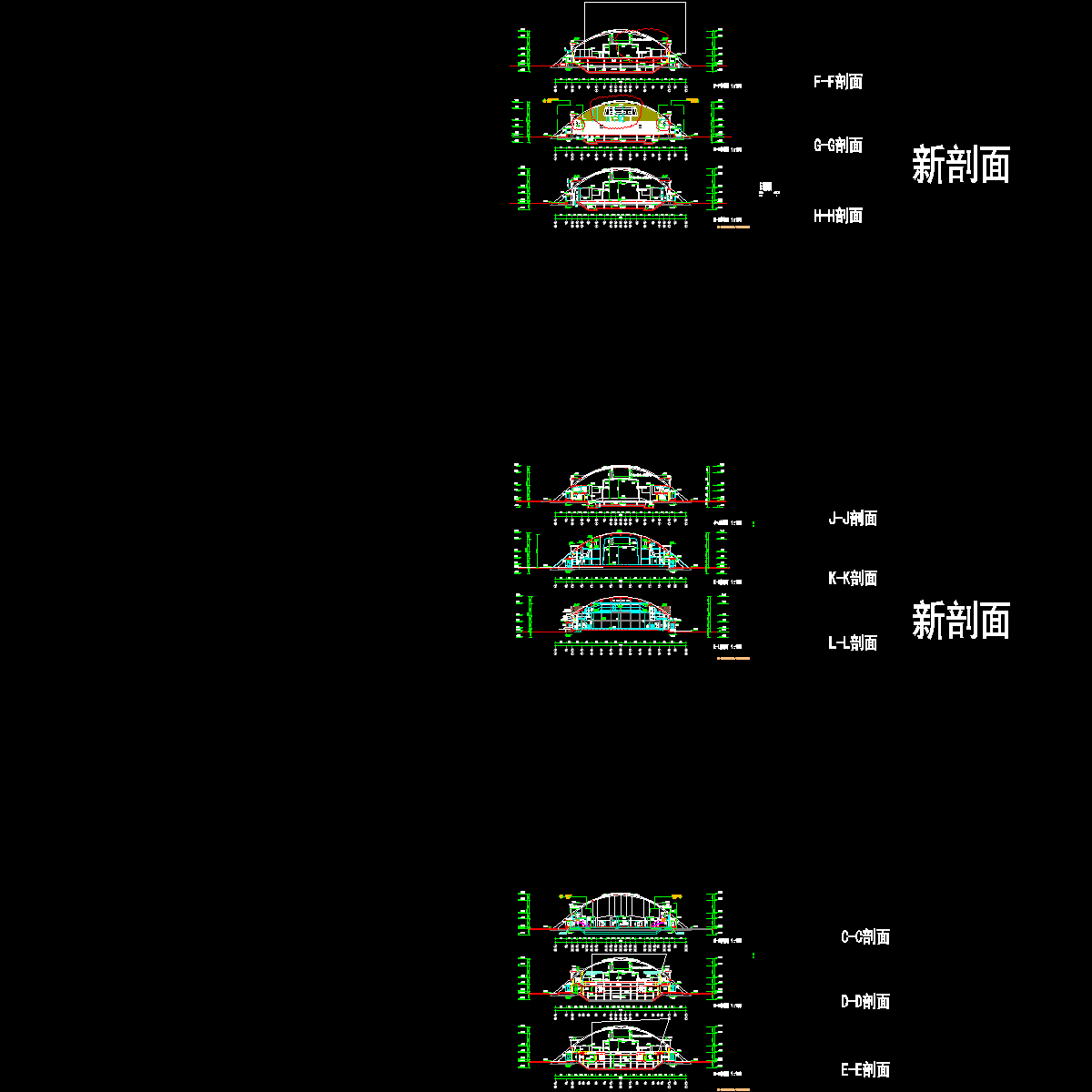

  • 111-113-剖面c-l.dwg
    111-113-剖面c-l.dwg

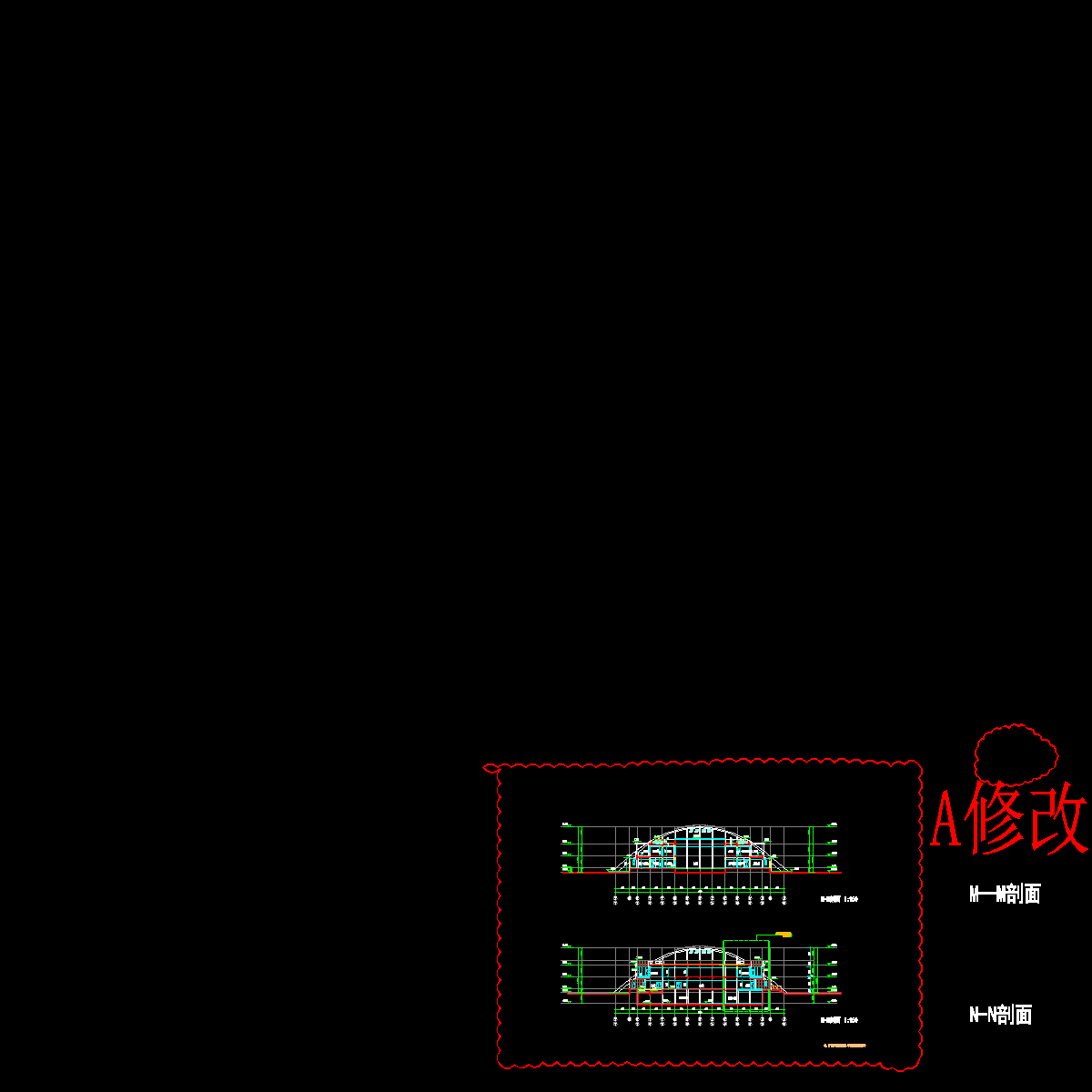

  • 114-剖面m-n~~~.dwg
    114-剖面m-n~~~.dwg

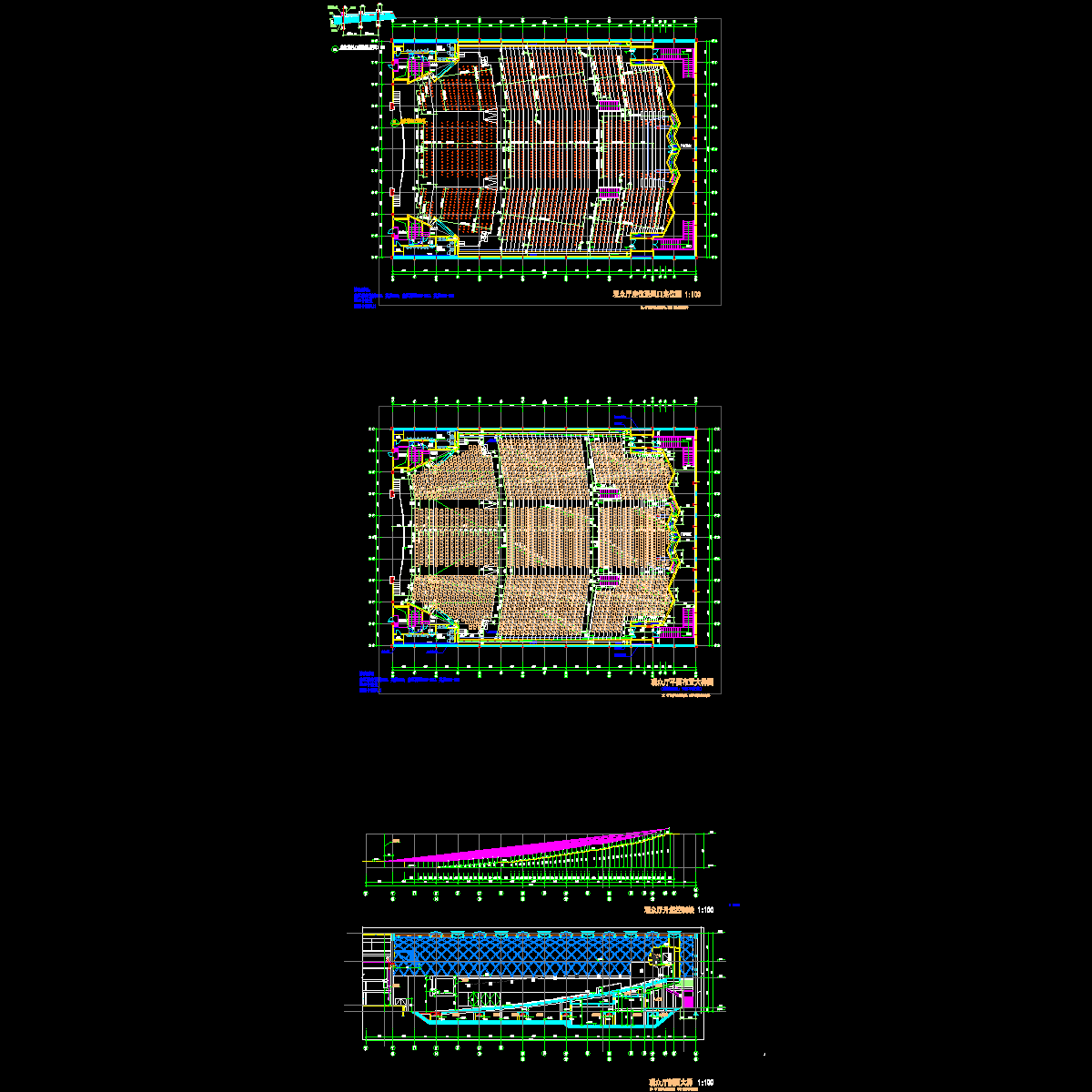

  • 201.202.203-观众厅大样~~~.dwg
    201.202.203-观众厅大样~~~.dwg
以上是部分截图,请下载附件后查看完整高清内容
