2层六班幼儿园建筑施工CAD图纸

  • 幼儿园规模:中型(6-9班)
  • 建筑类别:幼儿园
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:陕西
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:12张
  • 建筑设计面积:1089平方米
  • 建筑高度:12.45m
  • 地上层数:2层
  • 设计效果图:无

附件详情

某六班幼儿园 建筑施工 图——12张CAD

包含:设计说明、门窗表、各层平面图、立面图、剖面图、卫生间详图、厨房详图、 楼梯详图 、节点详图。

结构类型:钢筋混凝土框架结构。
使用年限:50年。
抗震设防烈度:8度。


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

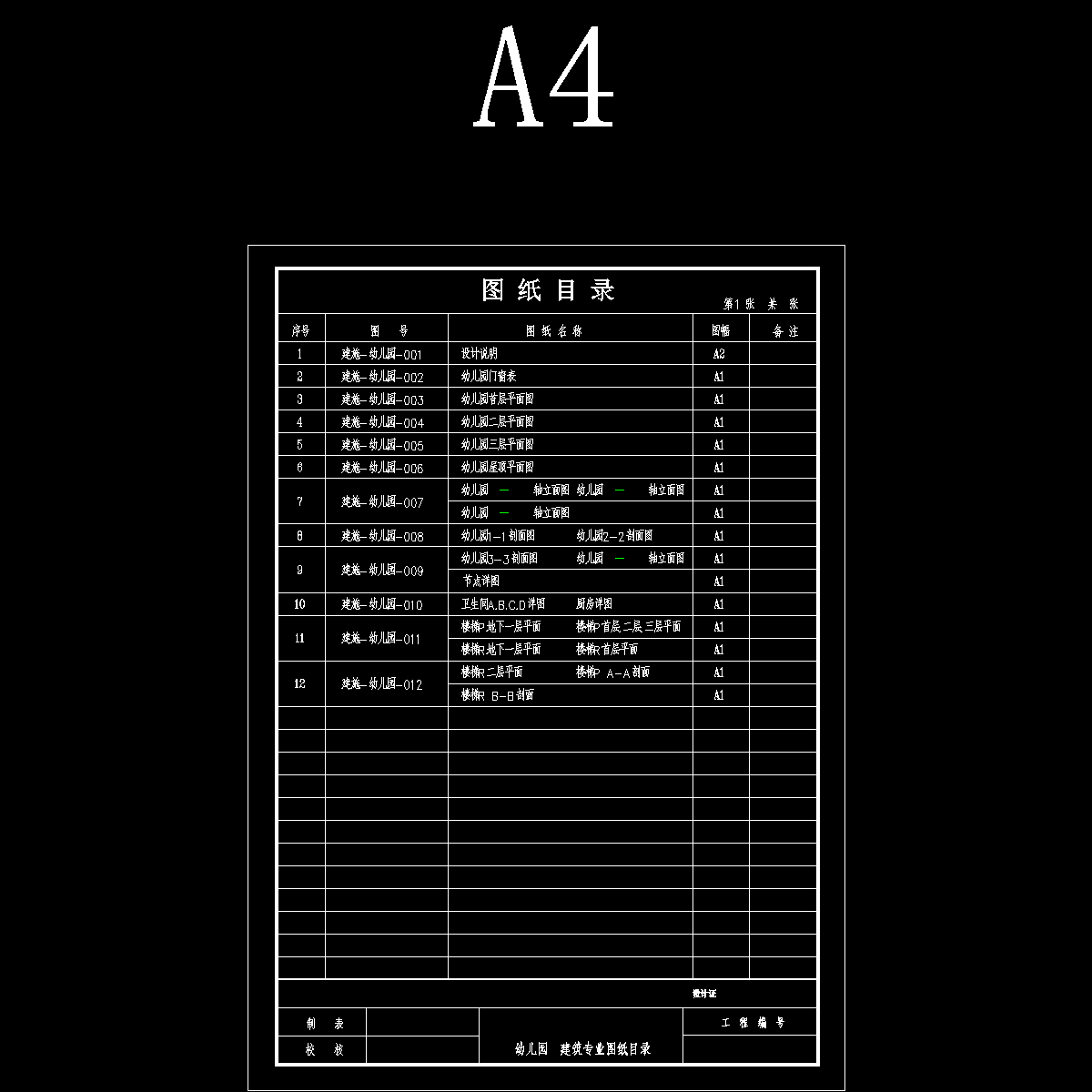

  • 002.幼儿园图纸目录.dwg
    002.幼儿园图纸目录.dwg

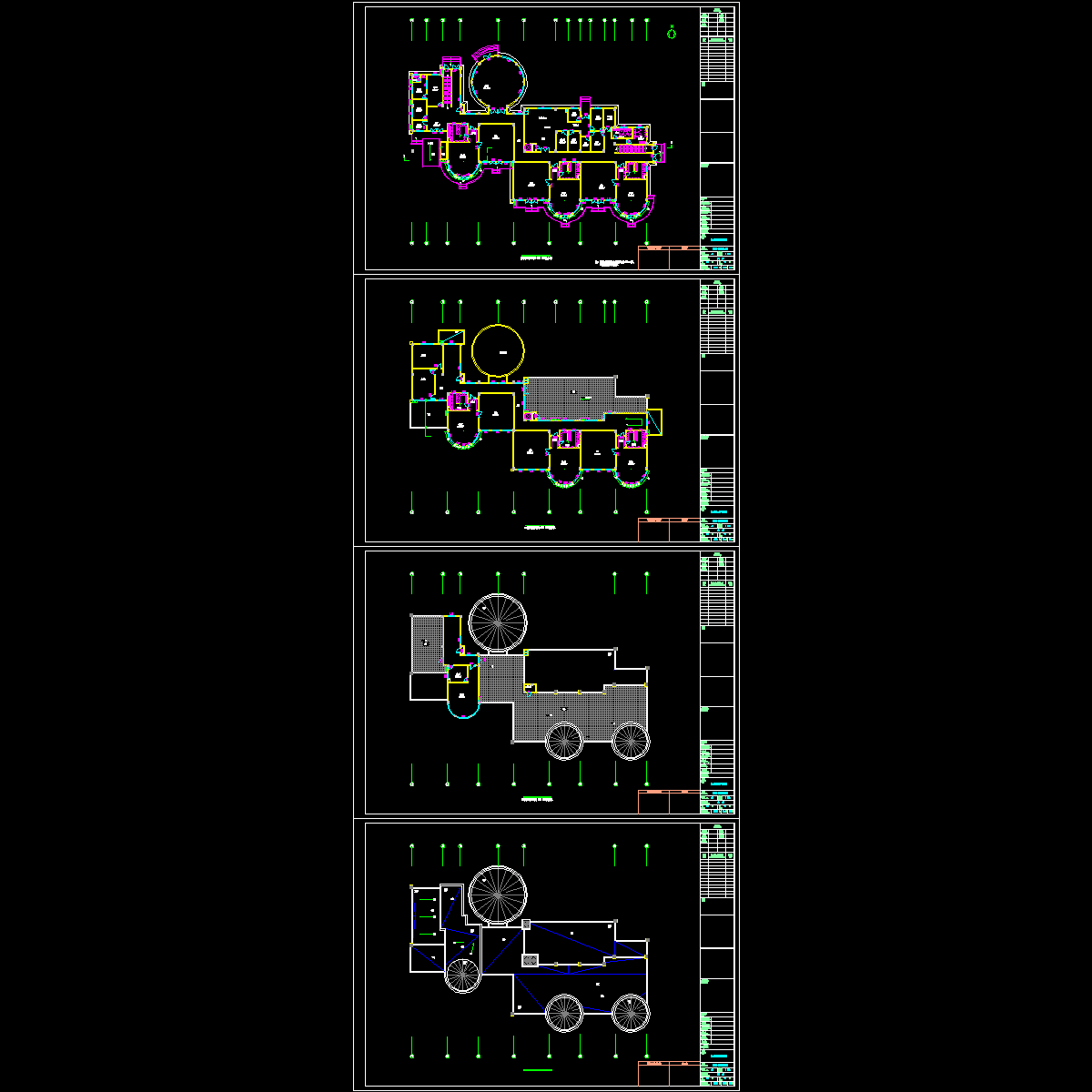

  • 004.幼儿园平面图.dwg
    004.幼儿园平面图.dwg

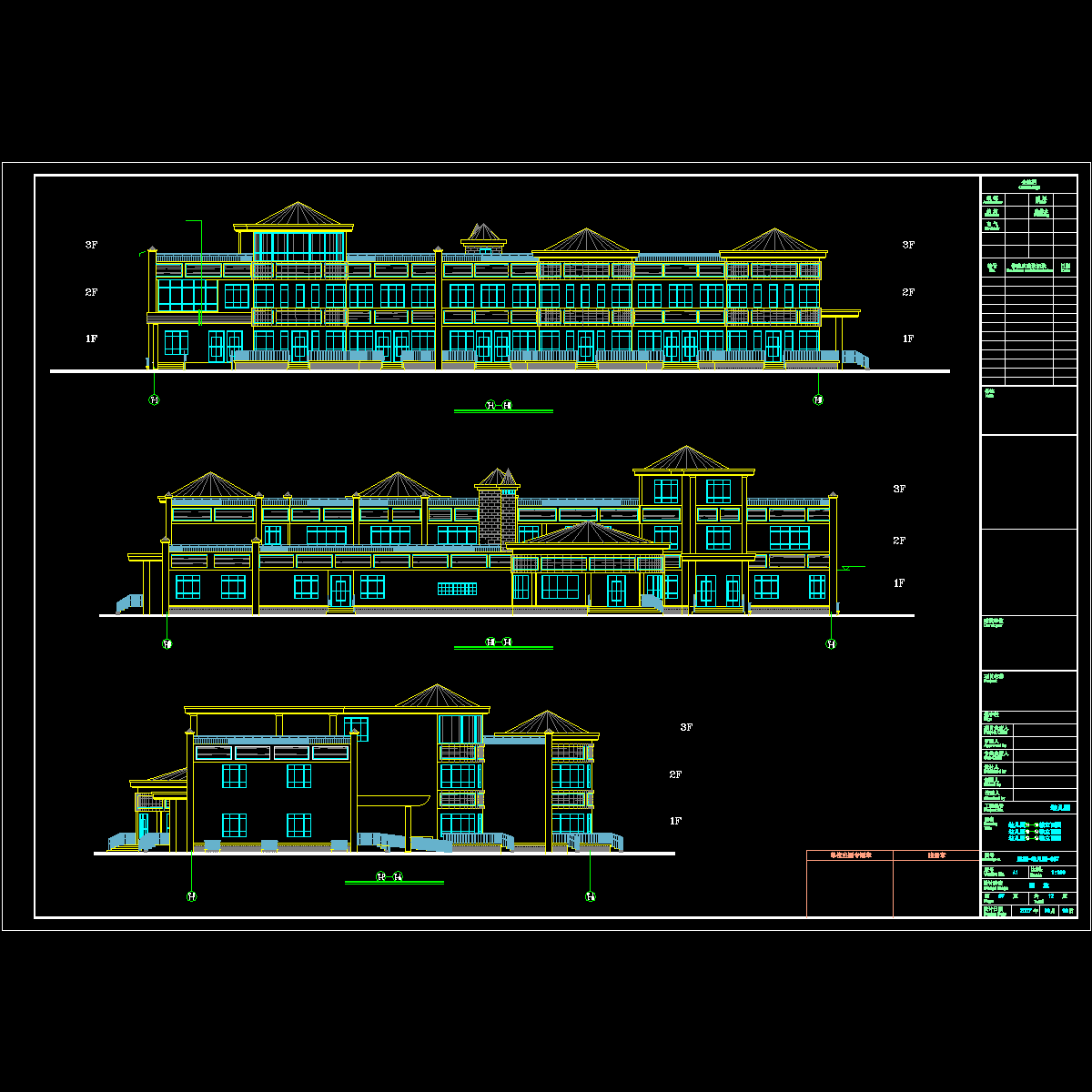

  • 005.幼儿园立面图.dwg
    005.幼儿园立面图.dwg

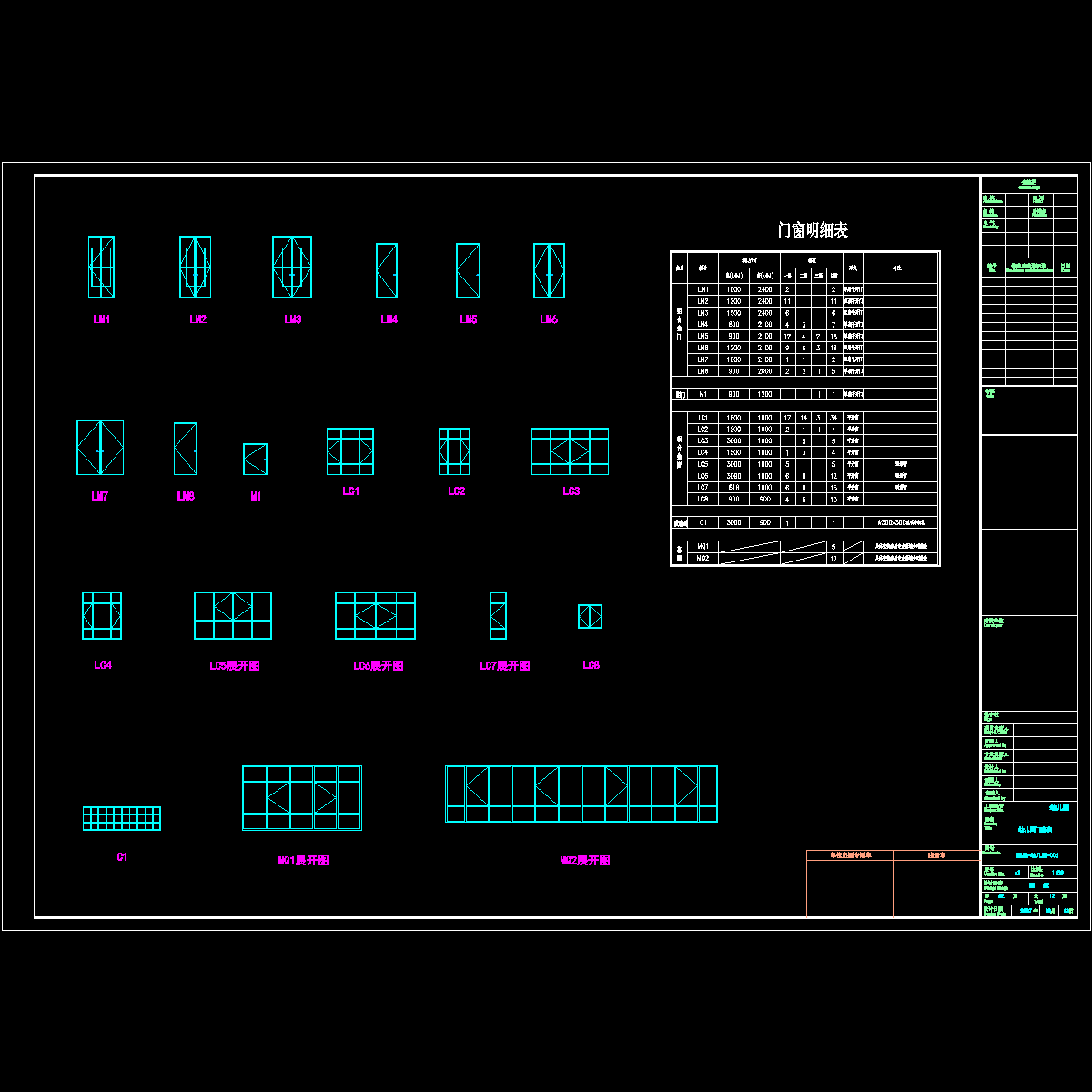

  • 003.幼儿园门窗表.dwg
    003.幼儿园门窗表.dwg

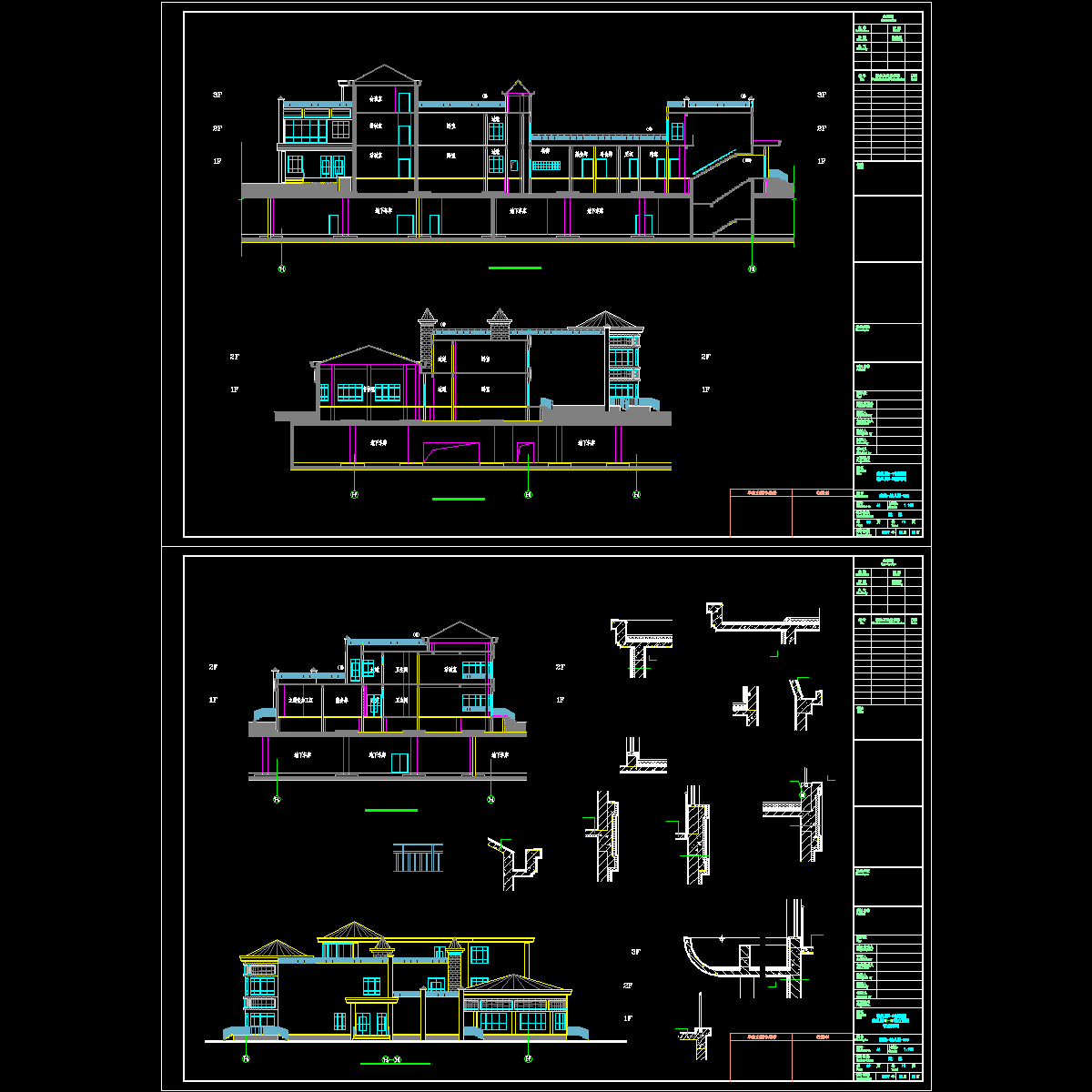

  • 006.幼儿园剖面图.dwg
    006.幼儿园剖面图.dwg
  • 007.幼儿园厨卫楼梯详图.dwg
    007.幼儿园厨卫楼梯详图.dwg
  • 装饰做法_t6.dwg
    装饰做法_t6.dwg
以上是部分截图,请下载附件后查看完整高清内容
