钢结构光伏场区固定式支架结构CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该项目为光伏发电项目,固定式支架结构图,竖向两排布置方案一组固定式支架由4个独立支架组成。

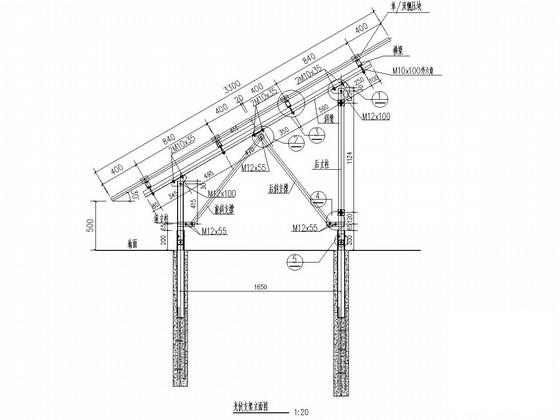

该资料包含:设计总说明,光伏支架立面图,构件详图,单组光伏组件(2x11方阵)布置图,2x11阵列支架 平面布置图 ,2x11阵列支架背立面布置图,共计3张图。

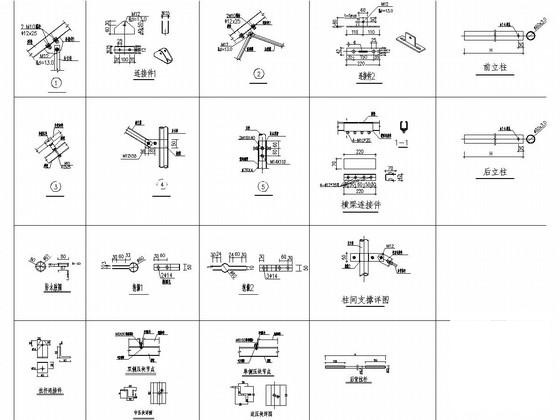

构件详图

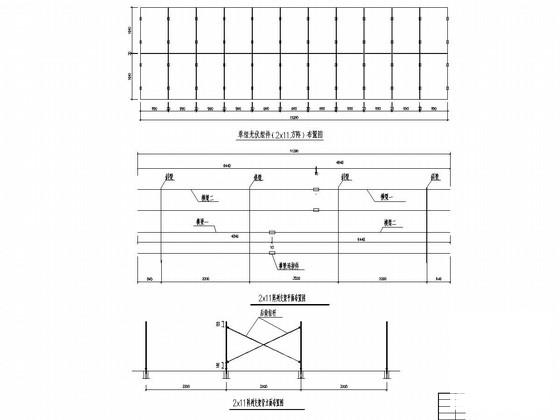

光伏组件平面布置图及支架后视图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 钢结构结构施工图 - 1
    钢结构结构施工图 - 1
  • 钢结构结构施工图 - 2
    钢结构结构施工图 - 2
  • 钢结构结构施工图 - 3
    钢结构结构施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
