5层商学院教学楼建筑施工CAD图纸

  • 建筑类别:职业院校
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:辽宁
  • 图纸设计风格:哈佛红
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000,DOC
  • 参考图纸:48张
  • 建筑设计面积:32007.27,A座:10681.74,B座:21325.53平方米
  • 建筑高度:18.6m
  • 地上层数:5层
  • 设计效果图:无

附件详情

某商学院两栋教学楼建筑施工图——47张CAD和1个WORD

包含:
A座教学楼:总图、设计说明、做法明细、各层平面图、立面图、剖面图、楼梯详图。
B座教学楼:总图、设计说明、做法明细、各层平面图、立面图、剖面图、楼梯详图、屋面排水示意图、报告厅放大图。
公用图集:卫生间放大图、标准单元平立面图、节点详图、门窗表和节能计算报告。
建筑类别:教室、阅览室、计算机房、语音室、办公室、多媒体室。

B座教学楼-总平面图

B座教学楼平面

B座教学楼侧立面

A座教学楼-总平面图

A座教学楼平面

A座教学楼立面

A座教学楼侧立面

节点详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

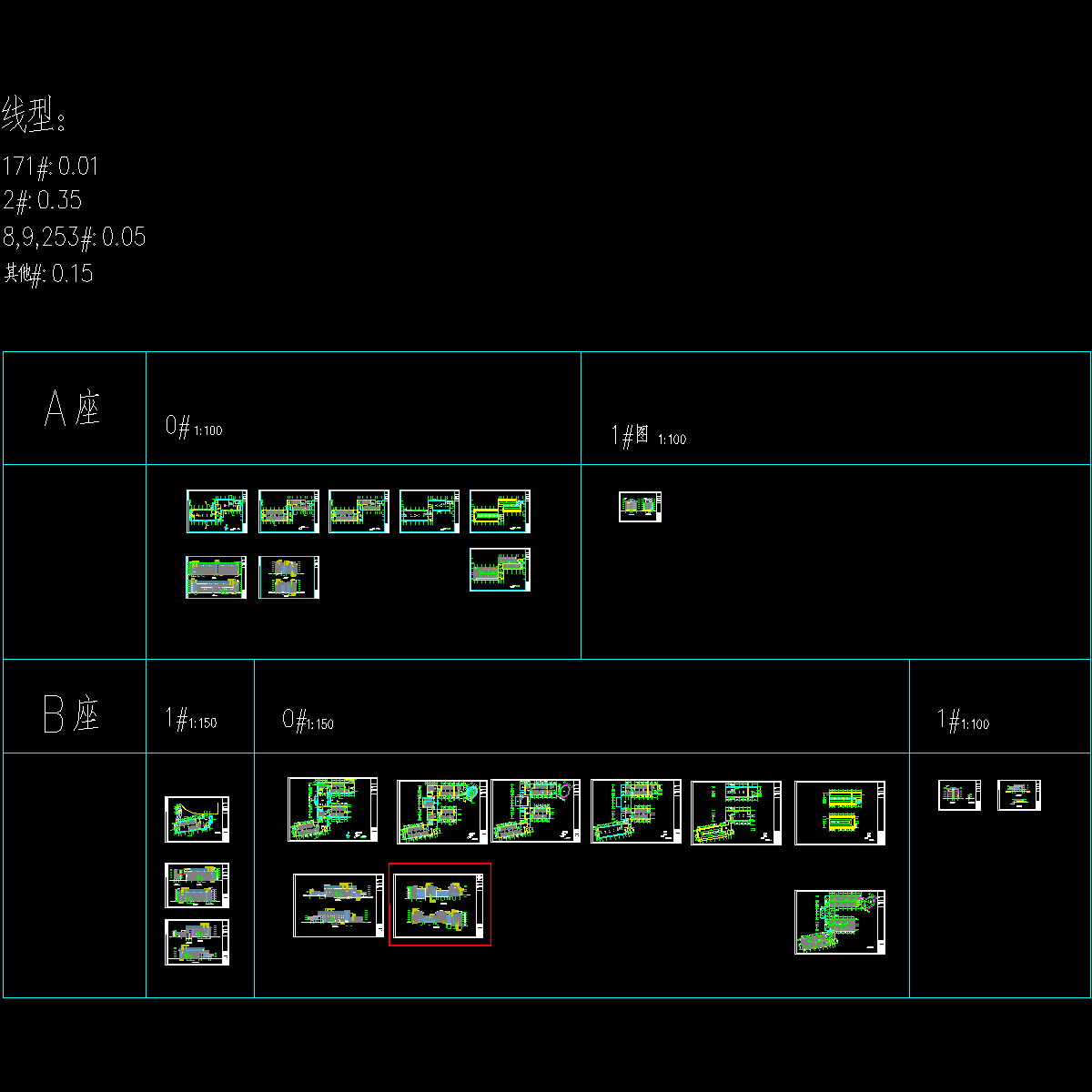

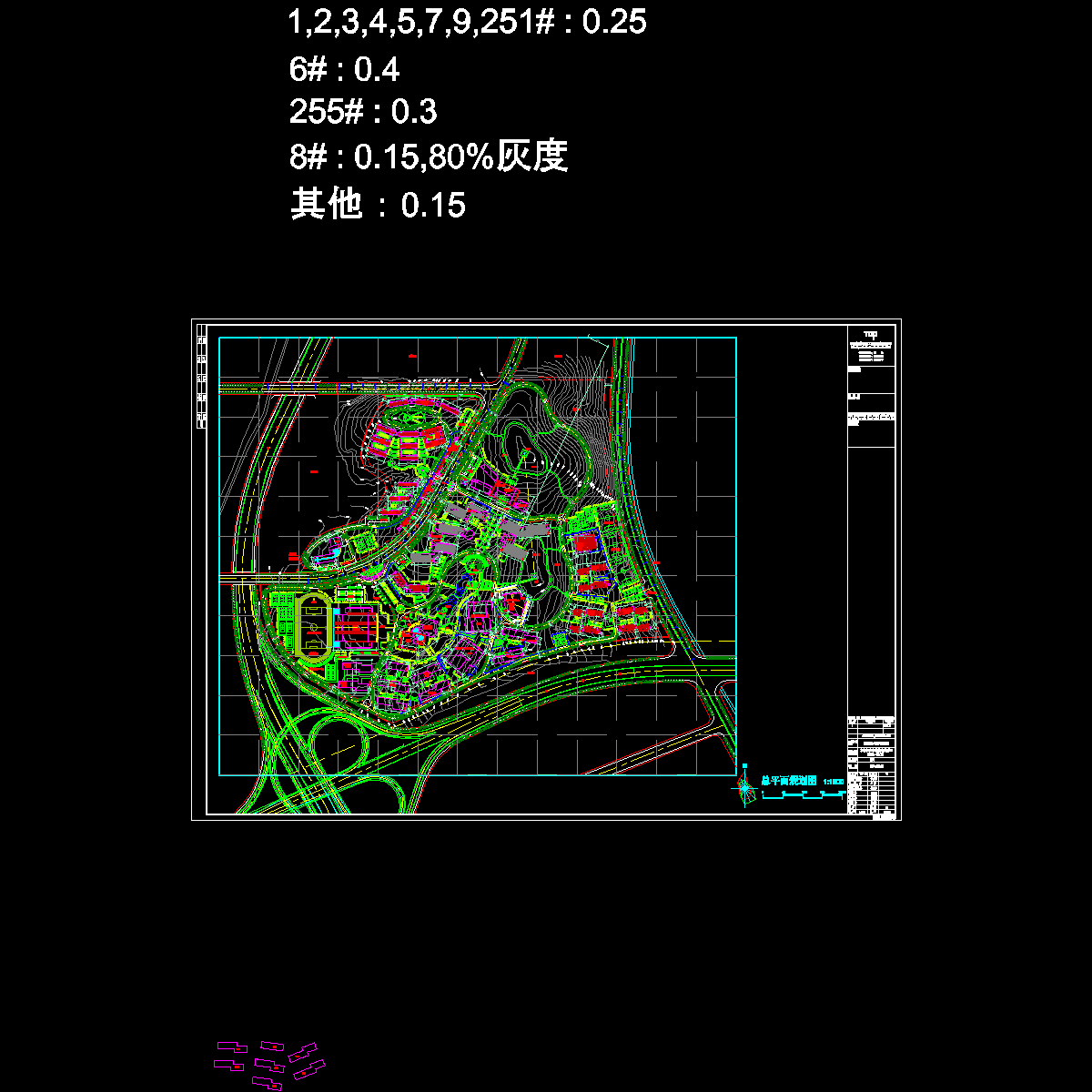

  • 1号教学楼-总平面图.dwg
    1号教学楼-总平面图.dwg

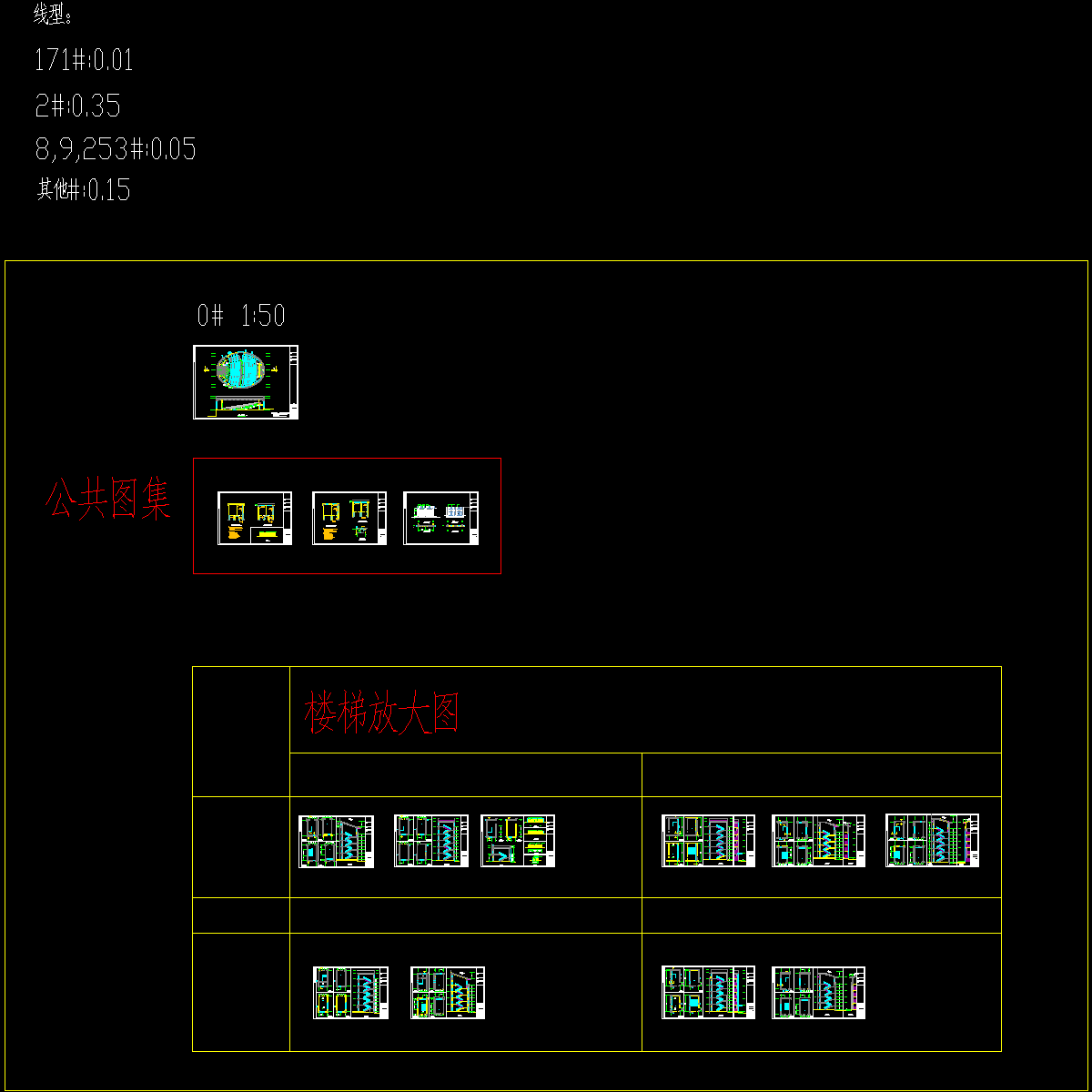

  • 1号教学楼-楼梯,卫生间详图.dwg
    1号教学楼-楼梯,卫生间详图.dwg

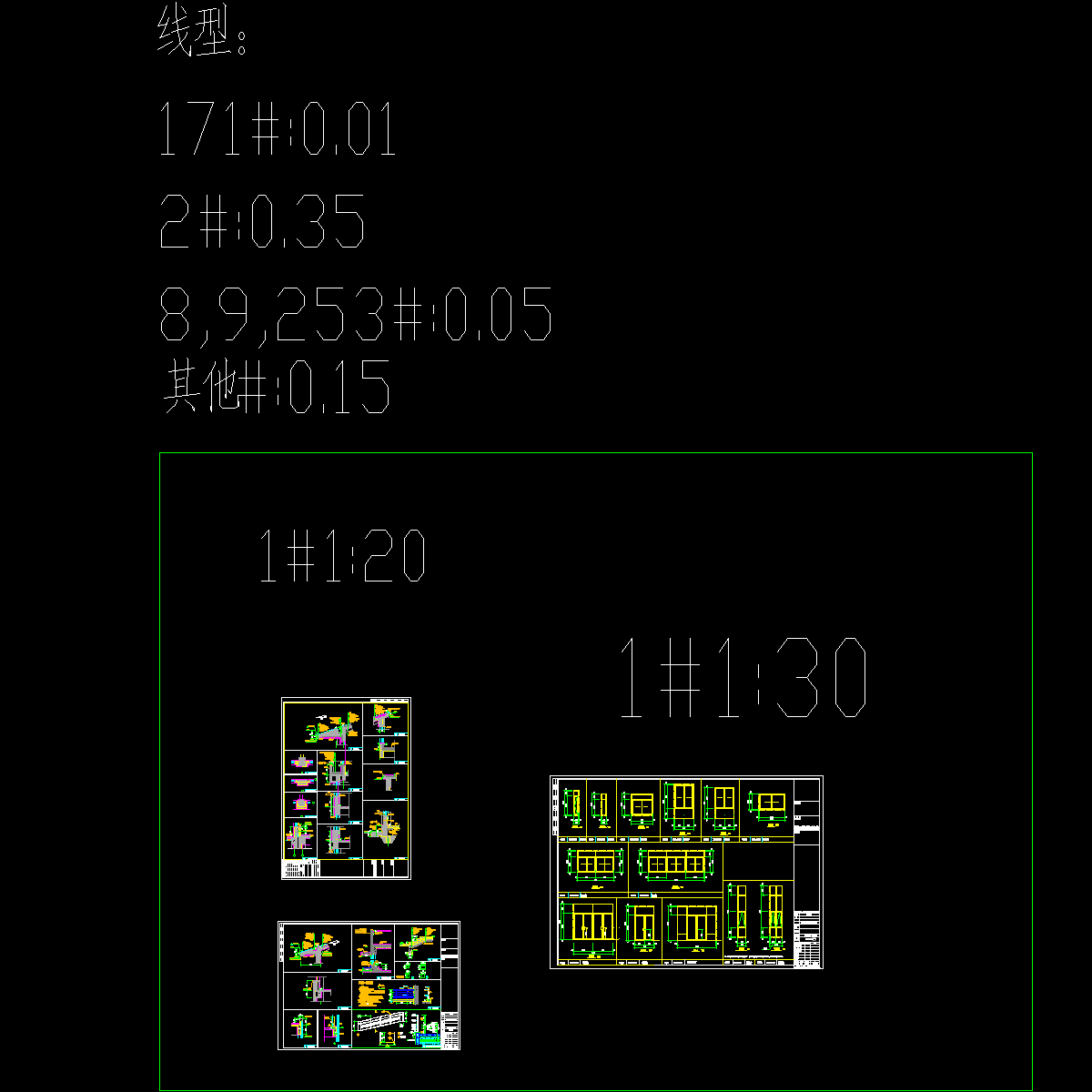

  • 1号教学楼-节点详图.dwg
    1号教学楼-节点详图.dwg

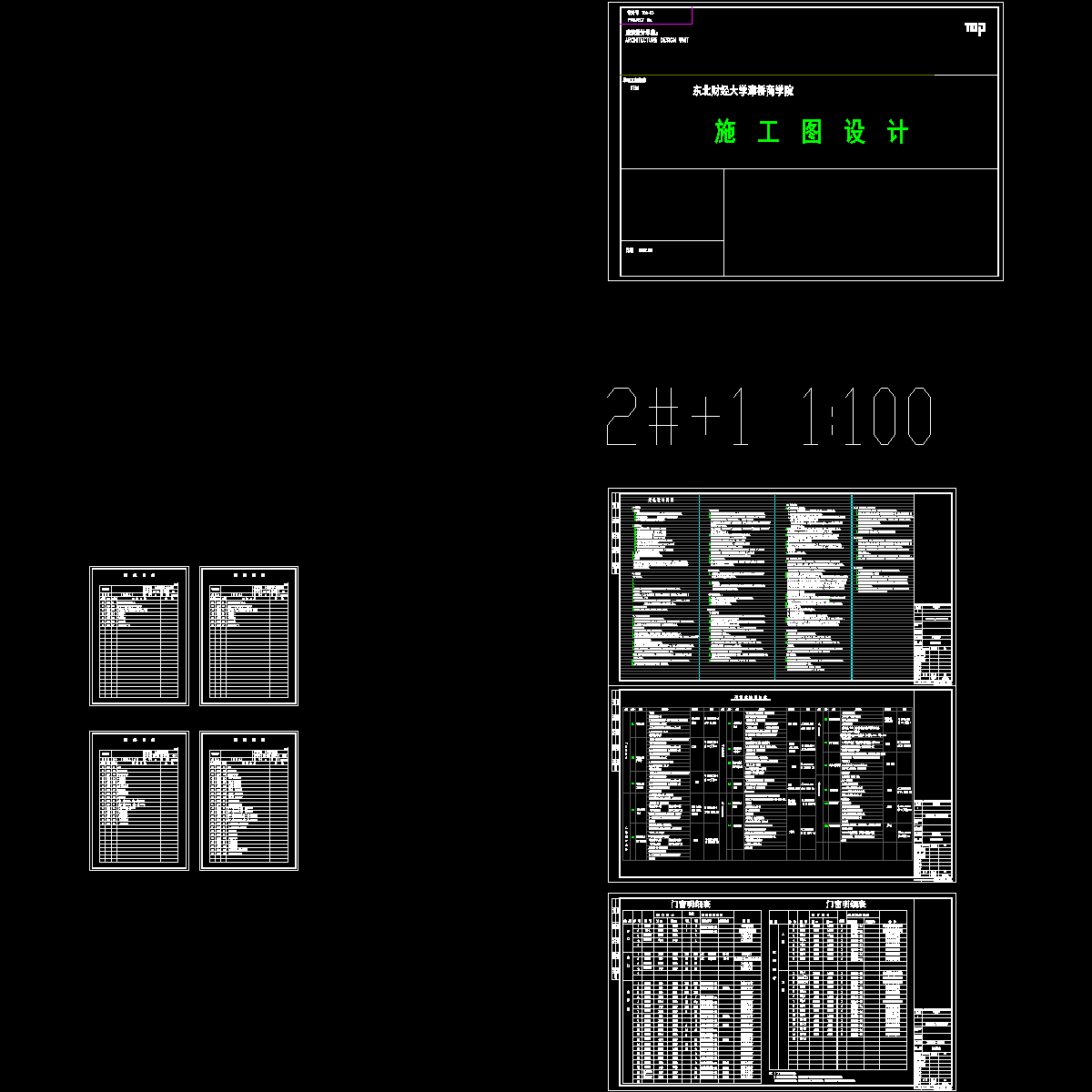

  • 1号教学楼-设计说明.dwg
    1号教学楼-设计说明.dwg
  • 1号教学楼-平立剖.dwg
    1号教学楼-平立剖.dwg
以上是部分截图,请下载附件后查看完整高清内容
