25米跨纸箱厂仓库CAD施工图纸

附件详情

天津某25米跨纸箱厂仓库图纸
该资料为:天津某25米跨纸箱厂仓库图纸
该资料柱距7.50米,跨度向总长24.50米,承重结构为门式刚架
基本风压:0.500kN/平方米
基本雪压:0.400kN/平方米
抗震设防烈度:7度
该资料包含:
建筑平面图、立面图、剖面图、 结构设计说明 、基础施工图、锚栓平面图、结构平面图、刚架立面图、刚架梁施工图、刚架柱施工图、墙梁施工图、屋面 结构施工图 、柱间支撑施工图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 仓库施工图纸 - 1
    仓库施工图纸 - 1
  • 仓库施工图纸 - 2
    仓库施工图纸 - 2

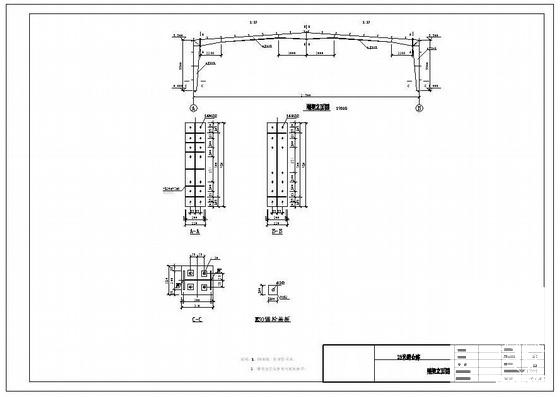

  • 仓库施工图纸 - 3
    仓库施工图纸 - 3

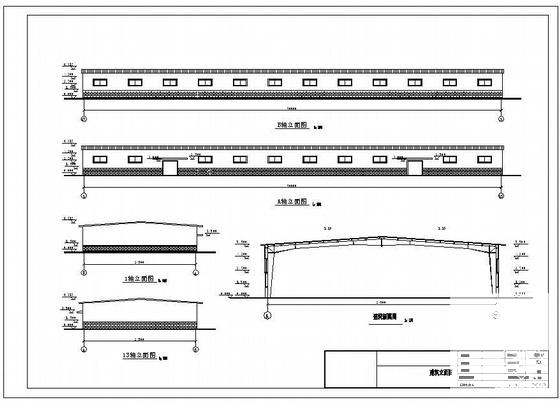

  • 仓库施工图纸 - 4
    仓库施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
