体育中心工程模板施工方案_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,楼板,剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:支撑架
  • 编制时间:近代年年
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等

附件详情

  • 1.编制依据第2页
  • 2.项目概要第2页
  • 3.施工的难点和重点第2页
  • 4.对点重、难点采取的措施第3页
  • 5.构造要求第3页
  • 6.模板加工第7页
  • 7.模板安装第7页
  • 8.模板拆除第8页
  • 9.技术保证措施第8页
  • 10.模板验收第12页
  • 11.安全技术措施第13页
  • 12.模板、支撑架计算书第18页

附件详情

内容介绍:
该项目模板体系决定采用木模体系,普通扣件式钢管 脚手架 支撑。木模为18mm厚九层板(用于梁、柱)和12mm厚七层板(用于板)。钢管为Φ48×3.5,背枋为40×90mm的木枋。柱支撑时用Φ12的高强丝杆,梁采用Φ12的自加工丝杆。
施工的难点和重点
1.径向框架大梁重量大,支撑体系的确定是一大难点。
2.斜大梁是斜向构件,浇筑混凝土时,其混凝土自身将对斜构件的下部产生较大的水平推力,如何解决其模板支撑体系是本方案确定的一个难点。
3.根据设计要求,斜梁和看台同时浇筑,如何确保支撑体系的整体稳定是该项目支模搭设的又一大难点。
地面未浇筑混凝土垫层,支撑架大部分落在回填土上,如何保证架体安全是一大重点。

附图:

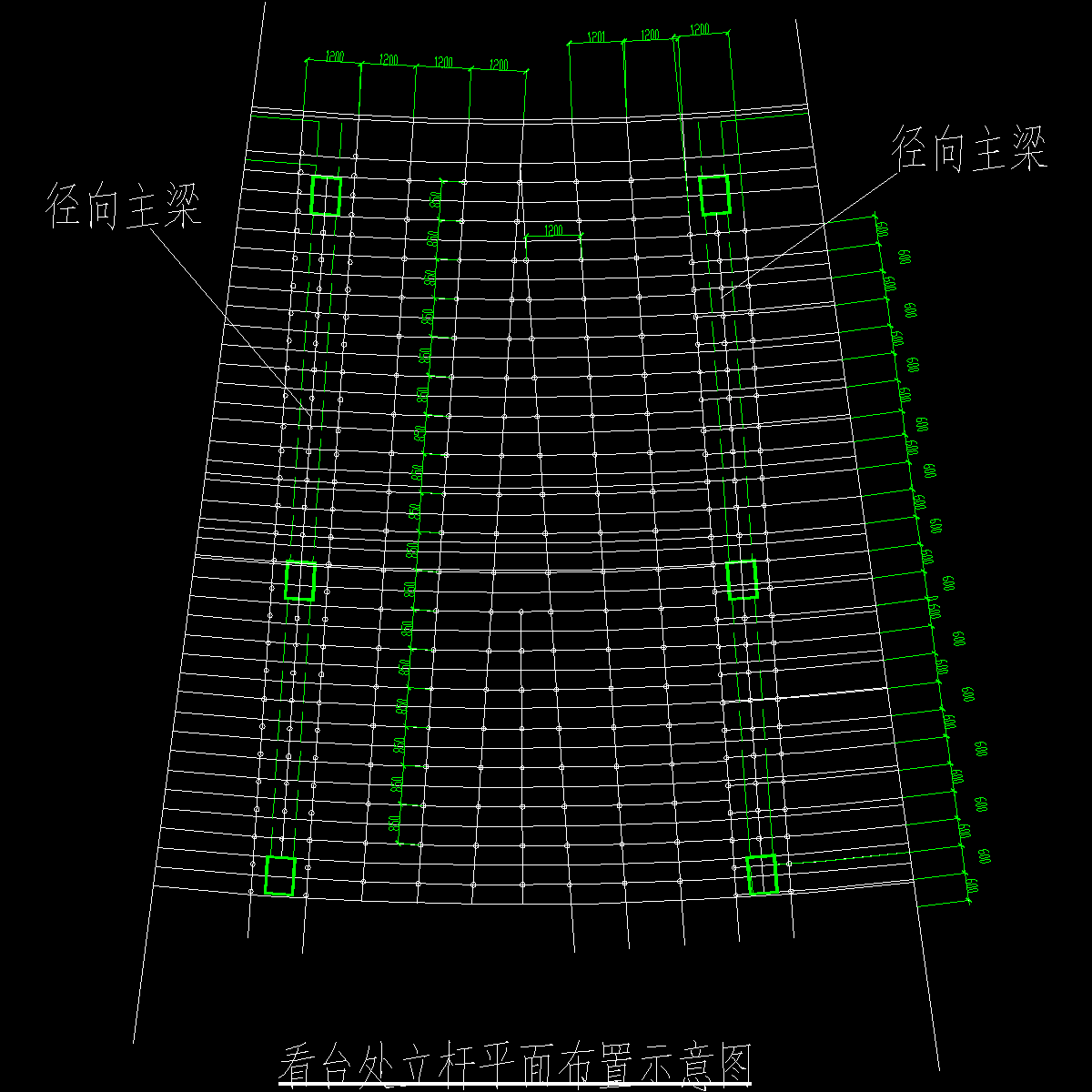

立杆布置图
墙柱模板构造图

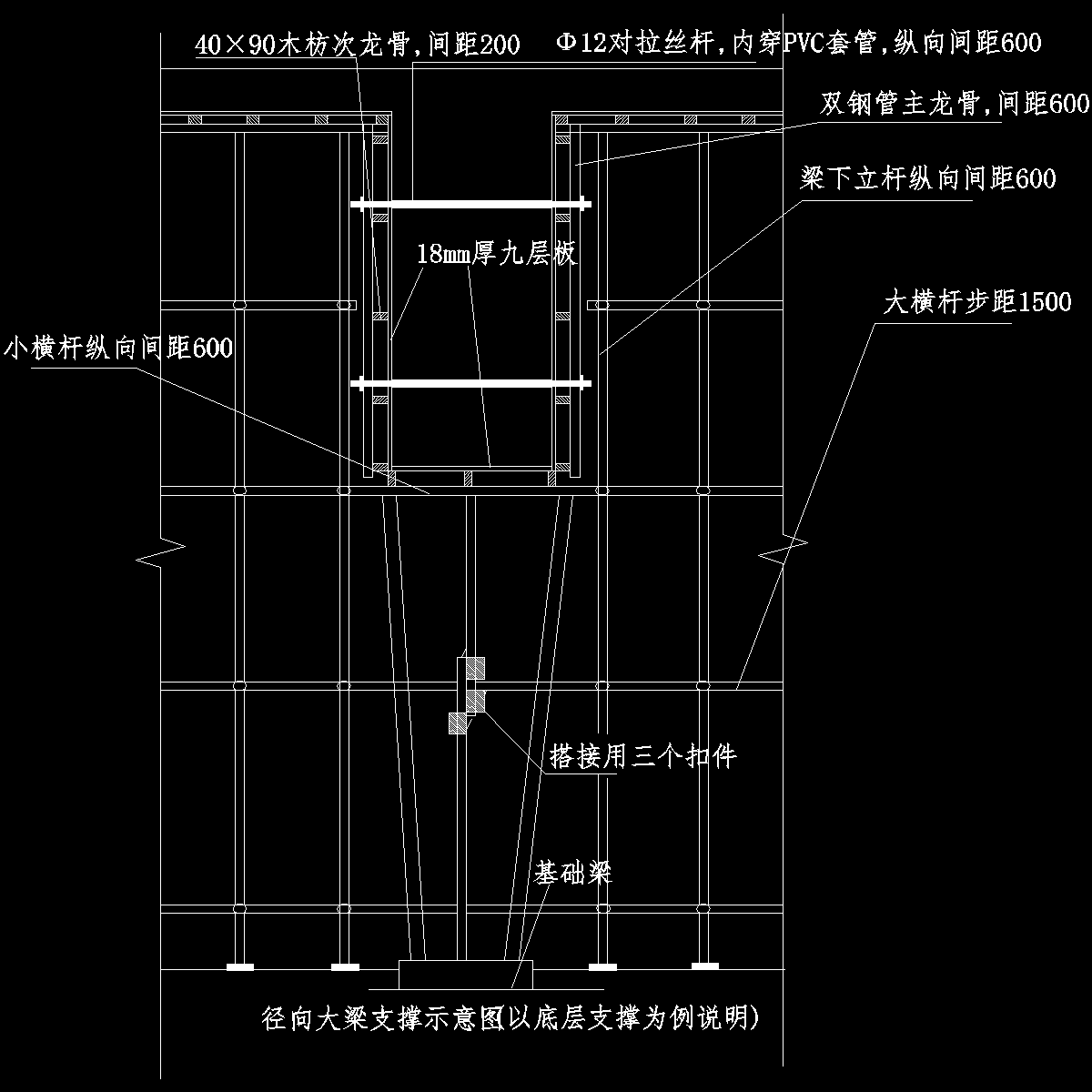

径向大梁支撑示意图
……
共31页 编制于近代年

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 1.dwg
    1.dwg
  • 立杆布置图.dwg
    立杆布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
