10kV电力排管土建施工CAD图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 参考图纸:10张

附件详情

该项目为10kV电力排管工程。该项目排管位于道路南侧绿化带内,距道路中心线36.5m处,主排管(非过路)采用24、18孔;手孔井设置在道路北侧红线外1m处,工井与手孔井联系排管采用2X3孔;各道路交口均设三通、四通工作井,道路交口处过路排管、沟通排管为3X6、4X6孔,以便电缆在道路交口沟通;每隔150-200m设1处过路排管,过路排管采用2X3孔。

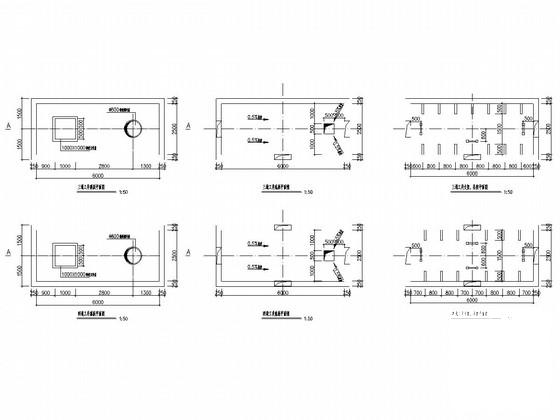

该资料包含:施工设计说明,Ⅰ、Ⅱ型电缆工作井平面、剖面图,工井埋件及支架详图,排管与工井连接做法及予埋件详图,排管断面图,手孔井结构图,排管断面图等共计10张图。

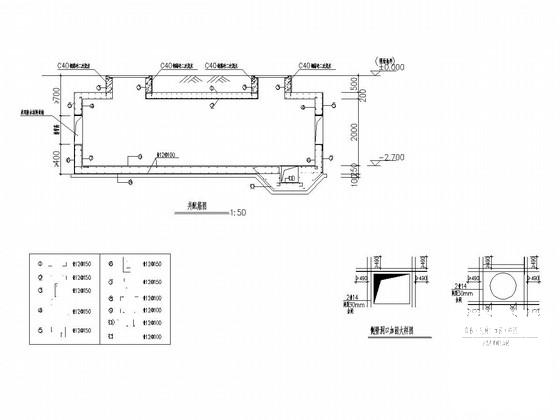

Ⅰ型电缆工作井配筋图

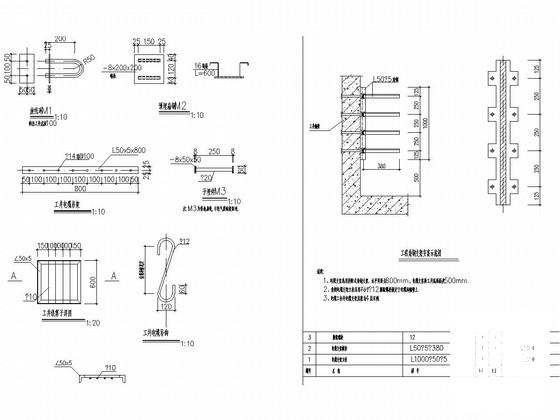

工井埋件及支架详图

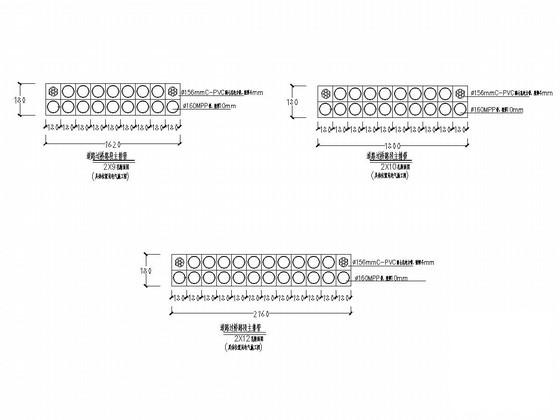

排管断面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 土建施工图纸 - 1
    土建施工图纸 - 1
  • 土建施工图纸 - 2
    土建施工图纸 - 2
  • 土建施工图纸 - 3
    土建施工图纸 - 3
  • 土建施工图纸 - 4
    土建施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
