国际商务大厦给排水CAD大样图

附件详情

  • 人防水施3-1 战时给水排水说明、口部给水排水大样
  • 人防水施3-2 战时给排水平面
  • 人防水施3-3 战时给排水系统
  • 水施27-1 设计说明、施工说明
  • 水施27-2 室外消防管道 平面布置图
  • 水施27-3 地下室给排水平面图
  • 水施27-4 一层给排水管道平面图
  • 水施27-5 一层给排水平面图
  • 水施27-6 二层给排水平面图
  • 水施27-7 三层给排水平面图
  • 水施27-8 三层顶给排水管道平面图
  • 水施27-9 二层厨房给排水平面图、四~五公寓厨房给排水平面大样图
  • 四~十六层客房、公寓卫生间给排水平面大样图
  • 水施27-10 四、五层给排水平面图
  • 水施27-11 六、七层给排水平面图
  • 水施27-12 七层顶给排水管道平面图
  • 水施27-13 八~十一层给排水平面图
  • 水施27-14 十二、十三层给排水平面图
  • 水施27-15 十三层顶给排水管道平面图
  • 水施27-16 十四层给排水平面图
  • 水施27-17 十五、十六层给排水平面图
  • 水施27-18 十六层顶给排水管道平面图
  • 水施27-19 顶层给排水平面图
  • 水施27-20 生活冷水系统图
  • 水施27-21 生活热水系统图
  • 水施27-22 生活饮用纯水系统图
  • 水施27-23 消火栓给水系统图
  • 水施27-24 消防喷淋系统图
  • 水施27-25 排水系统图 (1)
  • 水施27-26 排水系统图 (2)
  • 水施27-27 雨水系统图

附件详情

建设工程 给排水专业包括:生活冷热水、生活饮用、雨水、消火栓给水、自动喷洒灭火系统。
建筑概况:
地下为变配电、空调机房、消防水池、泵房、停车场(人防按照《人民防空地下室设计规范》进行设计,由人防专业设计院设计)。一层为客房营业接待大厅、商务办公、接待大厅、信息服务中心、商业金融营业厅、多功能厅等;二层主要为餐厅、厨房;三层主要为洗浴、娱乐;四、五层为客房及辅助用房;六、七层为公寓及辅助用房;十一至十六层为商务办公及辅助用房;十七层为电梯用房和设备房。
生活冷水系统:
1、生活冷水用水量 210t/d。
2、室内生活冷水系统划分:
一至三层由市政管网直接供给;四至顶层由生活给水加压给水设备供给:四至七层为低区;八至顶层为高区。

以下是附件的其中一部分截图,共4张,您也可以 点击这里 搜索更多您想要的资源

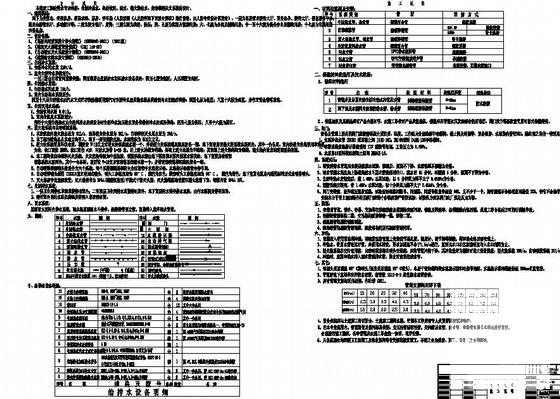

  • 第 1 张图
    第 1 张图

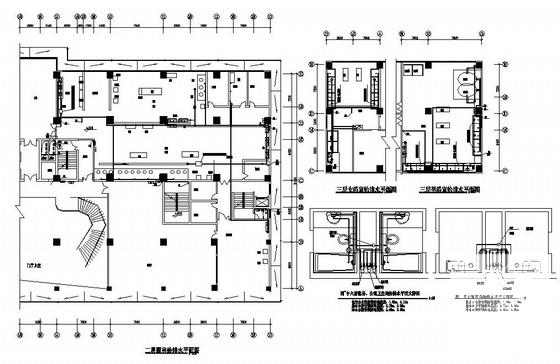

  • 第 2 张图
    第 2 张图

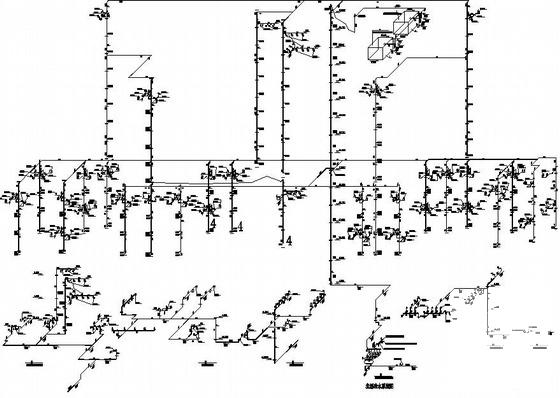

  • 第 3 张图
    第 3 张图

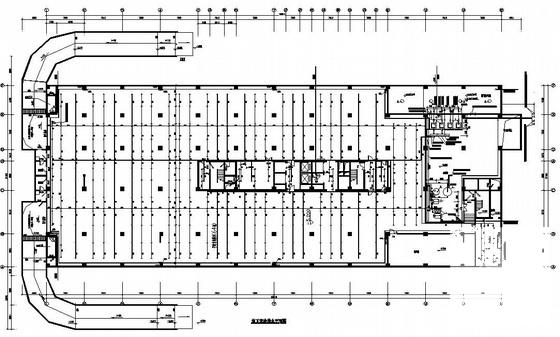

  • 第 4 张图
    第 4 张图
以上是试看截图,请下载附件后查看完整内容
