双管桁架钢屋架建筑结构CAD图纸

附件详情

某双管桁架钢屋架建筑结构图
该资料为:某双管桁架钢屋架建筑结构图
风荷载:0.5KN/平方米(基本风压值)。
屋面活荷载:0.3KN/平方米。
地区类别:B类。
抗震设计设防烈度为7度。
该资料包含:
建筑图:
建筑设计总说明、平面图、立面图、剖面图共6张图纸。
结构图:
结构总说明、梁平法说明、桩基础平面图 、桩台大样及表、柱表、圈梁钢筋图、屋架,支撑及檩条布置平面图、钢筋结构平面图、配筋图、梁,柱立面图、钢屋架大样共13张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

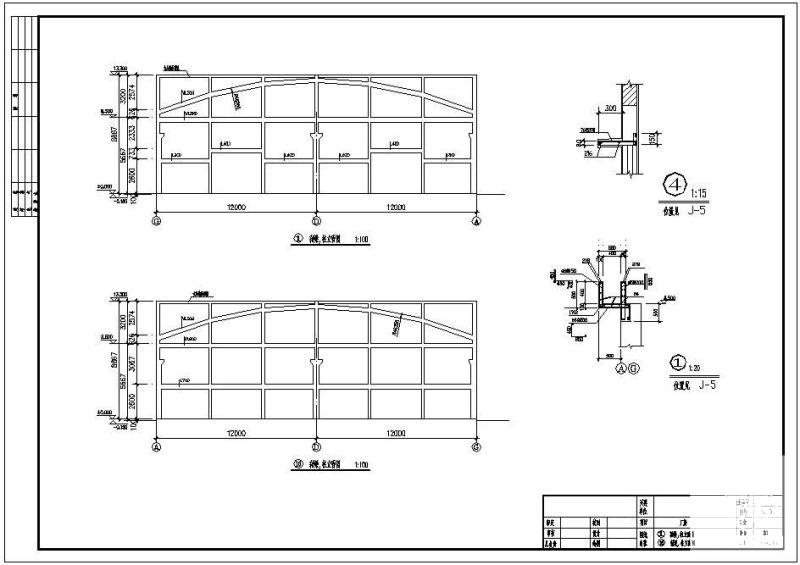

  • 桁架结构图纸 - 1
    桁架结构图纸 - 1

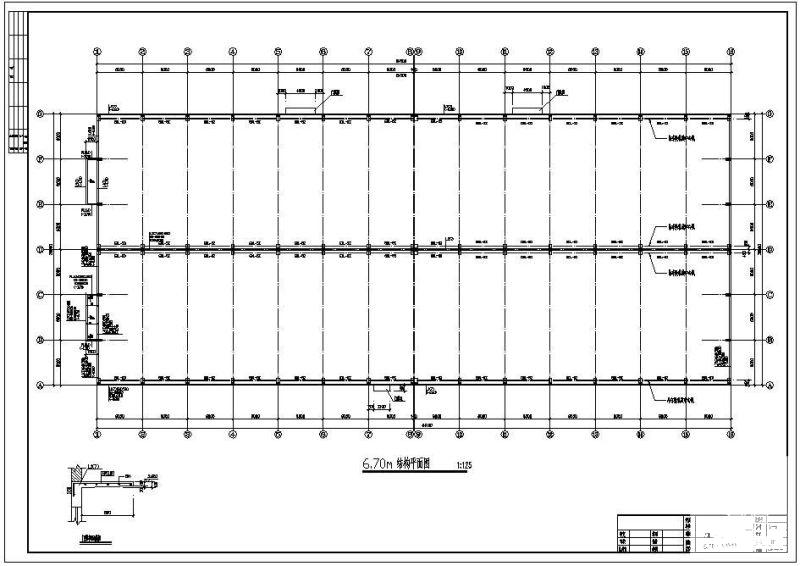

  • 桁架结构图纸 - 2
    桁架结构图纸 - 2

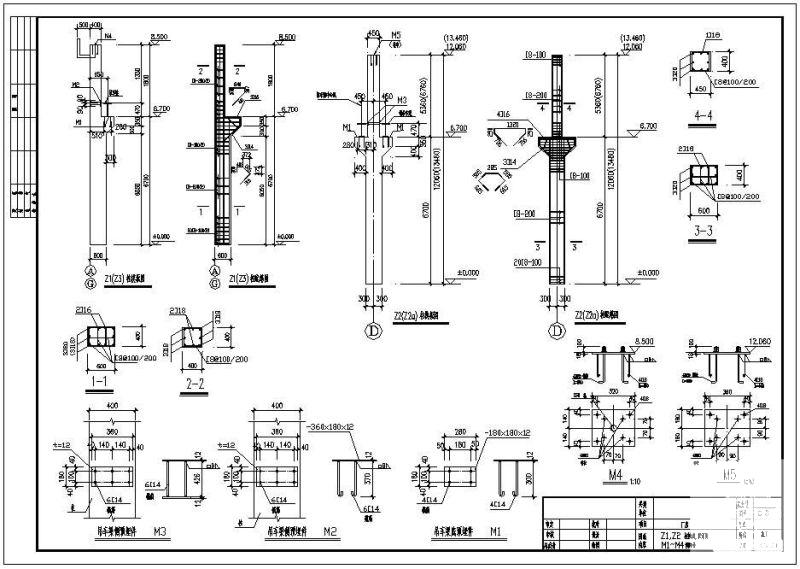

  • 桁架结构图纸 - 3
    桁架结构图纸 - 3

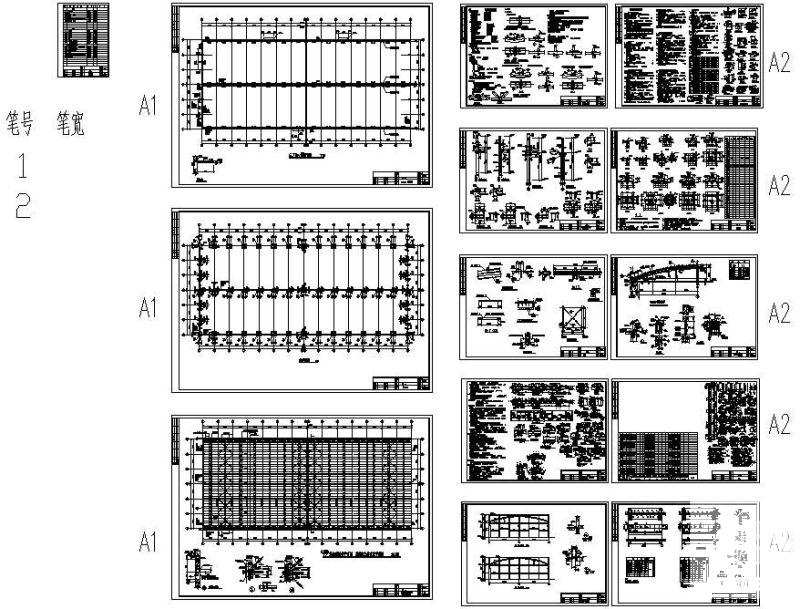

  • 桁架结构图纸 - 4
    桁架结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
