广场钢结构CAD施工大样图（网架设计说明）

附件详情

石嘴山某广场钢结构图纸
该资料为石嘴山某广场钢结构图纸
结构型式：双层平板网架结构
网架平面尺寸：20米*74米
网架厚度：0.7m
网格形式：正放四角锥
节点类型：螺栓球
支承形式：上弦钢柱点支承
排水方式：双坡，支托找坡，坡度2%

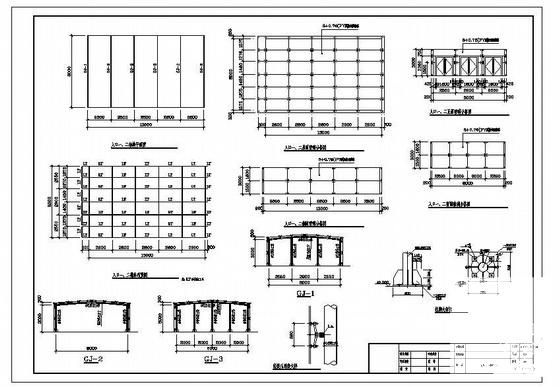

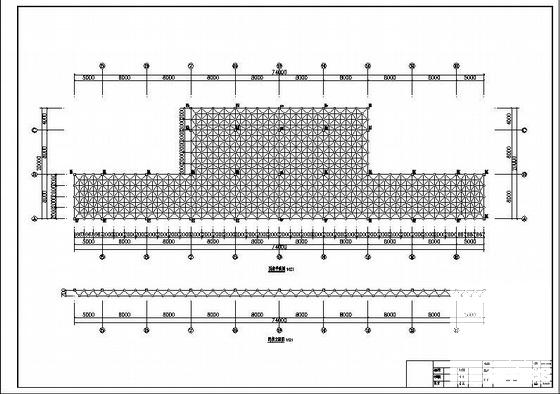

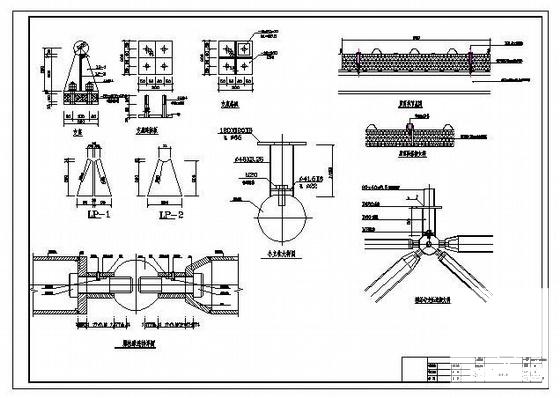

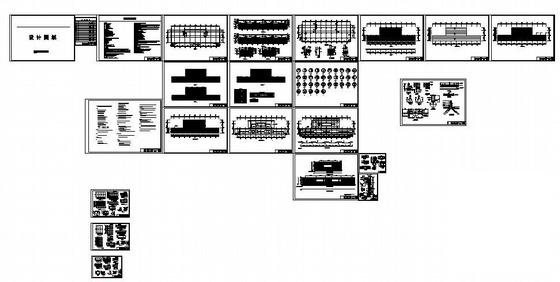

该资料包含：网架设计说明、建筑平面图、建筑立面图、钢柱柱点布置图、网架平、立面图、网架屋面檩条布置图、网架屋面板布置图、网架安装图、网架轴力图、网架几何长度图、网加材料表、网架球加工图、钢 结构设计说明 、支撑屋面飘板柱点布置图、屋面飘板投影平面尺寸图、屋面飘板结构图、屋面飘板铝塑展开平面分格图、网架节点大样图、屋面飘板节点大样图、玻璃墙节点大样、入口处结构平面图共21张图纸。
