单层混凝土柱钢梁厂房结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:混合结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某混凝土柱钢梁厂房结构设计图
该资料为:某混凝土柱钢梁厂房结构设计图
该资料包含:
钢结构设计总说明、柱平面布置图、框架梁配筋及吊车梁布置图、屋面构件布置图、车间屋面排水檐沟及山墙女儿墙构造短柱布置图、柱顶锚栓布置及钢梁 平面布置图 、柱模板图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

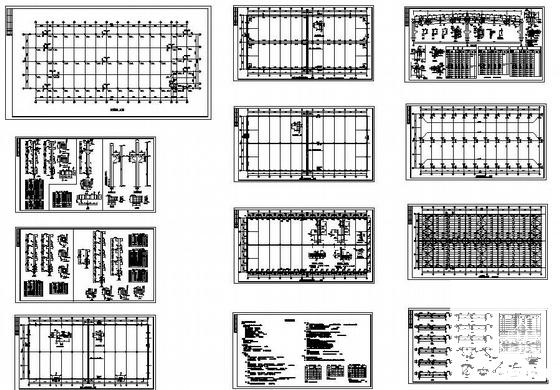

  • 混凝土厂房结构设计 - 1
    混凝土厂房结构设计 - 1

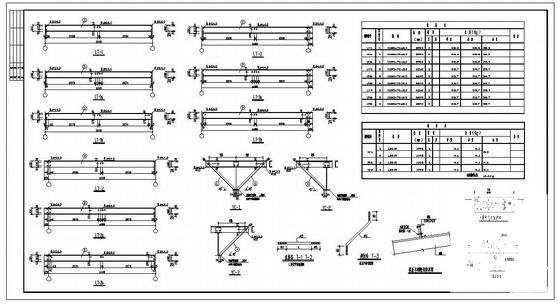

  • 混凝土厂房结构设计 - 2
    混凝土厂房结构设计 - 2

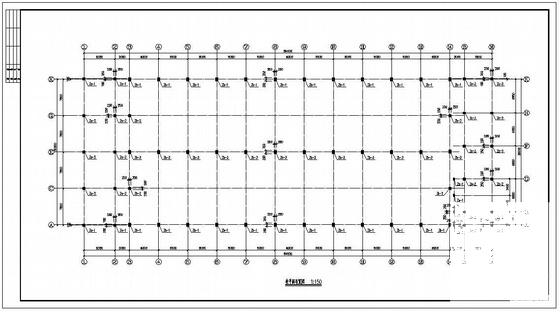

  • 混凝土厂房结构设计 - 3
    混凝土厂房结构设计 - 3

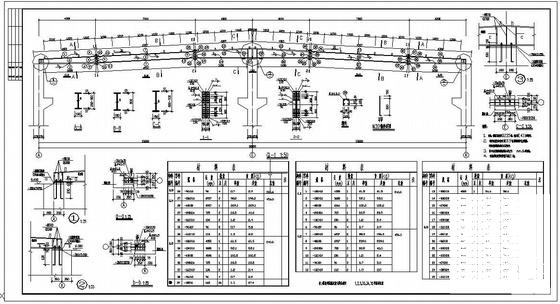

  • 混凝土厂房结构设计 - 4
    混凝土厂房结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
