商务综合楼火灾后局部加固补强维修工程施工CAD图纸

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 参考图纸:7张

附件详情

商务综合楼工程为在建商务综合楼工程,位于某市某区,建筑为框架剪力墙结构,地下2层,地上11层,总建筑面积为26533平方米。建筑高度为41.5m,,高宽比为2.24,建筑主要跨度7.2m、8.1m、6.4m、5.2m。工程结构的设计使用年限为50年。结构安全等级为二级。该工程主体结构现已完工。10月5日约17时,某商务综合楼一层D~E/(1/3)~4房间不慎发生火灾事故,造成一层D~E/(1/3)~4房间堆放的聚乙烯苯板(保温板)着火,经报警消防部门到场及时扑灭,着火具体位置为一层D~E/(1/3)~4轴线房间及周边。
该资料包含:

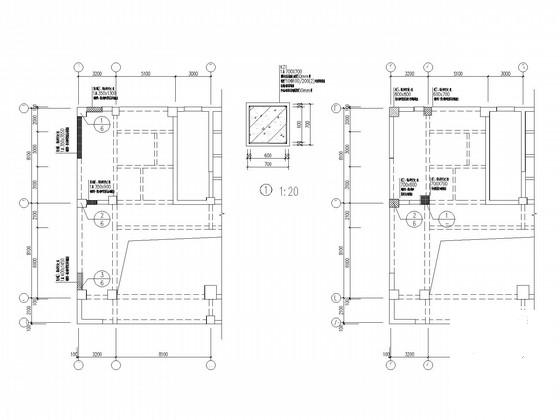

结构加固补强设计说明、墙、柱结构加固平面图、梁、板结构加固平面图、结构加固维修平面图、节点详图共7张图纸。

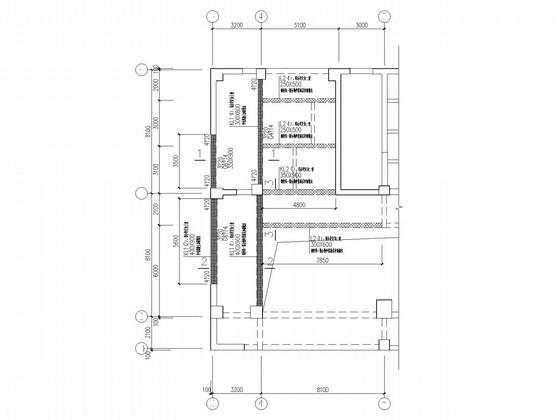

梁加固维修补强平面图

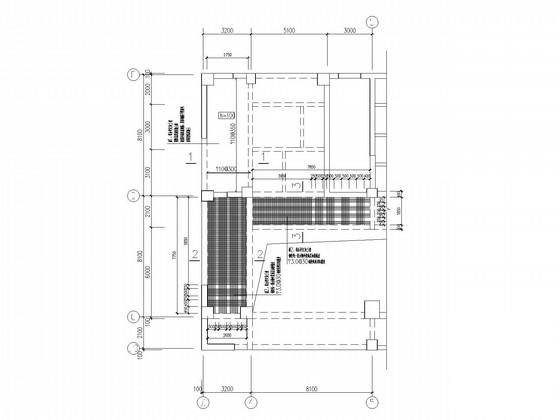

板加固维修补强平面图

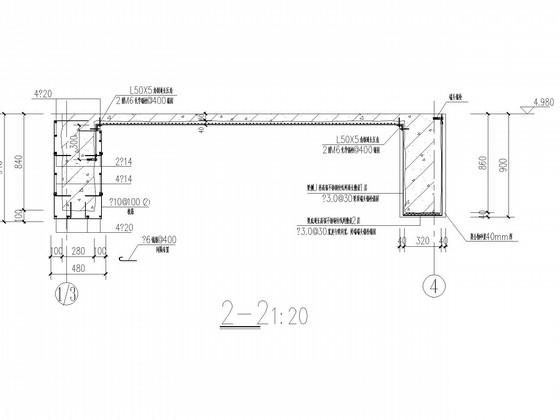

节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 补强加固工程 - 1
    补强加固工程 - 1
  • 补强加固工程 - 2
    补强加固工程 - 2
  • 补强加固工程 - 3
    补强加固工程 - 3
  • 补强加固工程 - 4
    补强加固工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
