2层生活基地室内活动中心建筑结构CAD施工图纸

  • 建筑类别:娱乐,文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

某生活基地室内活动中心建筑结构图
该资料为:某生活基地室内活动中心建筑结构图
该项目为钢框架结构,建筑位置在瓦房店市。
基本风压:0.50kN/平方米
基本雪压:0.30kN/平方米
本地区抗震设防烈度为7度
该资料包含:
建筑图:
建筑设计总说明、构造做法表、一层平面图、二层平面图、屋顶平面图、立面图、剖面图、 节点详图 、门窗表、门窗大样、 楼梯详图 共9张图纸;
结构图:
结构设计说明 、基础平面布置及配筋详图、围护墙圈梁平面布置图、钢柱平面布置图及定位、GJ图、二层楼面构件平面布置图、屋面构件平面布置图、柱间支撑布置图、屋面檩条 平面布置图 、二层楼面平面配筋图、柱间支撑详图、楼梯详图。
暖通图:
采暖设计说明.图例.资料目录、一层采暖平面图、二层采暖平面图、采暖系统图共4张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

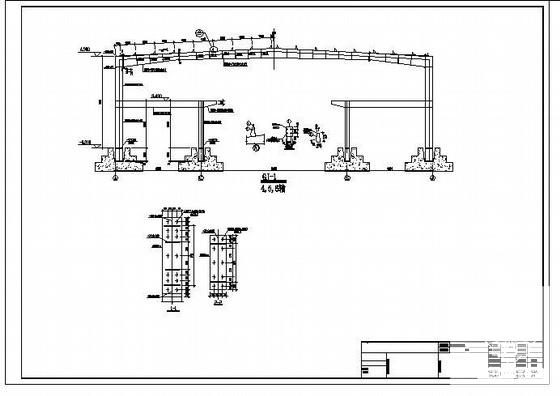

  • 中心建筑施工图 - 1
    中心建筑施工图 - 1

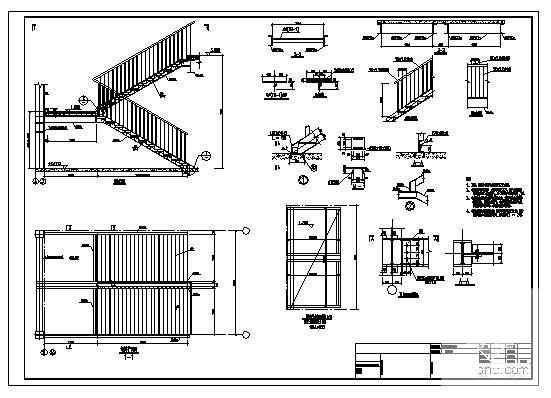

  • 中心建筑施工图 - 2
    中心建筑施工图 - 2

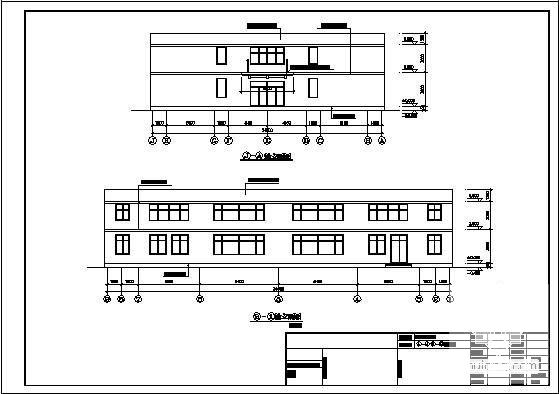

  • 中心建筑施工图 - 3
    中心建筑施工图 - 3

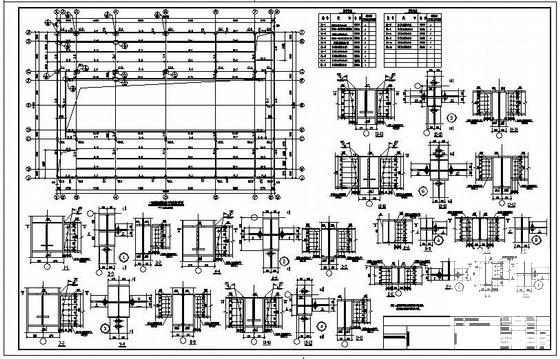

  • 中心建筑施工图 - 4
    中心建筑施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
