33562平米小区地下车库消防平面CAD图纸及系统CAD图纸

附件详情

四川某小区地下车库 消防系统 平面图及系统图,地下室建筑面积33562.4m2,可停车882辆。
1.各个户型给水立管系统图详户型给水系统图。
2.所有管道穿越地下室外墙或顶板均应设防水套管,做法详首页安装说明。
3.生活给水系统中低区横干管部分分别参见以上两个系统施工。

图纸主要包括地下室给排水消防平面图、地下室自喷平面图、消火栓系统展开图、生活给水中高区横干管系统展开图、自动喷淋横干管系统展开图及部分 节点详图 等,共4张图纸。

2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

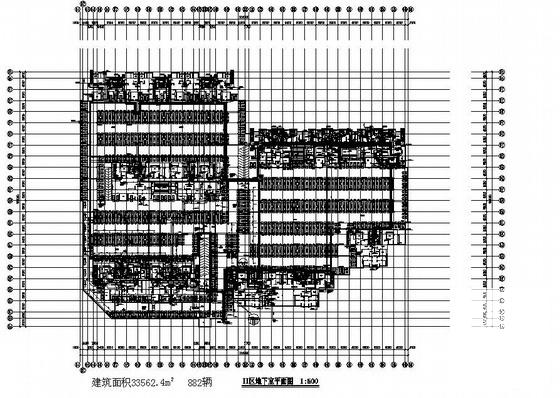

  • 小区地下车库图纸 - 1
    小区地下车库图纸 - 1
  • 小区地下车库图纸 - 2
    小区地下车库图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
