10层框架剪力墙住宅楼结构设计CAD施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明,桩位平面布置图、承台及拉梁布置图,承台大样图,柱 平面布置图 ,剪力墙墙身大样图,楼面结构平面布置及板配筋图,楼面梁配筋图,楼梯间屋面梁配筋图及 节点详图 ,楼梯结构图等以及建筑图纸


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

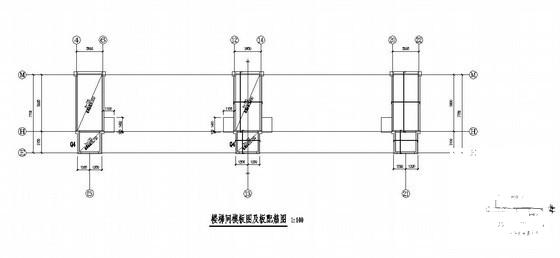

  • 框架剪力墙结构设计 - 1
    框架剪力墙结构设计 - 1

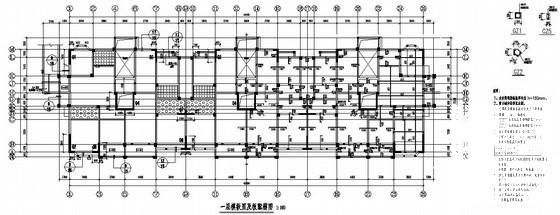

  • 框架剪力墙结构设计 - 2
    框架剪力墙结构设计 - 2

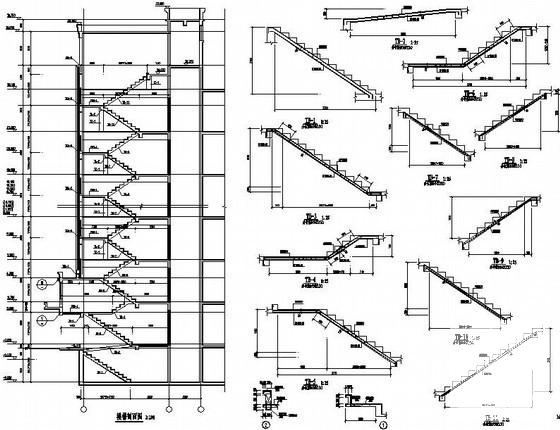

  • 框架剪力墙结构设计 - 3
    框架剪力墙结构设计 - 3

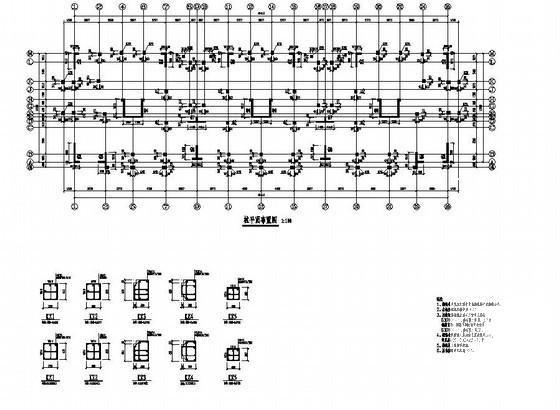

  • 框架剪力墙结构设计 - 4
    框架剪力墙结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
