5层温泉度假村空调设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:全水系统
  • 水系统:异程式
  • 送风方式:散流器送风

附件详情

  • 暖通设计施工说明及材料表
  • 空调风管平面图
  • 空调水管平面图
  • 空调水系统图
  • 卫生间通风平面图

附件详情

该项目为某旅游度假接待中,地上五层。设计对接待中心进行了舒适性空调设计。空调系统夏季供回水温度为7°C/12°C,冬季为60°C/55°C。空调冷热水由空调机房集、分水器引入。接待中心空调水系统为异程式水系统。大空间的房间采用吊柜式空调机接风管的送风形式,小空间的房间采用卧式暗装风机盘接风管的送风形式,均为上送下回风。排烟方式均采用自然排烟。
,图纸共13张。

水系统图

风管平面图

设计施工图

水管平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

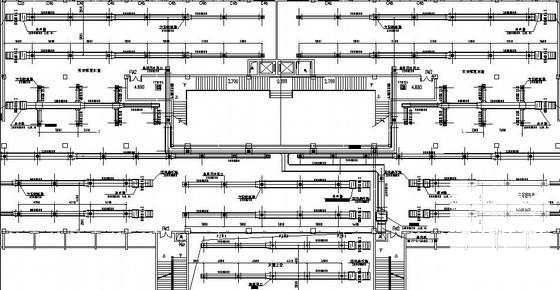

  • 度假村空调设计 - 1
    度假村空调设计 - 1

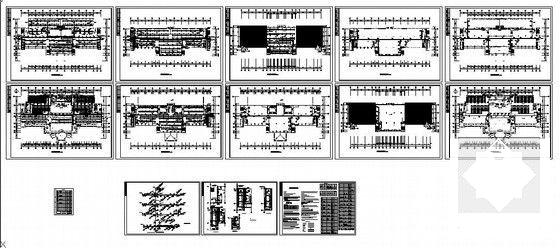

  • 度假村空调设计 - 2
    度假村空调设计 - 2

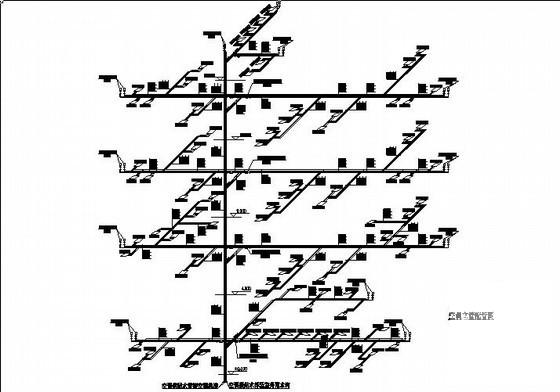

  • 度假村空调设计 - 3
    度假村空调设计 - 3

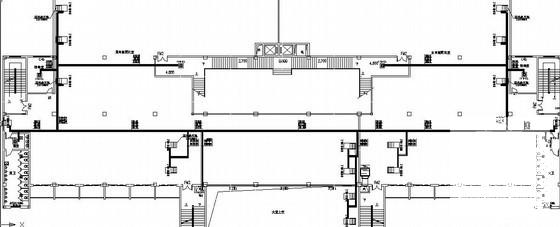

  • 度假村空调设计 - 4
    度假村空调设计 - 4

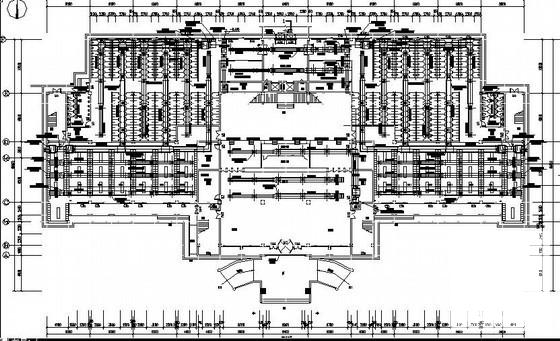

  • 度假村空调设计 - 5
    度假村空调设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
