12层地下2层框剪结构大厦结构设计施工CAD图纸

附件详情

石家庄某大厦结构施工图
该资料为：石家庄某大厦结构施工图
该项目位于石家庄，地下一层为汽车库,地下二层战时为六级人防二等人员掩蔽所,平时为汽车库。地上一、二、三层为商店，四层至十二层为住宅.建筑高度:40.40米,结构主体采用框-剪结构体系，框架抗震等级为三级，剪力墙抗震等级为二级建筑抗震设防类别为丙类，结构安全等级为二级，该项目基础采用钢筋砼筏板基础，地基基础设计等级为乙级。
基本风压：0.35kN/平方米，基本雪压：0.30kN/平方米，标准冻深0.6m ，地面粗糙度为C类。
本地区抗震设防烈度为7度
该资料包含：

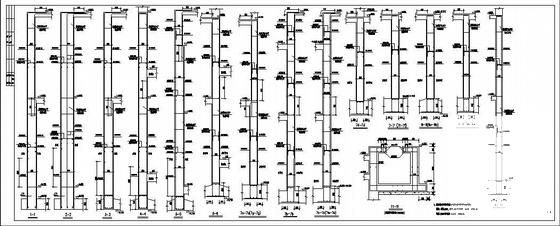

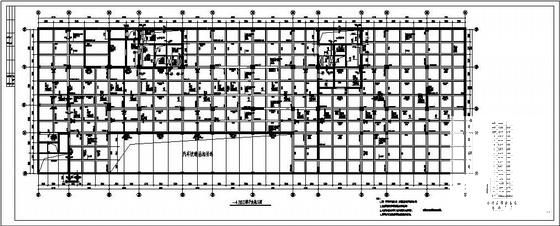

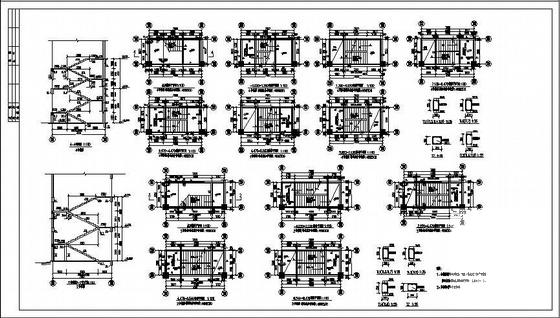

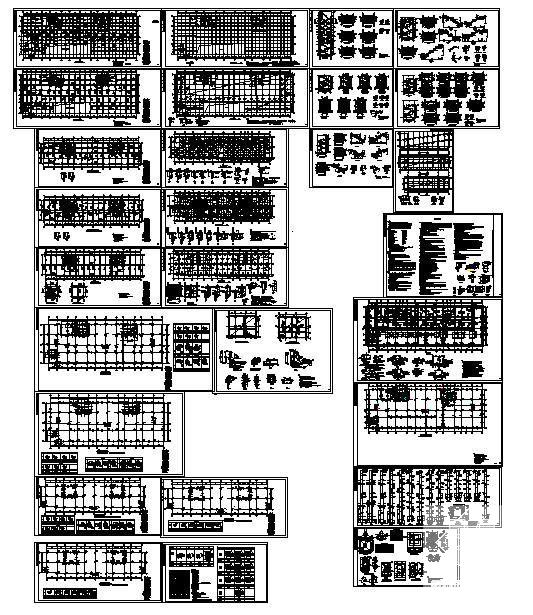

结构设计总说明、基础平面图、基础详图、地下二层墙、柱定位及设备留洞图、坡道板配筋图、坡道剖面图、梁平法施工图、柱平面布置及配筋、剪力墙、柱平法施工图、剪力墙及柱配筋表、各层结构平面图、大屋顶板结构平面图、消防水池底板配筋、水池外墙剖面、池壁角部配筋大样、 楼梯详图 共28张图纸。
