网架结构体育馆建筑结构设计施工CAD图纸

附件详情

遵义某体育馆网架建筑结构图
该资料为：遵义某体育馆网架建筑结构图
抗震设防烈度为6度
地区基本风压为0.3KN/平方米
地区基本雪压为0.15KN/平方米
该项目钢网架为（网架类型）正放四角锥型，网架支承条件为上弦柱点支承，支承采用平板压力支座，支座支承在下部结构的混凝柱头上。网架采用空间桁架位移法进行内力计算，节点采用铰接节点模型，设计计算网架最大挠度为65mm。
该资料包含：
建筑图：

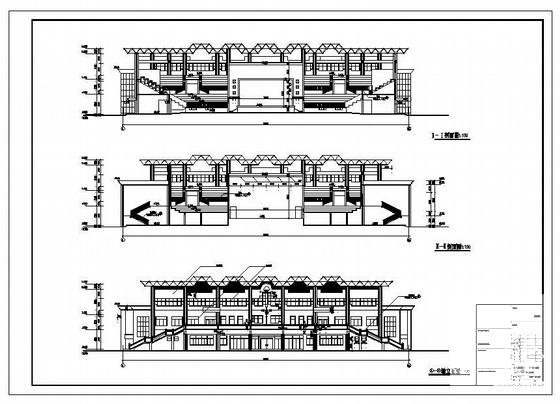

设计说明书、建筑节能设计说明、门窗表、平面图、屋顶层平面图、立面图、剖面图共9张图纸；
结构图：

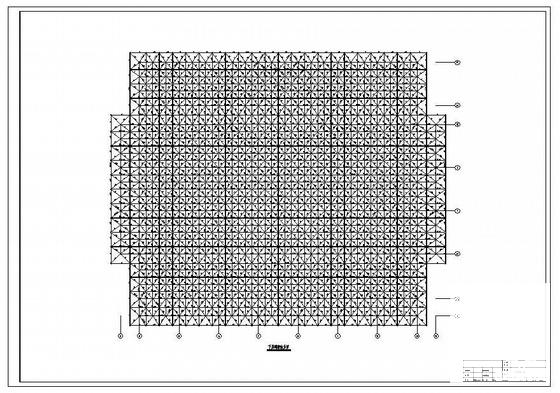

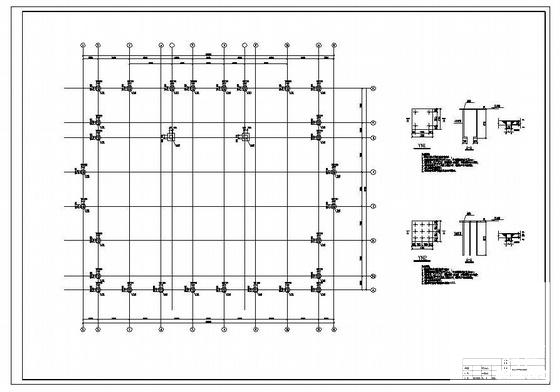

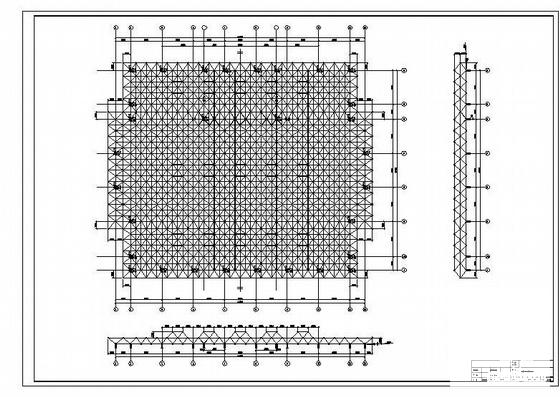

网架设计说明、网架平面布置图、下层网架安装图、上层网架安装图、下层网架内力图、上层网架内力图、网架材料表、网架螺栓球加工示意图、预埋件 平面布置图 、网架支座加工图共10张图纸。
