3层框架结构会议中心结构CAD施工图纸(桩基础)

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

鄂州某会议中心结构图
该资料为:鄂州某会议中心结构图
该项目共七层,上部结构体系:现浇钢筋混凝土框架结构。
基本风压:0.35kN/平方米,地面粗糙度:B类,风载体型系数:1.3
基本雪压:0.35kN/平方米。
基础型式:人工挖孔桩。
该资料包含:
结构设计说明 、承台定位图、桩定位图、桩基详图、桩基施工说明、柱配筋图、柱配筋表、 楼梯详图 、坡屋面房屋有关构造详图、基础梁配筋图、二层梁配筋图、三层梁配筋图、屋顶梁配筋图、小屋顶结构平面图、小屋顶梁配筋图、二层结构平面图、三层结构平面图、屋顶结构平面图共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

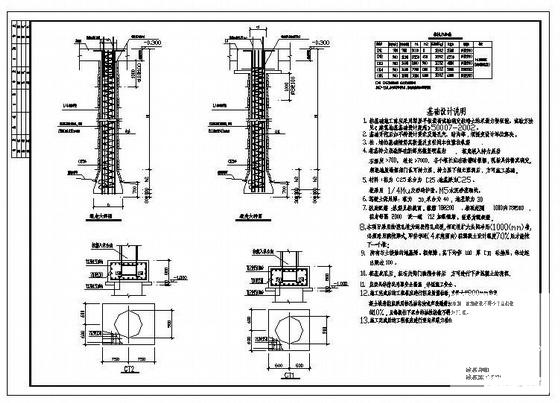

  • 会议中心施工图 - 1
    会议中心施工图 - 1

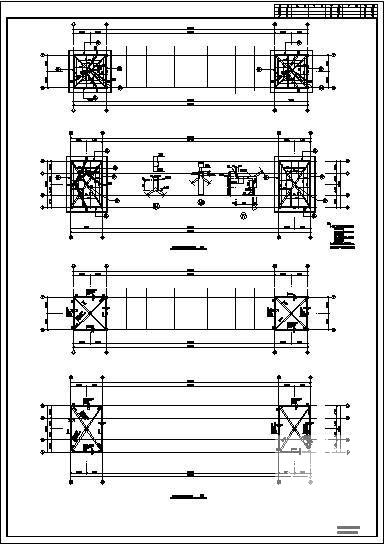

  • 会议中心施工图 - 2
    会议中心施工图 - 2

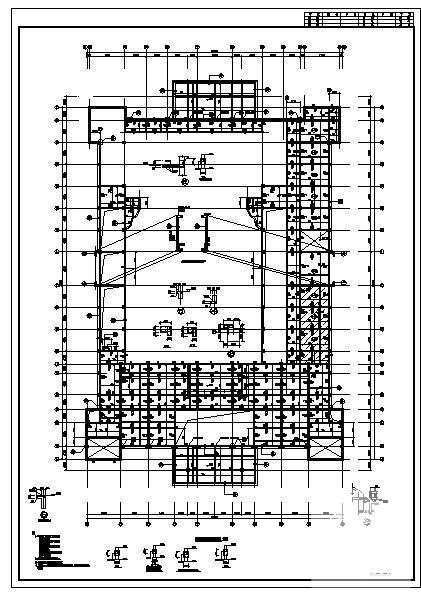

  • 会议中心施工图 - 3
    会议中心施工图 - 3

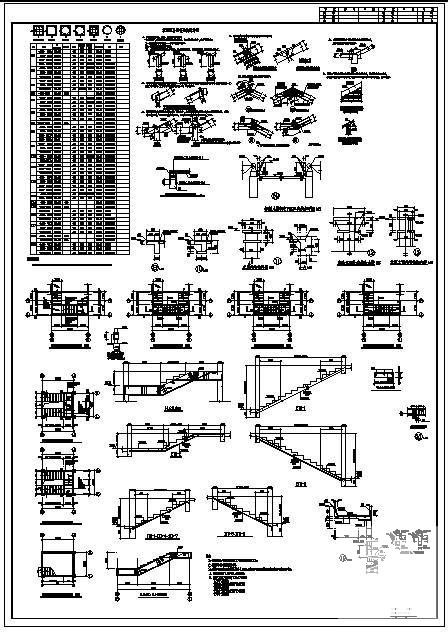

  • 会议中心施工图 - 4
    会议中心施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
