淀粉厂污水处理站工艺全套CAD施工图纸

  • 设计内容:工业污废水处理站
  • 规模:5万吨以下
  • 设计阶段:施工图设计
  • 出图日期:2009

附件详情

工艺流程简介
来自车间的生产污水流入集水池,集水池内有提升泵,在集水池内污水的去向分为两部分,正常的生产污水由提升泵打入絮凝反应池,含有硫酸钠废水打入硫酸钠水池。由硫酸钠投加泵根据厌氧反应器的水质要求逐步投入调节池。絮凝反应池内投加入碱、混凝剂、以及还原剂,使废水中的胶体形成易于沉淀的矾花,(当污水中含有氧化剂时才投加还原剂)生产污水在絮凝池内充分反应进入初沉池。初沉池内设有斜板,絮凝体沿斜板沉淀,上清液流入调节池,污泥排入污泥池。调节池内有蒸汽管,若来水温度较低,可以打开蒸汽阀门加温。污水从调节池流入投配池,调整PH值后由投配池内的近水泵提升进入厌氧反应器。厌氧反应器内有大量的厌氧菌。厌氧菌将有机物分解转化为沼气排放。经过厌氧降解污水流入中间沉淀池,上清液流入好氧反应池,污泥从底部进入污泥池。好氧池内有大量的好氧菌,通过鼓风机提供氧气。好氧菌将污水中的有机物充分分解,达到国家规定排放标准。为防止水中磷的含量超标,在好氧池前端投入除磷药剂。经好氧处理的水流入二沉池。上清液达标排放。污泥进入污泥池。由初沉池、厌氧反应器、中间沉淀池、二沉池产生的污泥进入污泥池后,上清液回到集水池,污泥加药后由脱水机脱水外运。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

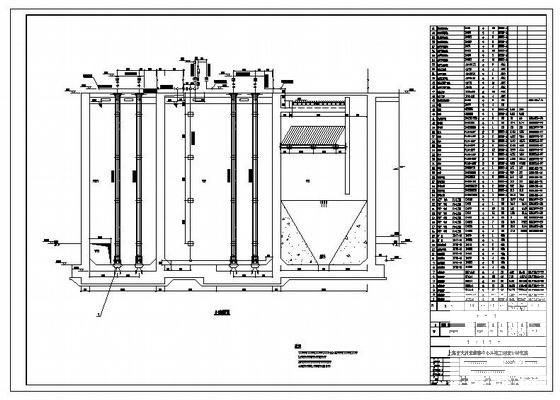

  • 淀粉污水处理工艺 - 1
    淀粉污水处理工艺 - 1

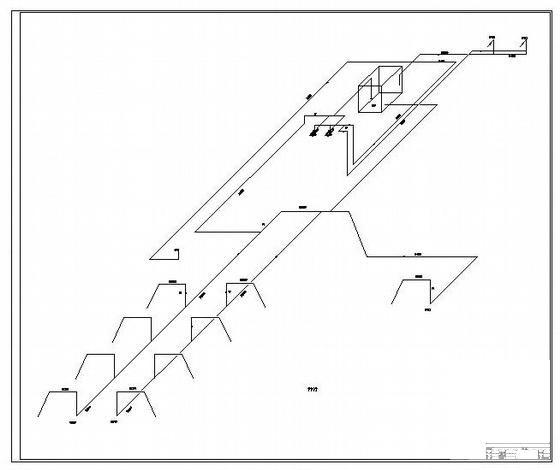

  • 淀粉污水处理工艺 - 2
    淀粉污水处理工艺 - 2

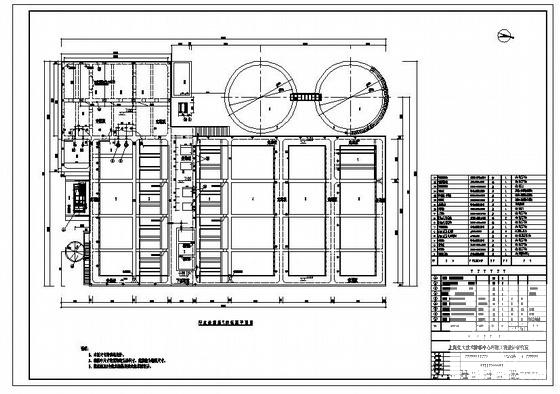

  • 淀粉污水处理工艺 - 3
    淀粉污水处理工艺 - 3

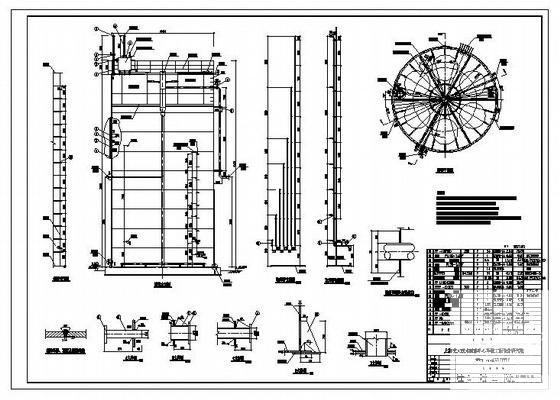

  • 淀粉污水处理工艺 - 4
    淀粉污水处理工艺 - 4
以上是部分截图,请下载附件后查看完整高清内容
