V型滤池结构改造设计施工CAD图纸(7度抗震)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:其他结构
  • 特种结构:其他结构
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目为某V型滤池的结构改造图,本单体下部为钢筋混凝土水池结构,上部为框架结构,基础采用先张法预应力混凝土管桩,7度设防。
该资料包含: 结构设计说明 、地基设计说明、桩基平面布置图、平面布置图、板配筋图、梁平法施工图、配筋 平面布置图 等共28张图纸。
分享投稿时间:近几年4月。

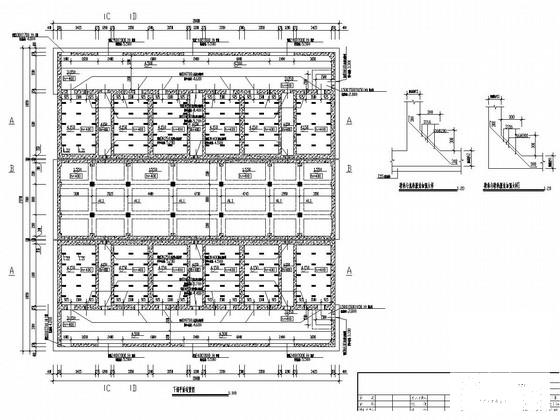

壁板配筋平面布置图

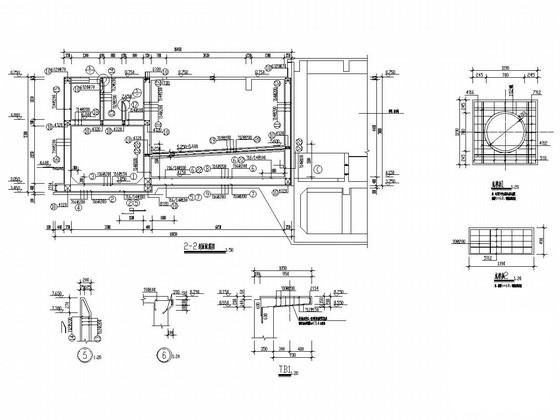

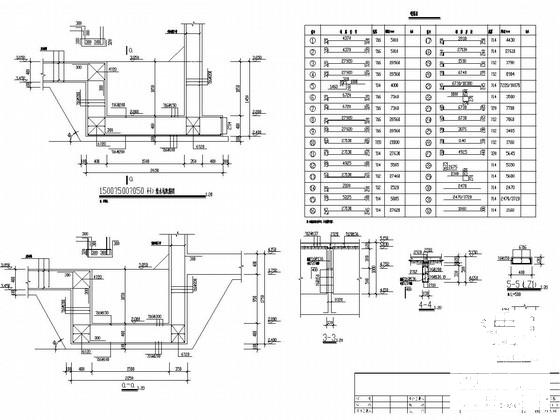

剖面配筋图

集水坑配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • V型滤池设计图纸 - 1
    V型滤池设计图纸 - 1
  • V型滤池设计图纸 - 2
    V型滤池设计图纸 - 2
  • V型滤池设计图纸 - 3
    V型滤池设计图纸 - 3
  • V型滤池设计图纸 - 4
    V型滤池设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
