游泳池大跨度梁高支模专项施工方案_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:竹胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:碗扣式
  • 模板计算书:梁模板,支撑架
  • 编制时间:近代年
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
  • 施工重点难点:32.4m大跨度梁支撑系统

附件详情

  • 一.编制依据 2
  • (一)施工图纸 2
  • (二)主要规范、规程 2
  • 二.项目概要 3
  • (一)工程总体介绍 3
  • (二)工程总体建筑概况 4
  • (三)工程总体结构概况 4
  • (四)劲性混凝土结构部分概况 5
  • 三.施工安排部署 6
  • (一)施工 进度计划 6
  • (二)施工现场 6
  • (三)劳动力组织 7
  • 四.施工准备 7
  • (一)技术准备 8
  • (二)生产准备 8
  • (1)主要机具准备 8
  • (2)主要材料准备 9
  • 五.主要施工方法 9
  • (1)32.4m大跨度梁支撑系统 10
  • (2)层高超过8m楼板支撑系统 11
  • (3)不同底板标高处支撑系统 12
  • 六.施工管理措施 12
  • (一)质量管理措施 12
  • (1)质量目标及要求 12
  • (2) 模板工程 质量管理 13
  • (二)安全管理措施 14
  • 七.计算书 16
  • (1)32.4m大跨度梁支撑系统 16
  • (2)层高超过8m楼板支撑系统 27
  • 八.附图 33

附件详情

(二)施工现场
该项目在施工区域配置一台HBT80型混凝土地泵和QTZ6516进行混凝土结构施工。
游泳池部分先进性周围高标高处楼板和柱子施工,然后施工游泳池池壁墙体,最后进行劲性梁和游泳池顶板处的混凝土结构施工。
……
【工程难点】
该项目为确保结构长城杯工程,型钢混凝土结构是该项目施工难点也是重点之一,包含了诸多困难和问题:
(1)工期紧,场地狭窄:该项目工期紧,任务重,施工现场场地狭窄,受到的限制较多。
(2)构件跨度长、施工高度高:-0.40~-2.40m标高型钢混凝土梁跨度为32.4m,其中型钢钢骨架重为18t,安装高度最大约为6.3m(梁下净空)。
(3)劲性梁跨度大,层高高,梁截面尺寸大,对模板支撑系统要求较高:劲性梁跨度32.4m,截面尺寸为900×2000mm,楼板厚度为120mm,对模板的支撑系统稳定性和承载能力提出较高的要求。
……
五.主要施工方法
劲性混凝土结构的模板工程为重点和难点:劲性梁跨度大,层高高,对模板支撑系统要求较高:7道劲性梁跨度32.4m,最大梁下净空有4道梁为6.3m;7道次梁跨度为6900~7200mm,最大梁下净空处为7.6m;楼板厚度为120mm,最大板下净空为8.18m,净空超过8m处的施工范围约为25×31.6m 范围内,对模板的支撑系统稳定性和承载能力提出较高的要求。
(1)32.4m大跨度梁支撑系统
(2)层高超过8m楼板支撑系统
(3)不同底板标高处支撑系统
……
附有CAD 平面布置图 、劲性梁平面图、劲性梁支撑图及计算书。
34页,编制于近代年6月

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

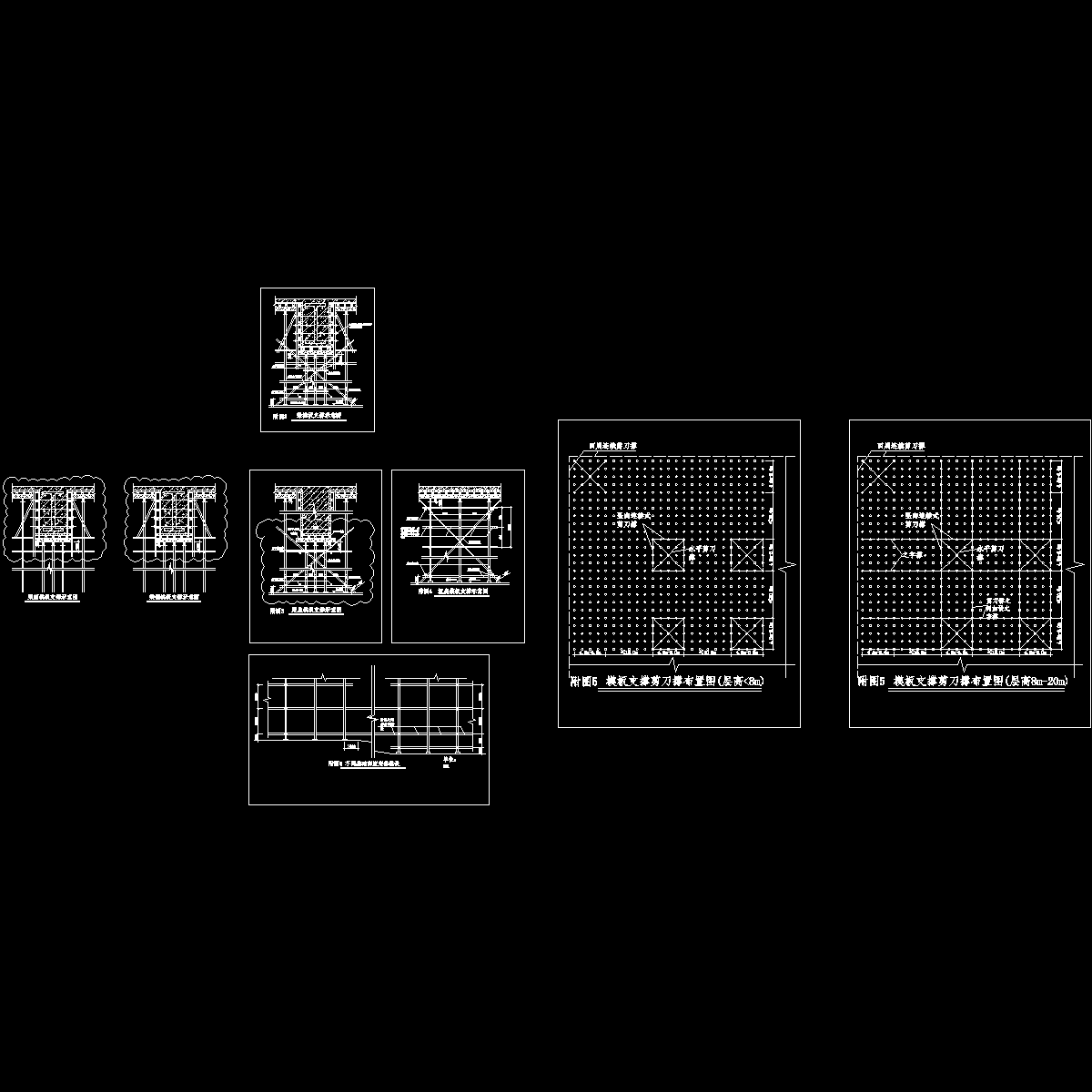

  • 劲性梁支撑.dwg
    劲性梁支撑.dwg

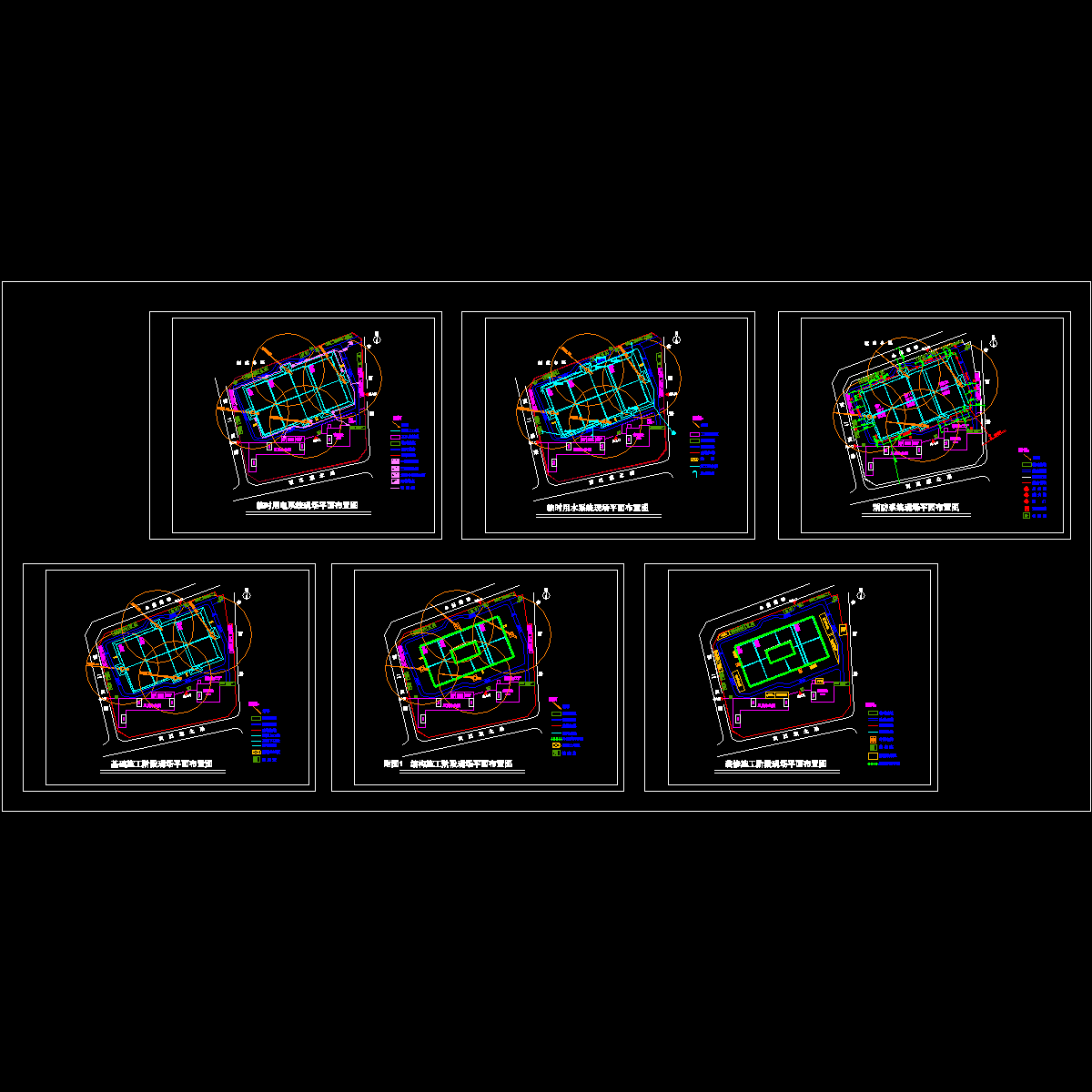

  • 平面布置图0613.dwg
    平面布置图0613.dwg
以上是部分截图,请下载附件后查看完整高清内容
