4层框架条形基础办公楼结构设计施工CAD图纸(6度抗震)

  • 建筑类别:办公建筑
  • 建筑高度:多层建筑
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:框架结构
  • 基础形式:条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 人防或地下车库:无
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

某四层框架办公楼结构图
该资料为:某四层框架办公楼结构图
该工程为全框架梁柱承重的房屋,平面布置为纵横框架承重体系,内墙墙体受力特点是:开设的门、通风孔较多,施工过程中一定要严把砌筑质量关,材料质量符合设计要求,料合格化验单据,砂浆饱满率及砌筑质量等满足验收规范,内外承重墙要求同时砌筑。
采用柱下条形基础和柱下筏形基础
该资料包含:
结构设计说明 、基础平面布置图、柱平面整体配筋图、梁平面整体配筋图、顶层梁板平面整体配筋图、地沟 平面布置图 及基础留洞位置图、板平面整体配筋图、 楼梯详图 节点详图 共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 基础抗震设计 - 1

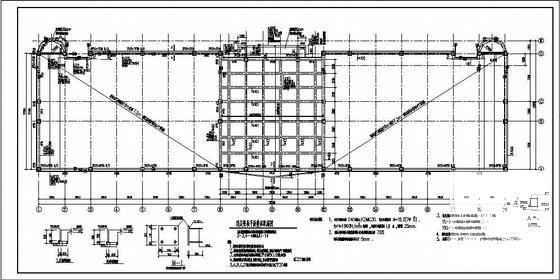

    基础抗震设计 - 1
  • 基础抗震设计 - 2

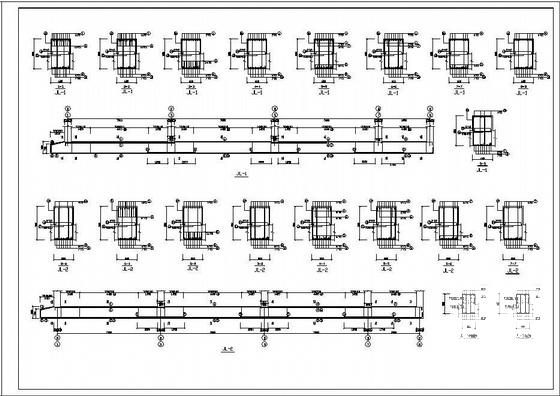

    基础抗震设计 - 2
  • 基础抗震设计 - 3

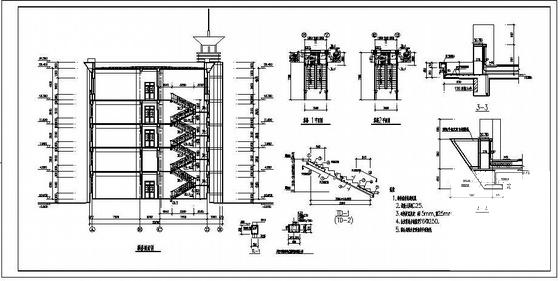

    基础抗震设计 - 3
  • 基础抗震设计 - 4

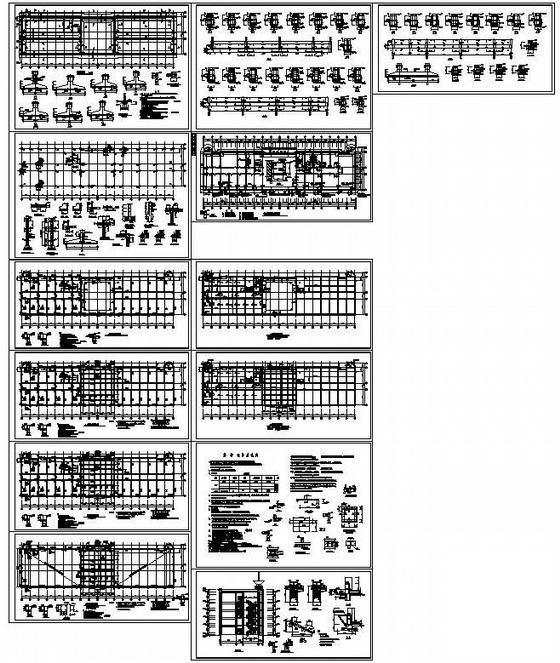

    基础抗震设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
基础抗震设计下载
