室内无副框式隐框单元幕墙节点CAD图纸集

附件详情

某室内无副框式隐框单元幕墙 节点图
该资料包含:
设计说明、幕墙构造索引图、隐框单元幕墙横剖节点、隐框单元幕墙纵剖节点、开启扇横剖节点、开启扇纵剖节点、百叶窗横剖节点、百叶窗纵剖节点、阳角横剖节点、阴角横剖节点、铝板幕墙横剖节点、铝板幕墙纵剖节点、单层玻璃横剖节点、单层玻璃纵剖节点、隐框单元幕墙封边节点、隐框单元幕墙封边节点、隐框单元幕墙封顶、封底节点、隐框单元幕墙安装节点、隐框单元幕墙排水节点、型材截面图共22张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

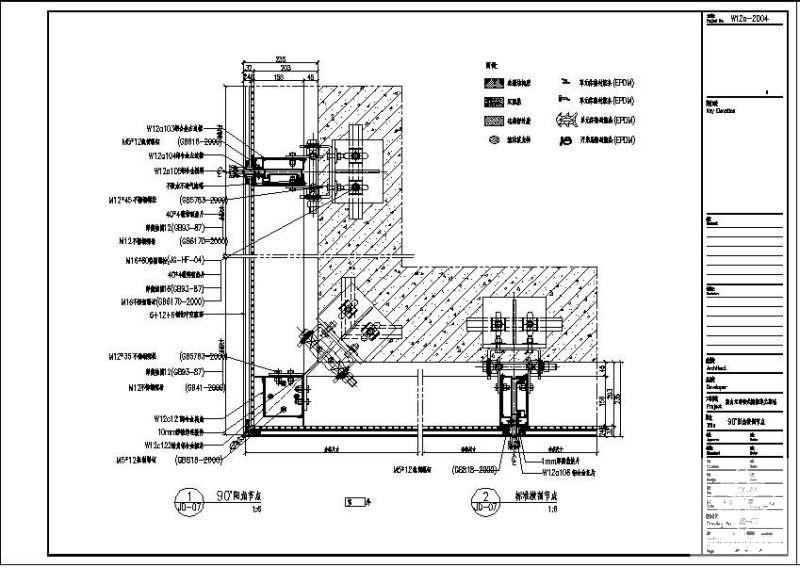

  • 单元式幕墙节点 - 1
    单元式幕墙节点 - 1

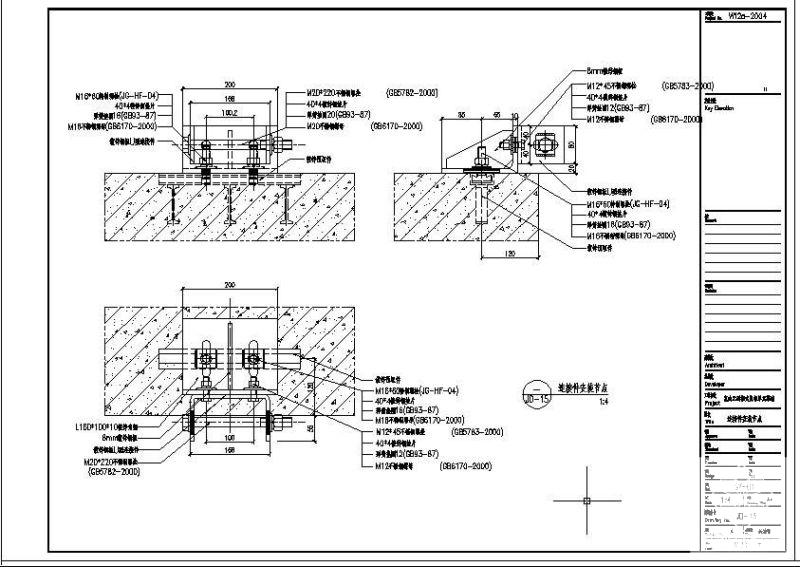

  • 单元式幕墙节点 - 2
    单元式幕墙节点 - 2

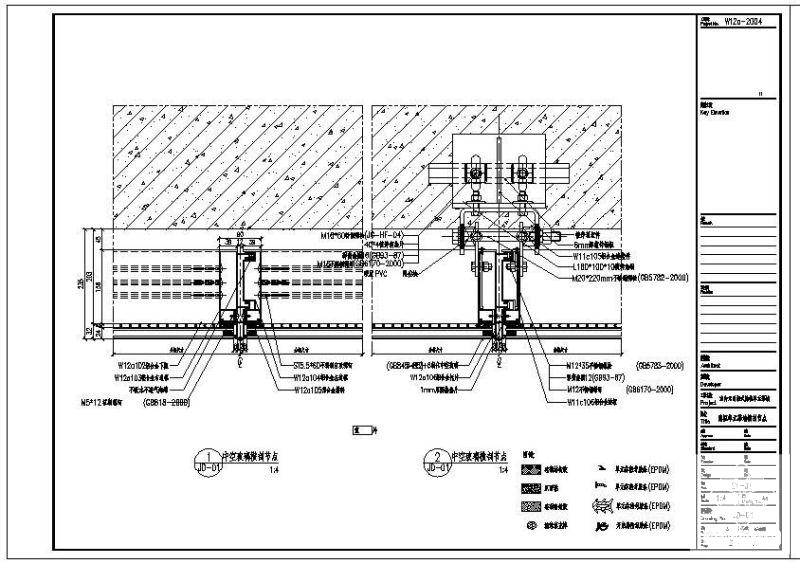

  • 单元式幕墙节点 - 3
    单元式幕墙节点 - 3

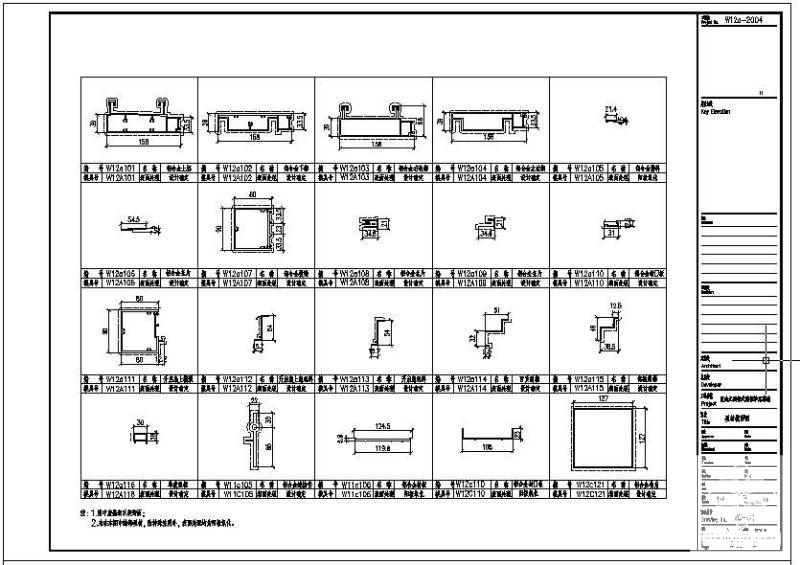

  • 单元式幕墙节点 - 4
    单元式幕墙节点 - 4
以上是部分截图,请下载附件后查看完整高清内容
