门式刚架饭店结构施工CAD图纸(独立基础,共6张)

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 参考图纸:6张

附件详情

基础和柱位及预埋锚栓平面布置图、墙面檩条平面布图置、屋面构件 平面布置图 、刚架图、 节点图 共6张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

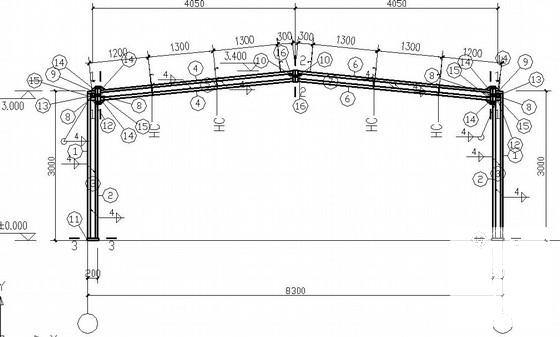

  • 独立基础施工图纸 - 1
    独立基础施工图纸 - 1

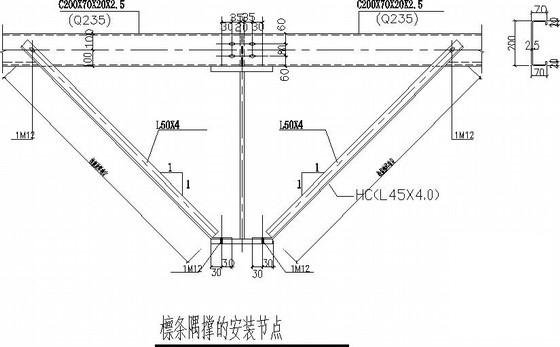

  • 独立基础施工图纸 - 2
    独立基础施工图纸 - 2

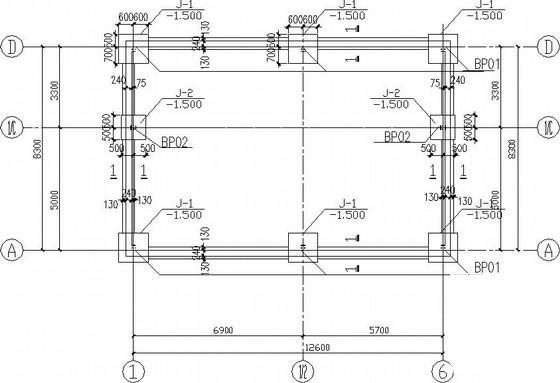

  • 独立基础施工图纸 - 3
    独立基础施工图纸 - 3
  • 独立基础施工图纸 - 4
    独立基础施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
