厂区污水处理站改造工程施工CAD图纸

  • 设计说明:有
  • 类型:污水处理厂,回用水处理站
  • 处理技术:格栅筛网,生物膜法,厌氧法
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:1万以下吨/天
  • 设计年代:近代

附件详情

  • 1.资料目录 设计总说明 工程量统计

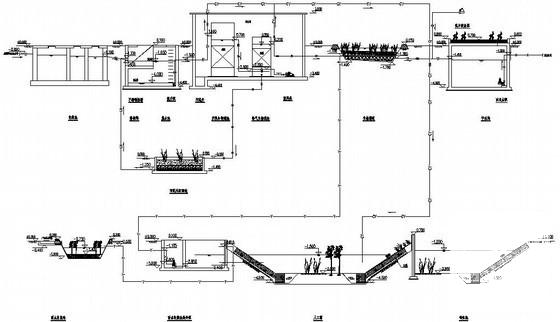

  • 2.工艺流程及高程图
  • 3.污水处理站工艺设备 平面布置图 污水处理站管线布置图
  • 4.格栅渠及生活污水集水池
  • 5.设备间
  • 6.生物廊道
  • 7.污泥处理湿地
  • 8.中水池
  • 9.雨水收集池
  • 10.人工湖及钓鱼池
  • ......

附件详情

厂区生活污水水量80m3/d,生活污水首先化粪池,之后经格栅渠进入集水池,经泵提升至厌氧生物滤池,出水自流至曝气生物滤池,出水及收集的厂区雨水再经过生物廊道、景观湖进一步降解水中的有机物和悬浮物,经消毒后使出水达到某市水污染排放标准一级A标准。

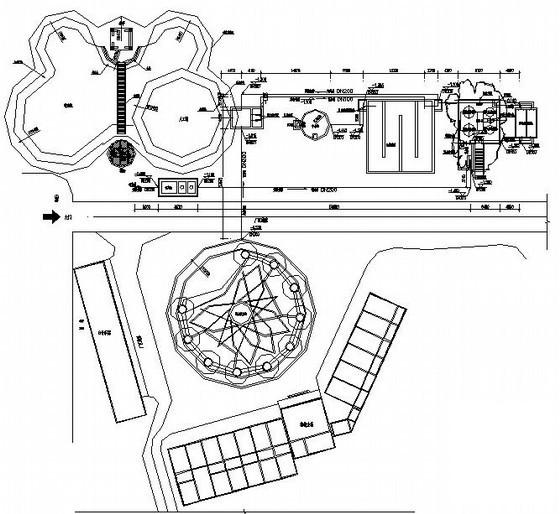

污水处理站管线布置图

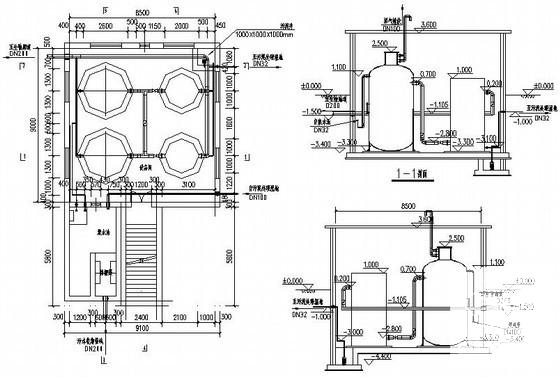

设备间水管线图

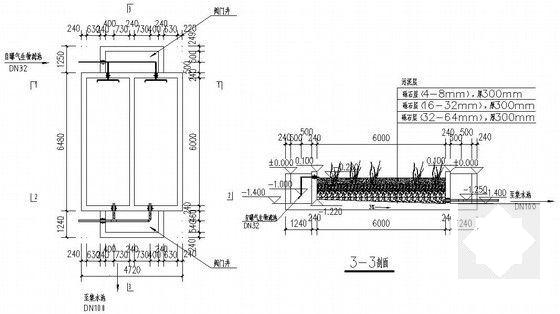

污泥处理湿地详图

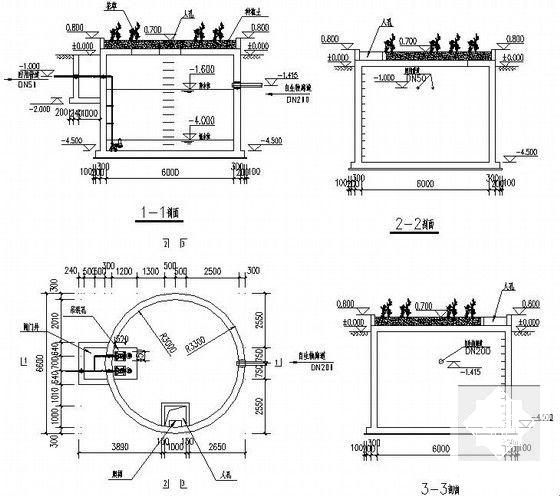

中水池详图

生物廊道详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 污水处理工程施工 - 1
    污水处理工程施工 - 1
  • 污水处理工程施工 - 2
    污水处理工程施工 - 2
  • 污水处理工程施工 - 3
    污水处理工程施工 - 3
  • 污水处理工程施工 - 4
    污水处理工程施工 - 4
  • 污水处理工程施工 - 5
    污水处理工程施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
