178平米单层框架结构公司配电房建筑结构CAD施工图纸

附件详情

浙江某公司配电房图纸
该资料为：浙江某公司配电房图纸
建筑设计结构形式为全框结构，层数一层。建筑占地面积178.6平方米,建筑总面积178.6m；建筑总高度为4.600m。建筑物抗震设防等级无，人防等级无。
基本风压:0.30KN/平方米
基本雪压:0.45KN/平方米
使用年限按50年设计。无抗震设计。
内容包括：

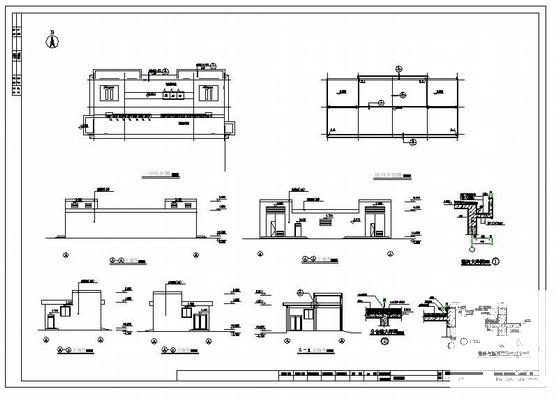

1.建筑图：设计说明、门窗表、一层平面图、屋顶平面图、立面图、1-1剖面图、节点共两张图纸；

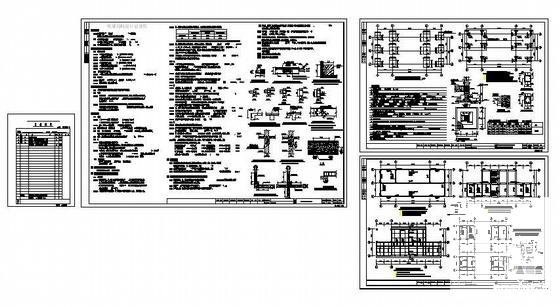

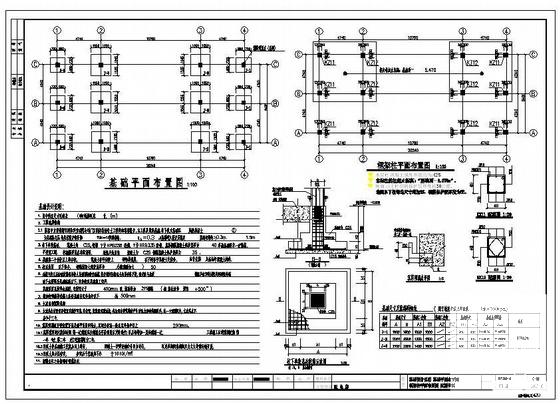

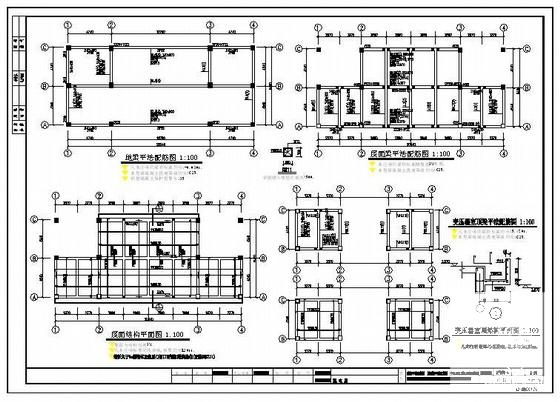

2.结构图：框架结构设计总说明、基础设计说明 基础平面布置图 框架柱 平面布置图 配筋详图、地梁平法配筋图 屋面梁平法配筋图 变压器室顶梁平法配筋图、屋面结构平面图 变压器室顶结构平面图 节点详图 共3张图纸。
