污水处理厂一期改造工程工艺及给排水CAD施工图纸

  • 设计说明:有
  • 类型:污水处理厂
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 设计年代:近代

附件详情

本项目为污水处理改造工程一期工程。该改造工程为两期,现有处理水量为3500m/d,改造后处理水量为6000m/d。本项目设计内容为在原处理设施基础上增设深度处理单元(6000m/d);并根据现场实际情况,为保证现有生化处理单元稳定运行的要求,并考虑二期水量增加的情况需要。需增设新的好氧生化处理单元(2500m/d)。一期设计水量为3500m/d,生化部分处理工艺由现有处理单元进行处理,为保证系统长期稳定运行,增设生化部分处理单元(2500m/d)。在此基础上,增加深处理单元,以保证出水达标排放。同时,考虑到二期处理水量的增加,新增的深处理单元按Q=6000m/d的处理能力进行设计。
废水由排水总管进入污水处理厂后,首先流经斜网处理单元截留粒径较大的固体颗粒,然后进入1#调节池,用于调节废水的水质水量。调节池内废水由污水泵提升到气浮处理单元。废水经气浮去除大部分悬浮物后,部分回用,部分自流进入2#调节池,2#调节池污水经提升至现有的深度厌氧处理单元,去除部分有机污染物,并进一步改善废水的可生化性。废水经过厌氧处理后自流进入好氧处理工段。好氧生物处理采用曝气工艺,废水与好氧微生物在曝气池中混合,同时曝气池进行鼓风曝气,以供给好氧微生物降解废水中污染物所需的氧气。好氧生物处理单元包括原有曝气池和新建曝气池,两曝气池出水流入二沉池进行固液分离后自流到中间水池。加药后废水由设置在中间水池的潜污泵连续提升到接触澄清池,经过接触澄清池的过滤和吸附处理后,废水中的污染物质得到进一步去除。处理后的废水可达标排放。


某污水处理厂一期改造工程工艺及给排水图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 污水处理厂改造工艺 - 1

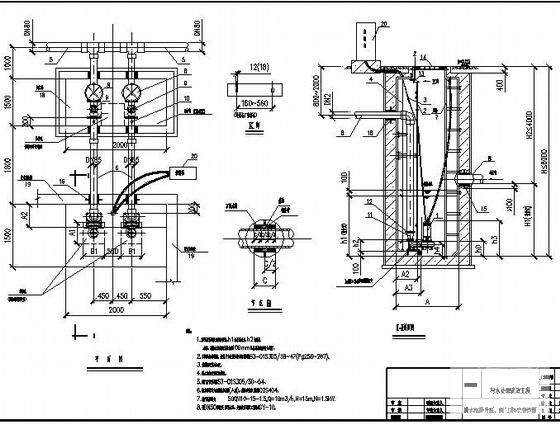

    污水处理厂改造工艺 - 1
  • 污水处理厂改造工艺 - 2

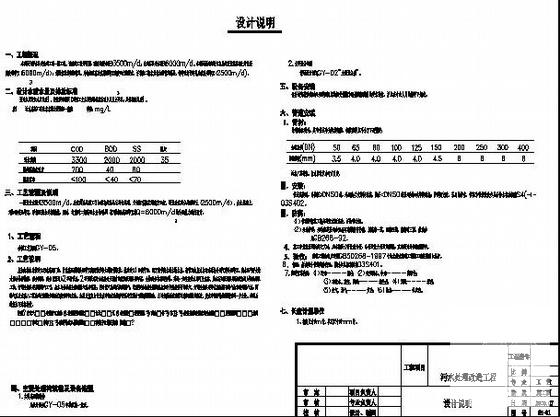

    污水处理厂改造工艺 - 2
以上是部分截图,请下载附件后查看完整高清内容
