钢筋混凝土筒仓结构设计CAD施工图纸(总共31张)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架,剪力墙
  • 钢结构:门式刚架
  • 特种结构:筒仓
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

某钢筋混凝土筒仓结构设计图
该资料为:某钢筋混凝土筒仓结构设计图
该资料包含:
设计总说明、平面图、漏斗平面布置图、剖面图、立面图、防雷平面布置图、基础及柱结构图、梁、板配筋图、漏斗配筋详图、筒壁配筋图、仓壁配筋图、仓顶锥壳配筋图、钢结构施工说明、柱脚锚栓平面布置图、钢框架结构布置图、柱间支撑、钢框架 节点详图 、屋顶 平面布置图 、墙架布置图、屋面檩条详图、墙梁详图、破拱系统操作平台布置图、破拱系统操作平台详图、室外楼梯钢平台详图、水沟篦子详图共31张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

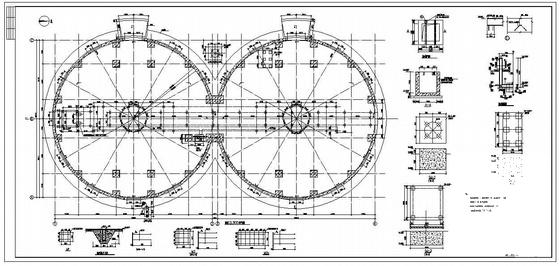

  • 钢筋混凝土结构设计 - 1
    钢筋混凝土结构设计 - 1

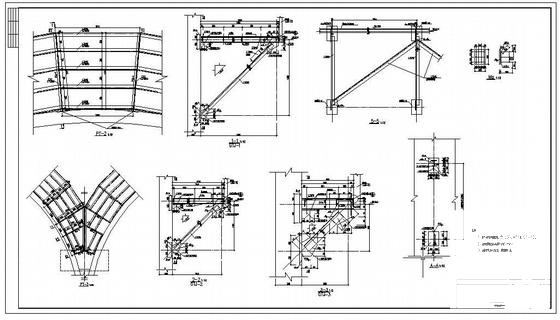

  • 钢筋混凝土结构设计 - 2
    钢筋混凝土结构设计 - 2

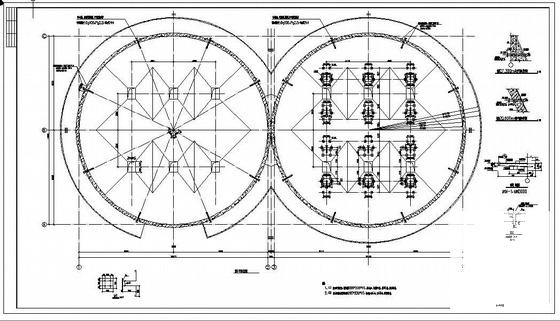

  • 钢筋混凝土结构设计 - 3
    钢筋混凝土结构设计 - 3

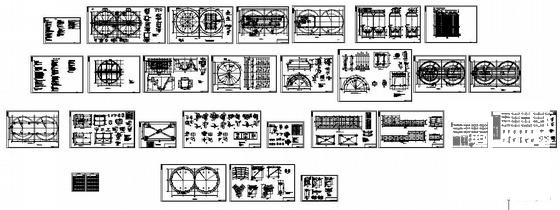

  • 钢筋混凝土结构设计 - 4
    钢筋混凝土结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
