矩形水池结构设计CAD施工图纸(总共11张施工图纸)

  • 建筑类别:工业建筑

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:砌体结构,钢筋混凝土结构

  • 特种结构:水池

  • 基础形式 :混凝土基础

  • 地基基础设计等级:丙级

  • 抗震设防烈度:6度抗震

  • 参考图纸:11张

  • 设计年代:近代

附件详情

构筑物结构设计总说明、底板上层配筋布置图、池内平面布置图、底板下层配筋布置图、顶板配筋图、池顶平面布置图、顶梁配筋图、池壁配筋平面布置图、节点构造详图共11张图纸。





以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

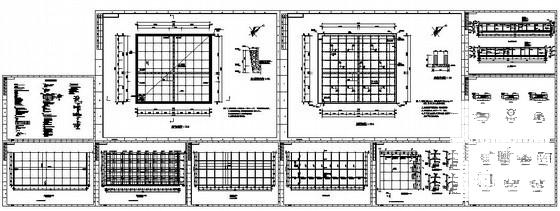

  • 矩形水池施工图 - 1
    矩形水池施工图 - 1

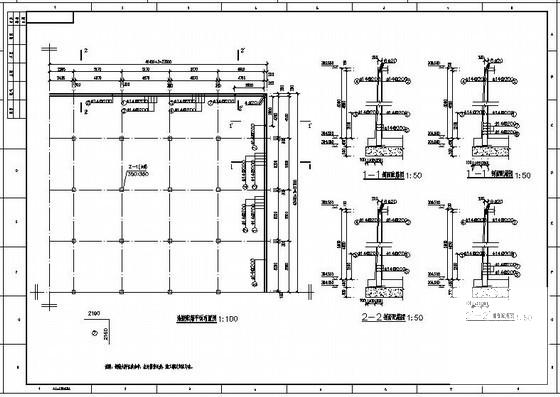

  • 矩形水池施工图 - 2
    矩形水池施工图 - 2

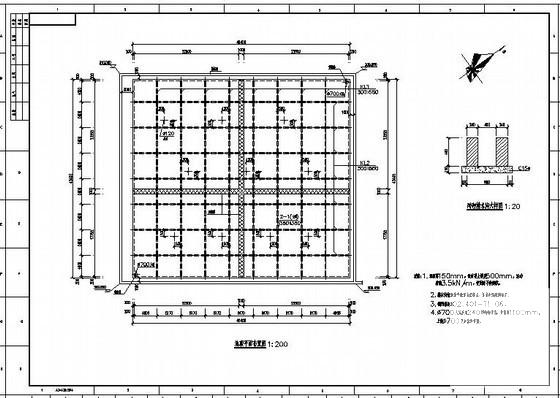

  • 矩形水池施工图 - 3
    矩形水池施工图 - 3

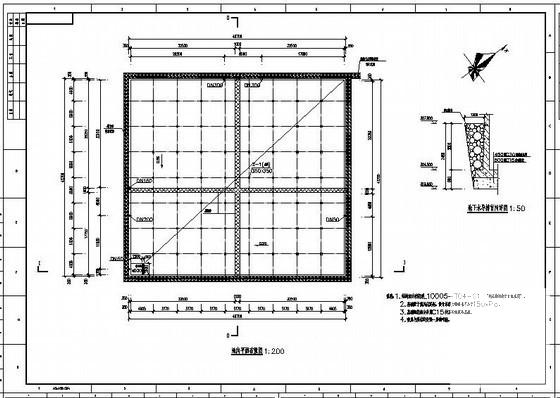

  • 矩形水池施工图 - 4
    矩形水池施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
