3465平米框架结构办公楼毕业设计方案_CAD

附件详情

工程名称
郑州大学水利学院综合行政办公楼
建筑采用钢筋混凝土框架结构。建筑总高度为22.650m，共六层属多层建筑。底层3.9m，其余各层3.6m。室内外差为0.45mm，底层室内设计标高±0.000。建筑总面积为3465.00平方米
抗震设防烈度为7度
基本雪压0.4KN/平方米，准永久值系数0.2；基本风压0.45KN/平方米
共115页。

该资料主要进行了结构方案中横向框架6轴框架的结构设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。内力计算考虑以下四种荷载作用，即水平地震荷载作用下的内力，竖向恒载作用下的内力，重力荷载设计值作用下的内力及风载作用下的内力。在进行截面抗震设计时，柱按偏压构件计算，为保证延性框架要“强剪弱弯，强柱弱梁，强节点弱构件强锚固的设计原则，且满足构造要求。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

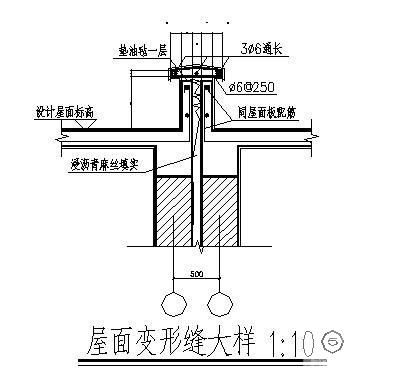

建筑图包括：建筑设计说明，建筑平面图，平面图，剖面图， 节点详图 等共8张图纸。

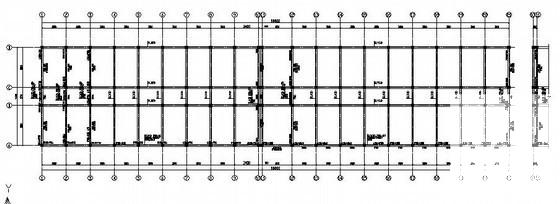

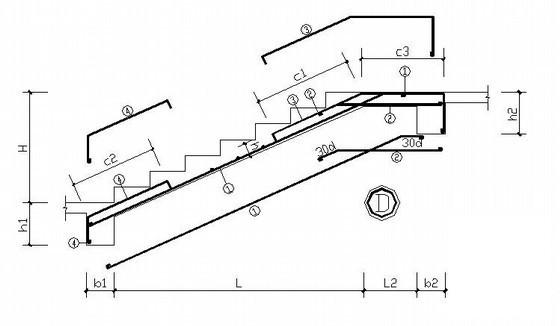

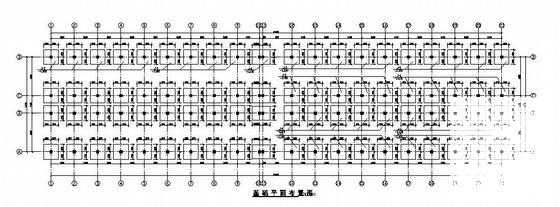

结构图包括： 结构设计说明 ，基础平面图，基础详图，板配筋图，梁配筋图， 楼梯详图 等共9张图纸。

含横向框架A柱和轴力组合、横向框架B柱和轴力组合、横向水平地震作用及楼层地震剪力、横向框架计算单元、活载弯矩、恒载作用下梁端剪力、各质点的重力荷载代表值等图表。
