机加工车间以及辅房空调工程CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 送风方式:散流器送风
  • 节点大样:冷却塔,水泵,风机盘管,空气处理机组,管道支吊架
  • 项目所在地:江苏

附件详情

该资料很详细的给出了厂房工艺性与辅房舒适性空调的设计,空调水系统:该项目空调水系统为双管制、同程闭式循环系统,系统设置2台(一用一备)冷(热)水循环泵和1台开式膨胀水箱;
空调风系统:机加工车间绿色通道采用舒适性送风,岗位上采用岗位送风,回风利用设备回风口自然回风;岗位送风口安装高度为2.0m;

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

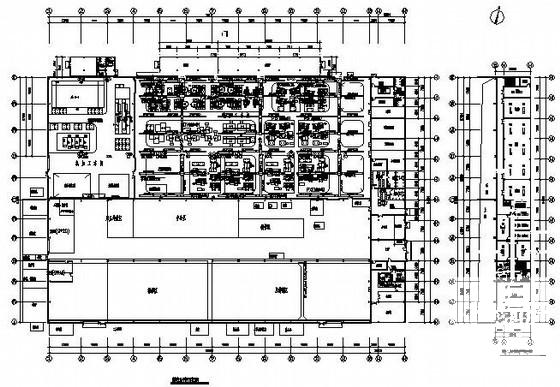

  • 机加工车间 - 1
    机加工车间 - 1

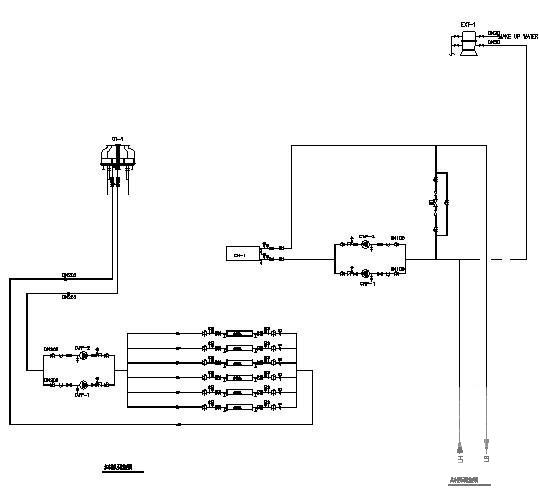

  • 机加工车间 - 2
    机加工车间 - 2

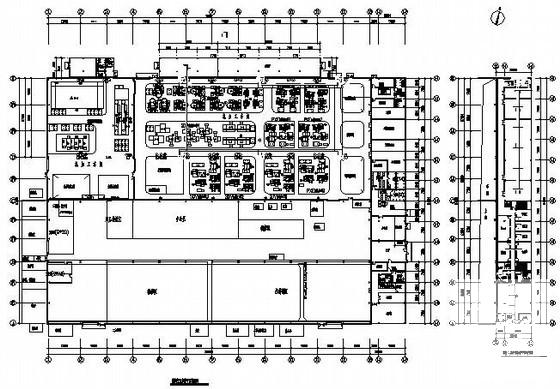

  • 机加工车间 - 3
    机加工车间 - 3

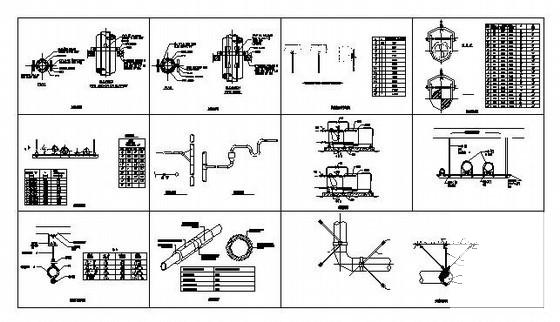

  • 机加工车间 - 4
    机加工车间 - 4
以上是部分截图,请下载附件后查看完整高清内容
