厂低压配电室结构设计CAD施工图纸(地上1层,共7张)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 特种结构:其他结构
  • 基础形式 :混凝土基础
  • 参考图纸:7张
  • 设计年代:近代

附件详情

某厂低压配电室结构设计图
该资料为:某厂低压配电室结构设计图
该资料包含:
建筑说明、平面图、立面图、变压器室楼板图、基础底板配筋图、屋面详图、变压器屋面详图共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

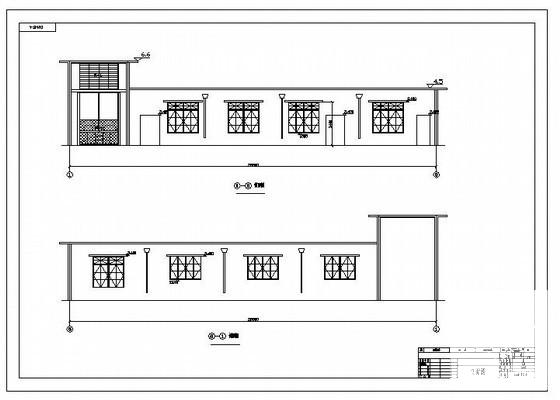

  • 低压配电设计图纸 - 1
    低压配电设计图纸 - 1

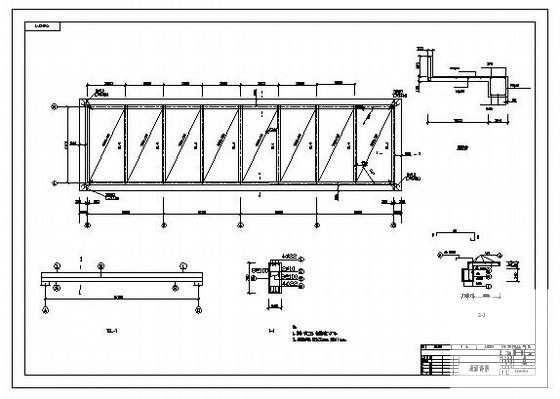

  • 低压配电设计图纸 - 2
    低压配电设计图纸 - 2

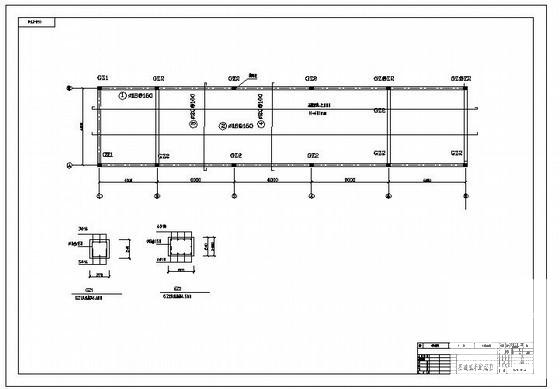

  • 低压配电设计图纸 - 3
    低压配电设计图纸 - 3

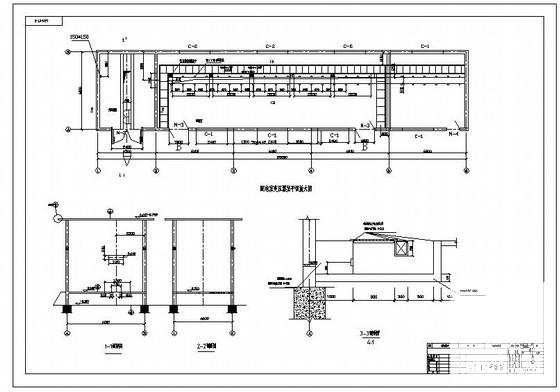

  • 低压配电设计图纸 - 4
