121平米两层变电站综合楼建筑结构CAD施工图纸(高8米)

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 参考图纸:21张
  • 设计年代:近代

附件详情

某变电站综合楼建筑结构图
该资料为:某变电站综合楼建筑结构图
该项目为两层公共建筑,建筑物高度为7.8米,总建筑面积约121.0平方米
抗震设防烈度:7度
该资料包含:
1.建筑图:综合楼建筑设计总说明、综合楼各层平面图、综合楼屋顶平面图、立面图、剖面图、综合楼楼梯布置及阳台栏杆详图共8张图纸;
2.结构图:综合楼桩位 平面布置图 、综合楼桩基础结构钢筋图、综合楼基础连系梁结构图、综合楼二层结构图、综合楼屋面结构图、综合楼二层梁钢筋图、综合楼屋面梁钢筋图、综合楼二层板钢筋图、综合楼屋面板钢筋图、综合楼柱钢筋图、综合楼楼梯布置及阳台栏杆详图共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

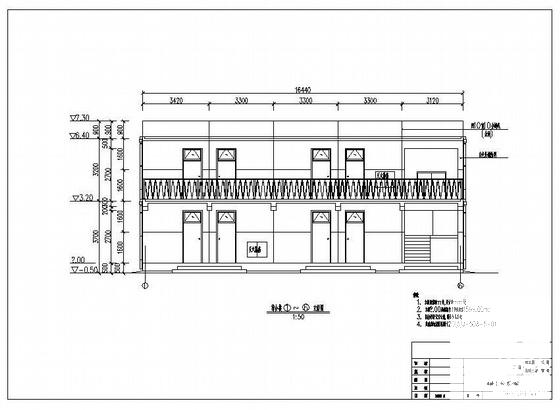

  • 综合楼建筑施工图 - 1
    综合楼建筑施工图 - 1

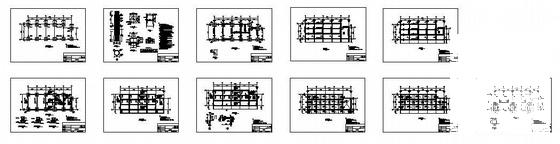

  • 综合楼建筑施工图 - 2
    综合楼建筑施工图 - 2

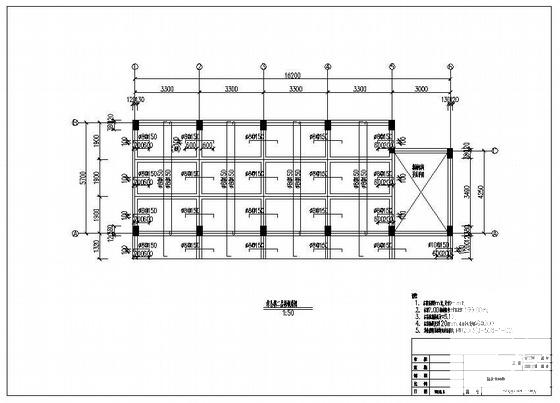

  • 综合楼建筑施工图 - 3
    综合楼建筑施工图 - 3

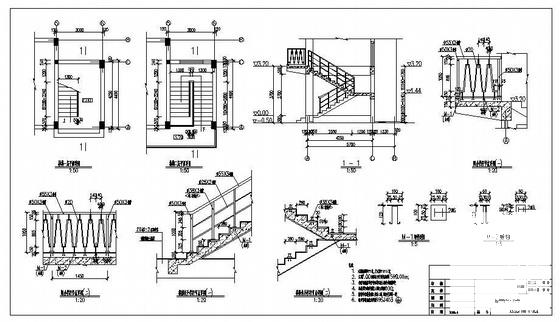

  • 综合楼建筑施工图 - 4
    综合楼建筑施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
