国内507平米两层别墅空调除尘CAD施工图纸
- 设计详细说明：有
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑设计面积：507.5平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计内容：空调,通风,冷热源
- 冷热源：电动压缩式冷水机组
- 空调系统：空气-水系统
- 水系统：双管制,异程式
- 项目所在地：北京
附件详情
该项目为北京某花园K04b型，建筑面积为：507.5m2。空调系统夏季冷源由室外风冷式冷水机组提供，空调系统设计末端采用风机盘管系统加新风系统，设备房和卫生间设置排风系统，该项目采用中央吸尘系统。吸尘主机置于设备间内。

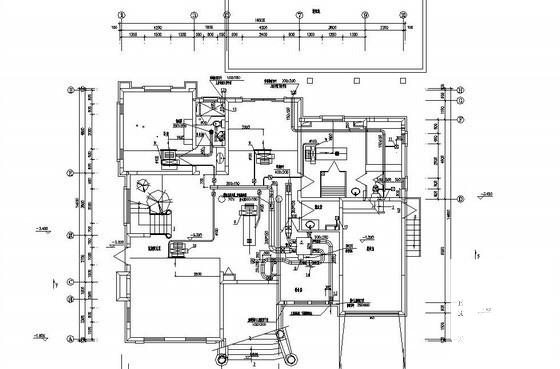

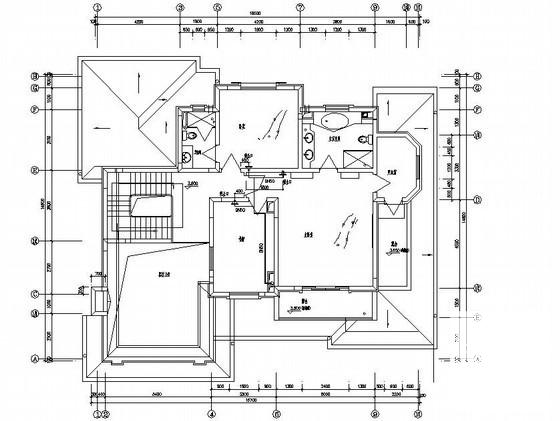

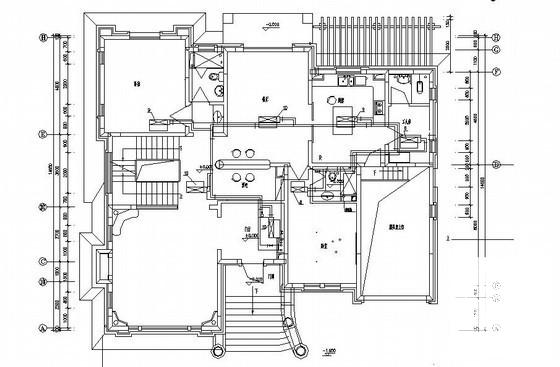

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
