小型建筑屋顶花园景观工程全套施工CAD图纸

  • 知名地产类型:单体建筑屋顶花园
  • 图纸设计深度 :施工图
  • 图纸设计格式:CAD2000
  • 景观设施:亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,驳岸挡土墙,树池花坛花钵,水景设计,景观照明,铺装设计,假山置石

附件详情

某办公楼屋顶花园景观工程施工套图包含目录、总平图、绿化配置、定位图与总平面、
A区给排水施工图、A区铺地&池底大洋、玻璃顶棚、布灯图、风井装饰、给排水施工图、观水亭、花池、楼梯间里面、路沿雕塑铺地、女儿墙、树池、水池木栈道、台阶石灯、休闲亭、月亮门、遮棚、竹篱等23张图纸。

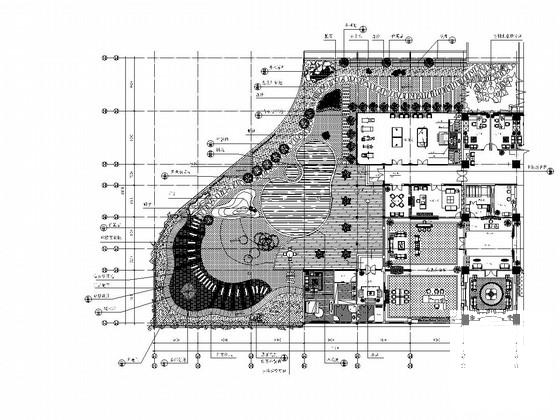

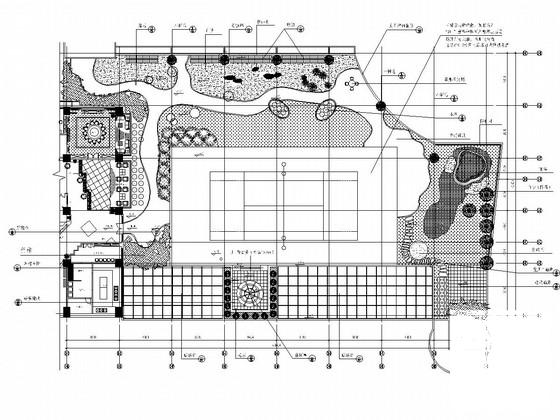

平面

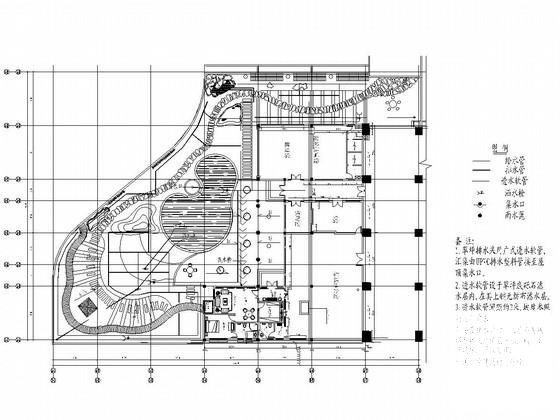

给排水施工图

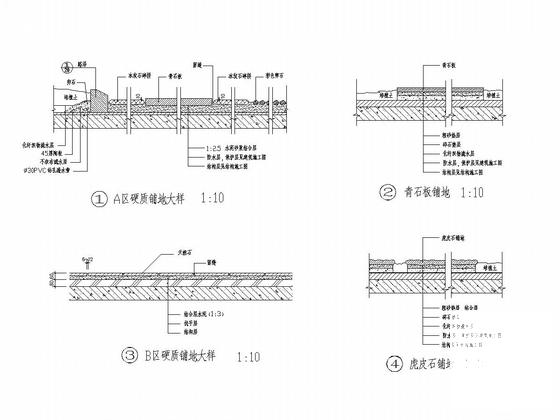

铺地 池底大样

观水亭

路沿 雕塑台 铺地

休闲亭

总缩略图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 建筑施工全套图纸 - 1
    建筑施工全套图纸 - 1
  • 建筑施工全套图纸 - 2
    建筑施工全套图纸 - 2
  • 建筑施工全套图纸 - 3
    建筑施工全套图纸 - 3
  • 建筑施工全套图纸 - 4
    建筑施工全套图纸 - 4
  • 建筑施工全套图纸 - 5
    建筑施工全套图纸 - 5
  • 建筑施工全套图纸 - 6
    建筑施工全套图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
