5层钢框架中心支撑广场结构设计施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,薄腹梁结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

结构设计总说明、地下室顶板结构布置图、板结构布置图、 节点详图 共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

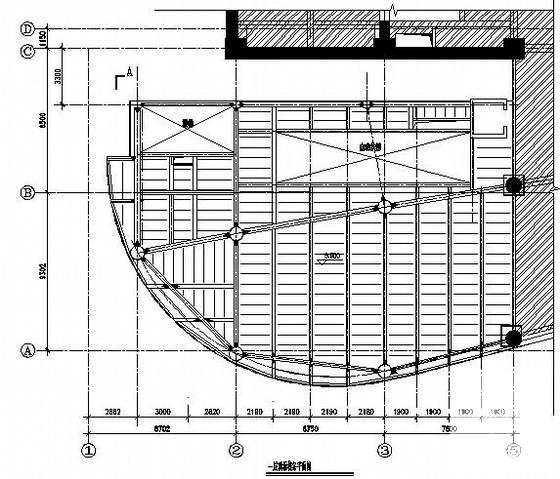

  • 钢框架结构设计 - 1
    钢框架结构设计 - 1

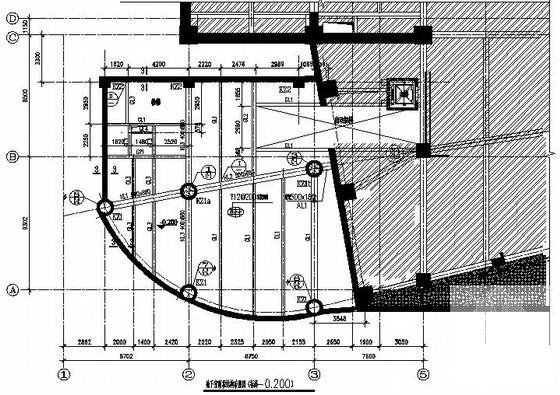

  • 钢框架结构设计 - 2
    钢框架结构设计 - 2

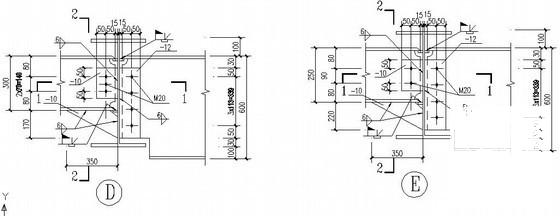

  • 钢框架结构设计 - 3
    钢框架结构设计 - 3

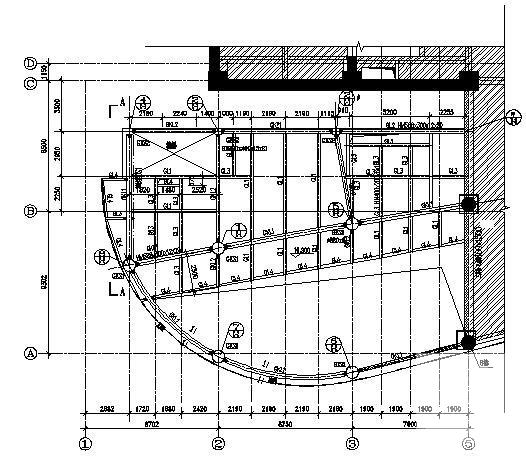

  • 钢框架结构设计 - 4
    钢框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
