县工厂宿舍楼给排水设计施工CAD图纸（市政供水）
- 建筑类别：宿舍（公寓）
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水
附件详情
1. 生活给水管管材支管为PP-R管,连接采用热熔连接.
2. 排水管道:±0.000以上的排水管采用UPVC排水管,粘接连接.以下管采用离心铸铁排水管,管箍连接.
3. 地漏采用自动密封式地漏,地漏水封高度不小于50mm.地漏的顶面应比净地面低0.01m,地面应有不小于0.01的坡度坡向地漏.
4. 室内排水立管与支管连接用顺水三通.立管穿基础用两个45°的弯头连接.室内排水立管每层设伸缩节一个,位置在汇水支管下.
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

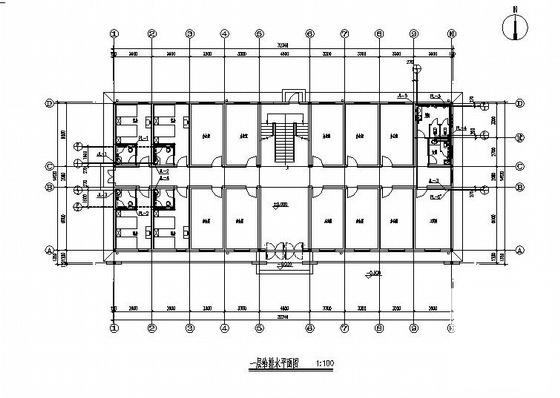

宿舍楼给排水设计 - 1 -

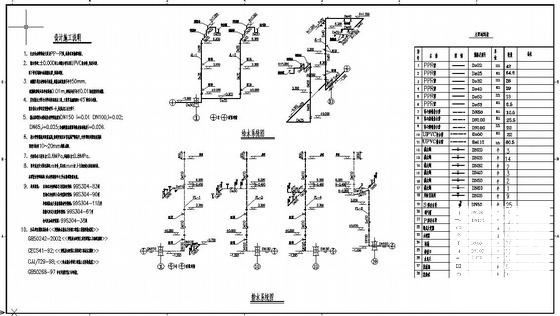

宿舍楼给排水设计 - 2
